| Product name: | BMA RF Conector | Plating: | Nickel Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 60169-8 |
| Type: | Straight | Gender: | Female |
| Vurgulamak: | Mikrostrip Uygulamalar RF Koaksiyel Bağlantısı,Su geçirmez dişi düz RF Koaksiyel Bağlantısı,Bakır Bağlantı RF Koaksiyel Bağlantısı |
||

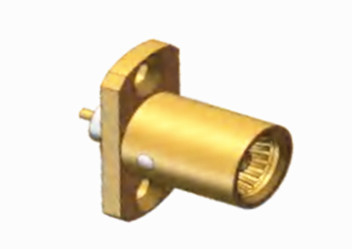

BMA Su geçirmez Kadın Bakır Mikrostripli Düz RF Koaksiyel Bağlantı
BMA serisi konektörleri, IEC1169-33 standardına uygun olarak kör-mat kategorisine aittir.Güvenilir temas ve mükemmel mekanik ve elektrik özelliklerini garanti ederEksenel ve radyal yüzenlik, kompakt boyut, hafif yapı gibi avantajları ile şasi ve dolaplar içindeki kör mat uygulamalarında üstünlük kazanırlar.Bu konektörler sıklıkla şasi ve kabin montajı sırasında modül bağlantıları için kullanılır.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~4GHz | |
| Adlık Voltaj | 500 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000 MOhm | |
| Temas direnci | Dış iletken | ≤2.0mOhm |
| Merkezi kondüktör | ≤0,5mOhm | |
| VSMR | ≤1.3 | |
Ürün ayrıntıları:
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.58N maksimum |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -45 ile +155Deg C |
| IP derecelendirme (birleştirilmiş) | IP67 |
Özellikleri:
1Mükemmel mekanik ve elektrik performansı: BMA konektörleri iç ve dış iletkenler arasındaki düşük temas direncine, yüksek yalıtım direncine ve düşük VSWR'ye sahiptir.Sinyal iletiminin istikrarını ve güvenilirliğini sağlayabilecek.
2Geniş uygulama yelpazesi: BMA konektörleri, yüksek hızlı yüksek yoğunluklu paneller ve arka planlar gibi modülerleştirilmiş tam ürünlerdeki çeşitli bağlantılarda yaygın olarak kullanılmaktadır.Yüksek hızlı dijital sinyalleme sistemleri, fazlı dizi radar sistemleri, RF arka planlar ve arka plan bileşikleri, vb.
Uygulama:
Uçağın iletişim, navigasyon, radar ve diğer sistemlerinde önemli bir rol oynar.Uçuş sırasında bilgi iletimini ve iletişim bağlantılarını sağlamak için uçaktaki elektronik ekipmanları ve antenleri bağlamakKüçük boyutu, hafif ağırlığı ve üstün performansı nedeniyle, havacılık alanındaki konektörler için katı gereksinimleri karşılayabilir.
Uydu iletişiminde,BMA konektörü, uydu ile yer arasındaki istikrarlı iletişimi sağlamak için uydu üzerindeki iletişim ekipmanlarını ve yer kontrol istasyonundaki ekipmanları bağlamak için kullanılabilir..
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
