| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Vurgulamak: | SBMA RF Koaksiyel Bağlantısı,Nikel kaplama RF Koaksiyel Bağlantısı,Mikrostrip RF Koaksiyel Bağlantısı |
||

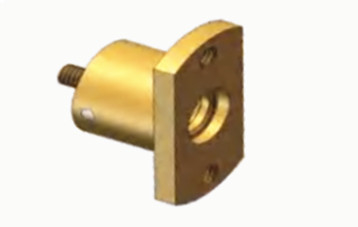

SBMA Kadın Flanş Bakır Mikrostripli Düz RF Koaksiyel Bağlantı
BMA serisi koaksiyel konektörlerinin minyatürleştirilmiş bir versiyonu olarak, SBMA serisi de kör-mat yeteneklerine sahiptir.Mikrodalga cihazının minyatürleşmesi ve modülerliği için talepleri karşılar.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 500 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥2000 MOhm | |
| Temas direnci | Dış iletken | <= 2mOhm |
| Merkezi kondüktör | <=6 mOhm | |
| VSMR | ≤1.25 | |
| Ekleme Kaybı | ≤0.30dB | |

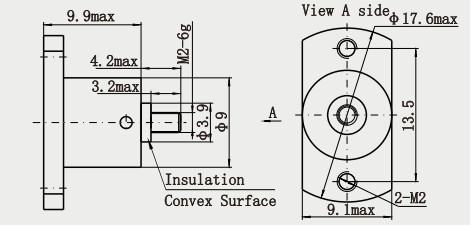

Ürün Ayrıntıları
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.6N en fazla |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -65 ile +165Deg C arasında |
| IP derecelendirme (birleştirilmiş) | IP64 |
Özellikleri:
1Yüksek güvenilirlik:
Uzun mekanik ömür, genellikle 500 kat veya daha fazla, konektör değiştirme sıklığını azaltır ve bakım maliyetlerini düşürür. makul yapısal tasarım,Yüzen yapı kullanımı gibi., iki aşamalı yüzen ayarın kılavuzluk koltuğu ve bağlantı başı vb., bağlantının istikrarını ve güvenilirliğini sağlamak için, aynı zamanda kurulumu ve bakımı da kolaydır.
2Yüksek standartlaşma derecesi:
Standart üretim, ürün boyutu, performans ve diğer açık standartlara uygun olarak,Farklı üreticiler tarafından üretilen SBMA konektörleri arasındaki uyumluluğu ve değiştirilebilirliği sağlamak için.
Uygulama:
Diğer alanlar:
Manyetik rezonans görüntüleme (MRI) ekipmanları, tıbbi RF terapi ekipmanları vb. gibi tıbbi ekipmanlarda, ilgili elektronik ekipmanları bağlamak için RF konektörleri kullanılması gerekir.SBMA konektörleri sinyal iletimi için tıbbi ekipmanların özel gereksinimlerini karşılayabilir, miniatürleştirme özellikleri ayrıca tıbbi ekipmanların miniatürleştirilmesine ve taşınabilir tasarımına yardımcı olur.
Endüstriyel otomasyon alanında, bazı endüstriyel kontrol ekipmanları, sensörler vb. RF teknolojisini de kullanabilir.Kablosuz veri iletimi ve uzaktan kumanda elde etmek için bu cihazlar arasındaki bağlantı için SBMA konektörleri kullanılabilir.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
