Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Product name: | SBMA RF Conector | Plating: | Nickel / Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| Vurgulamak: | 2 delikli Flange RF Koaksiyel Bağlantısı,PCB Board RF Koaksiyel Bağlantısı,SBMA Hermetik Mühür RF Koaksiyel Bağlantısı |
||

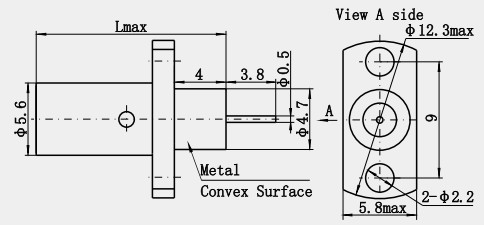

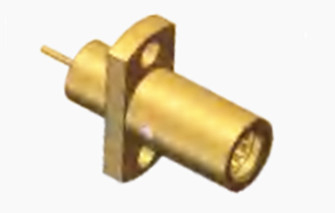

SBMA Hermetik Mühür Kadın 2 delikli Flanş PCB kartı için RF Koaksiyel
SBMA serisi, aynı zamanda kör-mat işlevselliğine sahip olan BMA serisi koaksiyel konektörlerinin sıkıştırılmış bir tekrarını temsil eder.Mikrodalga cihazlarının minyatürleşmesi ve modülerliği için taleplerin etkili bir şekilde karşılanması.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 170 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 500 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥2000 MOhm | |
| Temas direnci | Dış iletken | <= 2mOhm |
| Merkezi kondüktör | <=6 mOhm | |
| VSMR | ≤1.25 | |
| Ekleme Kaybı | ≤0.30dB | |
Ürün Ayrıntıları
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.6N en fazla |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -65 ile +165Deg C arasında |
| IP derecelendirme (birleştirilmiş) | IP64 |
Özellikleri:
1Küçükleştirme:
BMA ürünü temelinde geliştirilen, sıkı alan gereksinimleri olan uygulamalar için daha yüksek kurulum yoğunluğuna sahip minyatürleştirilmiş bir sürümdür.
2Yüksek standartlaşma derecesi:
Standart üretim, ürün boyutu, performans ve diğer açık standartlara uygun olarak,Farklı üreticiler tarafından üretilen SBMA konektörleri arasındaki uyumluluğu ve değiştirilebilirliği sağlamak için.
Uygulama:
Test ve ölçüm aletleri:
Elektronik test ve ölçüm ekipmanlarında, örneğin spektrum analizatörleri, ağ analizatörleri, sinyal jeneratörleri vb.Test veya test kabloları altındaki ekipmanları bağlamak için RF konektörleri kullanmak gerekir..SBMA konektörleri, test sinyallerinin doğru iletilmesini sağlamak ve test sonuçlarının doğruluğunu ve güvenilirliğini artırmak için üstün bir performansı vardır.
Yüksek derecede standartlaştırılması, kullanıcıların sistem entegrasyonunu ve genişlemesini gerçekleştirmesini kolaylaştıran diğer test ekipmanı ile arayüz uyumluluğunu kolaylaştırır.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
