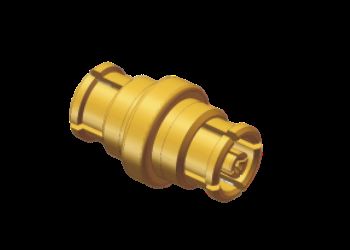

50 Ohm Doğrudan SMP Kadın SMP Kadın SMP Jack SMP Jack Adaptörleri Kurşun Hava Dielektrik ile 40 GHz'e kadar
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | SMP dişi to SMP kadın adaptörü | Diğer Ad: | SMP Jack'ten Jack Bullet'a |
|---|---|---|---|
| Merkez İletişim: | Bakır Alaşımı ， Altın Kaplama | Kabuk: | Bakır Alaşımı ， Altın Kaplama |
| Bağımsızlık: | 50Ohm | Nominal Gerilim: | 170V |
| DWV: | 500V | Yalıtım Direnci: | 5000Ohm |
| Sıklık: | Tüm Sezon | Sıcaklık Aralığı: | -55°C~+125°C |
| Dielektrik: | Hava | Örnekler: | Mevcut, Stokta Var |
| Vurgulamak: | 40 GHz SMP Jack Adaptörleri,50 Ohm SMP Jack Adaptörleri |
||
Ürün Tanımı:
SMP RF konektörü50 ohm Mikro minyatür adaptörler
Bu SMP RF konektör adaptörleri öncelikle minimum boyutları ve alan tasarrufu tasarımları gerektiren uygulamalar için tasarlanmıştır.40 GHz'e kadar kullanım için uygun ve Push-on tasarımı, montajcının ipliklere ihtiyaç duymadan konektörleri eşleştirmesini sağlarya da Fransız anahtarları.
SMP RF konektör ailesi, kablo veya PCB için lehimli bağlantı için düz ve dik açılı varyasyonları içerir.Kullanıcı farklı yapılara sahip fişleri seçebilir.. Bir kullanıcının sık sık yerleştirilmesine ihtiyaç duymadığı zaman, tam detent yapısını kullanabilirler.Daha fazla ihtiyaç duyduklarında veya birçok SMP kartı birleştirmeleri gerektiğinde, onlar pürüzsüz delik yapısını kullanabilirler. Giriş ve çıkış kuvveti: Tam rahatlama> sınırlı çıkış > yumuşak delik
Çizelge BoyutuDoğrudanSMP RF konektörüSMP'den SMP Jack'eJack Bullets'a.SMP/SSMP-KK25 Serisi:
| Model | L (farklı uzunluk) | Not: |
| SMP-KK25 | 7.5mm | Kadından Kadına |
| SMP-KK27 | 7 mm | Kadından Kadına |
| SMP-KK30 | 7.7mm | Kadından Kadına |
| SMP-KK33 | 9.4mm | Kadından Kadına |
| Model | L | Not: |
| SMP-KK28 | 16.9mm | Jack'e Jack. |
| Model | L | Not: |
| SMP-KK41 | 7.5mm | Jack'e Jack. |
| Model | L | Not: |
| SMP-KK48 | 6.45mm | Jack'e Jack. |
| Model | L | Not: |
| SMP-KK53 | 8.6mm |
Jack, Jack'e. Sağ uç sadece pürüzsüz boru ile kullanılabilir |
| Model | L | Not: |
| SMP-KK72 | 5.8mm |
Jack'e Jack. |
| Model | L (farklı uzunluk) | Not: |
| SMP-KK96 | 17.35mm. | Jack'e Jack. |
| SMP-KK97 | 9.6mm | Jack'e Jack. |
| SMP-KK98 | 11 mm | Jack'e Jack. |
| Model | L | Not: |
| SMP-KK197 | 13.2mm | Jack'e Jack. |
| Model | L | Not: |
| SMP-KK201 | 22.7mm | Jack'e Jack. |
Not:Farklı uzunlukları özelleştirmek istiyorsanızSMP'den SMP'ye,SMP RF konektörü, Bullets. Lütfen bizimle serbestçe sales3@xa-elite.com.cn üzerinden iletişime geçin.
Uygulamalar:
Xi'an Elite Elektronik a) Önde gelen Üretici RF/mikrodalga/dalga yönlendirme bağlantıları, adaptörler& Kablo Montajları Havacılık, navigasyon, uydu, radar, haberleşme, elektronik endüstrisi.
Ambalaj ve Nakliye:
Paketleme:
Paketin Boyutları: L 26.5*W18.5*H14cm'lik dış küçük karton
Nakliye:
Nakliye süresi:Depolama için 5-7 iş günüSMP RF konektörüYeni üretim için, mallar hazır olduğunda, mümkün olduğunca erken nakliyeyi ayarlayacağız.
