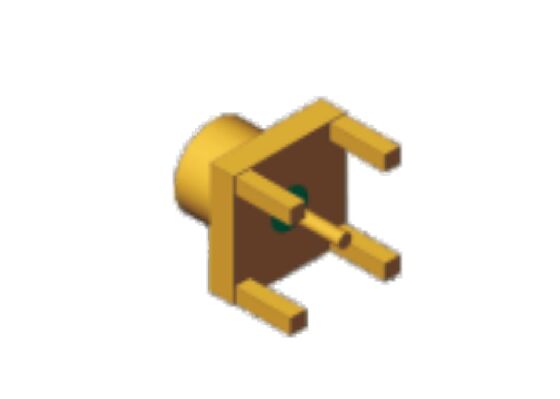

Hermetik SMP Erkek RF Koaksiyel Konnektör, Delikli PCB Montajlı, Karttan Karta Kör Eşleştirme İçin Tasarlanmıştır
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | SMP koaksiyel konnektör | empedans: | 50 ohm |
|---|---|---|---|
| Frekans Aralığı: | DC~40GHz | Model numarası: | SMP(M)-JHD41 |
| DWV: | 500VRMS* | Yalıtım Direnci: | >5000MOhm |
| Cinsiyet: | Erkek | Orta temas: | Kovar, Altın Kaplama |
| Konut malzemeleri: | Kovar, Altın Kaplama | Arayüz formu: | Sınırlı Tutma, Pürüzsüz Delik |
| Takılmak: | Delikli PCB Montajı | Sızıntı oranı: | ≦ 1.01325 x 10-3 pa.cm3/s |
| Başvuru: | Satcom，Telemetri, Uzaktan Kumanda，Radar, 5G Baz İstasyonu | ||
| Vurgulamak: | SMP RF konnektörlü,delikli PCB montajlı,Hermetik SMP erkek koaksiyel konnektör |
||
Ürün Tanımı:
SMP konektörleri, kompakt, yüksek performanslı elektronik sistemlerde güvenilir bir bağlantı için ideal bir seçimdir.Çeşitli sert uygulama senaryoları için uygundurlar.Kolay kurulum için bir itme arayüz tasarımı benimseyerek, sadece alan kısıtlı tahtadan tahtaya (PCB) ve kör-mat bağlantıları için tasarlanmıştır.Miniatürlü ekipmanların birbirine bağlanma ihtiyaçlarını mükemmel bir şekilde karşılıyor.
Bu konektörler olağanüstü bir çekirdek performansına sahiptir: 18 GHz'e kadar bir çalışma frekansı ile ultra geniş bant kapasiteyi sunar ve hatta yüksek seviye modeller için 40 GHz'e kadar,Sinyal bütünlüğünün ve telemetri iletiminde çok düşük kaybın sağlanması; kompakt, yüksek yoğunluklu yapıları, ultra yüksek montaj yoğunluğunu destekler ve onları minyatürleştirilmiş radar ve telemetri sistemleri için en iyi seçim haline getirir.sınırlı ve tam çözme arayüzleri, test ortamlarında sık çiftleşme döngüleri ve endüstriyel uygulamalarda titreşim direnci için güçlü uyarlanabilirlik sunar.dayanıklı yapısı aşırı sıcaklık dalgalanmalarına dayanır, yoğun titreşim ve istikrarlı performans için şiddetli elektromanyetik ve fiziksel koşullar ve kablo, flens, delikli PCB ve diğer montaj yöntemlerini destekler,Çeşitli PCB düzenleme gereksinimlerine esnek bir şekilde uyarlanabilir.
Günümüzde, SMP konektörleri, modern yüksek gereksinimli elektronik sistemler için son derece verimli ve güvenilir bir bağlantı çözümü haline geldi ve havacılık telemetrisi alanında yaygın olarak kullanılmaktadır.fazlı radar dizisi, yüksek kaliteli test ve ölçüm ekipmanları ve diğer alanlar.
Teknik parametreler:
| İletişim Merkezi | Kovar, Altın kaplama |
| İmpedans | 50 Ohm |
| Cinsiyet | Erkek |
| İzolatörler | Cam |
| Çalışma sıcaklığı | -55°C +165°C |
| Konut malzemeleri | Kovar, Altın kaplama |
| Frekans aralığı | DC ~ 40 GHz |
| Arayüz Formu | Sınırlı Dökme, Yumuşak Dökme |
| DWV | 500 VRMS* |
| Uygulama | Havacılık, Havacılık, Navigasyon, Uydu İletişim, Telemetri, Uzaktan Kumanda, Radar, 5G Ana İstasyonu |
Not3:Çatışma Derinliği 2.79Not4:Hermetik
Uygulamalar:
Bu SMP RF Koaksiyel Bağlantısı, havacılık telemetri, uydu iletişimi, radar sistemleri veya 5G altyapısı için uygundur. Elite Electronics SMP RF Bağlantısı güvenilir,Yüksek performanslı bağlantı çözümleriTedarik yeteneği çeşitli talepleri karşılamak için esnektir.kanıtlanmış performans ve küresel sertifikasyon standartlarına sahip kaliteli SMP bağlantıları arayan mühendisler ve sistem bütünleştiricileri için tercih edilen bir seçim haline getirir.
Özellik:
Elite Electronics, SMP RF Konektör serisi için özel ürün özelleştirme hizmetleri sunar. Yüksek frekanslı SMP Konektör ürünlerimiz Rohs, ISO 9001 ve 14001 ile sertifikalandırılmıştır.En iyi kalite ve çevresel standartlara uygunluğun sağlanması.
Kullanılabilir arayüz biçimleri arasında Tam Detent, Sınırlı Detent ve Yumuşak Dökme vardır.Elite Electronics'in yüksek frekanslı SMP bağlantısı özelleştirme hizmetlerini seçin., yüksek performanslı RF bağlantıları sizin özelliklerinize göre.
Özelleştirme için MOQ: 200 parça
Ambalaj ve Nakliye:
SMP RF Bağlantılarımız, nakliye sırasında maksimum korunma sağlamak için dikkatlice paketlenmiş.Şok veya titreşimden kaynaklanan herhangi bir hasarı önlemek için yastıklı kutu.
Paket, kolay tanımlanmasını ve envanter yönetimini kolaylaştırmak için parça numaraları ve özellikleri de dahil olmak üzere ürün bilgileri ile açıkça etiketlenmiştir.
Sıkça sorulan sorular:
S1: SMP RF Bağlayıcısının markası ve model numarası nedir?
A1: SMP RF Bağlantısı ELT markasına sahiptir ve model numarası SMP-*** ile başlar.
S2: SMP RF Bağlantısı nerede üretiliyor?
A2: SMP RF Connector, Çin'in Xi'an şehrinde üretiliyor.
S3: SMP RF Bağlantısı hangi sertifikalara sahiptir?
A3: SMP RF Bağlantısı Rohs, ISO 9001 ve ISO 14001 ile sertifikalandırılmıştır.
S4: Bu ürün için en az sipariş miktarı ve ambalaj ayrıntıları nedir?
A4: En az sipariş miktarı 50 adet, ancak ürün stokta ise MOQ kısıtlaması yoktur. Paketleme plastik torba başına 1 parça ve karton başına 10 poşet.
S5: SMP RF Bağlantısı için ödeme şartları ve teslimat süreleri nelerdir?
A5: Ödeme T / T veya LC yoluyla yapılabilir ve stoklu miktar için teslimat süresi 5-7 iş günüdür.
