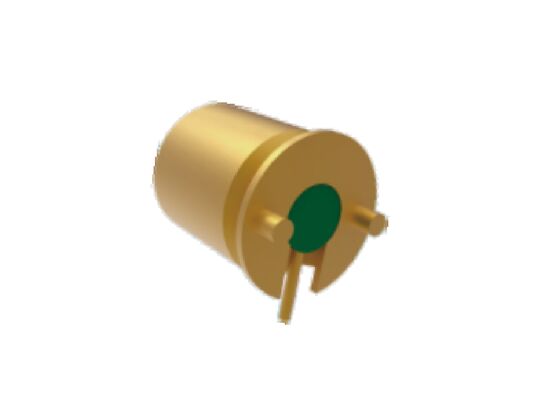

Hermetik Olarak Sızdırmazlıklı SMP Düz PCB Pürüzsüz Delikli Dişi Jak Yüzeye Montaj 40GHz 50Ω

Büyük resim : Hermetik Olarak Sızdırmazlıklı SMP Düz PCB Pürüzsüz Delikli Dişi Jak Yüzeye Montaj 40GHz 50Ω En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	Rohs，ISO Certificates
Model numarası:	SMP(M)-JHD457-S-WP

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Stokta var
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 10bag/karton
Teslim süresi:	Yeni üretim için 6-8 hafta
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün adı:	SMP RF Konektörü	Merkez İletişim:	Bakır Alaşımı ， Altın Kaplama
Kabuk:	Bakır Alaşımı ， Altın Kaplama	Sıklık:	DC~18GHz
DWV:	500V	Nominal Gerilim:	170V
Bağımsızlık:	50Ω	Yalıtım Direnci:	5000Ohm
Sıcaklık Aralığı:	-55°C~+125°C	Cinsiyet:	Kadın / Jack
Montaj:	PCB yüzeye montaj	Dielektrik:	Bardak
Örnekler:	Mevcut, Stokta Var
Vurgulamak:	SMP RF konektörü hermetik olarak mühürlü , SMP düz PCB konektörü 40GHz , SMP pürüzsüz delikli dişi jak

Ürün Açıklaması:

SMP RF Konnektör Düz PCB Sınırlı Kilitleme / Pürüzsüz Dişli Soket Dişi Yüzeye Montaj 50 Ohm

Elite Electronics'in SMP RF konektörleri, 40 GHz'e kadar düşük VSWR performansı sunar.40 GHz. Maksimum tasarım esnekliği sunan portföyümüz şunları içerir: düz, dik açılı ve flanş montaj seçenekleri, PCB montajı ve SMP kablo demetleri. Her uygulamanın benzersiz gereksinimleri olduğunu anlıyoruz, bu nedenle üç farklı erkek fiş yapılandırması sunuyoruz:

SMP RF Konnektör Takma ve çıkarma kuvveti: Tam Kilitleme > Sınırlı Kilitleme > Pürüzsüz Dişli

1. Tam Kilitleme

Mekanik Özellikler: Bu, en güçlü tutma kuvvetine sahip SMP RF Konnektör arayüz tipidir. Önemli bir takma kuvveti gerektirir ve tam olarak kilitlendiğini belirtmek için belirgin bir "klik" sesi duyulur.
Avantajları: En iyi titreşim ve darbe direncini sunar, kazara kolayca ayrılmayan son derece kararlı bir bağlantı sağlar.
Dezavantajları: Sıkı bağlantı nedeniyle, çıkarmak için önemli bir çekme kuvveti gerekir. Sık sık takıp çıkarma, hizmet ömrünü önemli ölçüde etkiler, bu da tipik olarak yalnızca yaklaşık 100 döngüdür.
Uygulamalar: Öncelikle yüksek stabilite gerektiren durumlarda kullanılır, örneğin havacılık ve radar sistemleri. Bir kez monte edildiğinde nadiren çıkarılan kablo bağlantıları için sıklıkla kullanılır.

2. Sınırlı Kilitleme

Mekanik Özellikler: "Sınırlı Kilitleme" olarak da bilinir, tutma kuvveti ve kullanım kolaylığı arasında bir denge kurar. Bağlantı gücü, Tam Kilitleme ve Pürüzsüz Dişli arasında yer alır.
Performans Avantajları: Tam Kilitleme ile karşılaştırıldığında, takıp çıkarması daha kolaydır ve Pürüzsüz Dişli'den daha iyi bağlantı stabilitesi sağlar. Sık sık bağlantı ve ayırma gerektiren test senaryoları için uygundur.
Dezavantajları: Tam Kilitleme'den daha dayanıklı olmasına rağmen, hizmet ömrü Pürüzsüz Dişli tip kadar uzun değildir.
Uygulamalar: Sık sık bakım gerektiren hassas ölçümler ve modüler ekipmanlar için oldukça uygundur. Test ve ölçüm alanında yaygın bir seçimdir.

3. Pürüzsüz Dişli

Mekanik Özellikler: SMP RF Konnektör arayüzünde herhangi bir kilitleme yapısı yoktur, bu da minimum bağlantı tutma kuvveti ile sonuçlanır. Hem takma hem de çıkarma çok kolaydır.
Avantajları: Eksenel ve radyal yönlerde belirli hizalama hatalarına izin verir, bu da onu yüksek yoğunluklu kör eşleştirme uygulamaları için son derece uygun hale getirir. En uzun eşleştirme döngüsü ömrüne sahiptir.
Dezavantajları: Bağlantı stabilitesi en kötüsüdür; harici çekme kuvvetlerine veya güçlü titreşimlere maruz kaldığında gevşemeye veya ayrılmaya eğilimlidir.
Uygulamalar: Ana olarak yüksek yoğunluklu karttan karta bağlantılar, kör eşleştirme sistemleri veya faz dizili antenler ve yoğun monte edilmiş iletişim ekipmanı içleri gibi hassas olmayan ölçüm durumları için kullanılır

Boyut Çizimi Düz SMP RF Konnektör Dişi PCB Yüzeye Montaj Konnektörü SMP(M)-JHD457-S-WP 40GHz'e kadar

Not1: Takma Derinliği 2.79mm, Cam ile hermetik olarak kapatılmış

Benzer Boyut Çizimi Düz SMP RF Konnektör Dişi PCB Yüzeye Montaj Konnektörü SMP-JHD72 18GHz'e kadar :

Hermetik Olarak Sızdırmazlıklı SMP Düz PCB Pürüzsüz Delikli Dişi Jak Yüzeye Montaj 40GHz 50Ω

Not1: Takma Derinliği 2.79mm

Uygulamalar:

Xi'an Elite Electronics bir RF/Mikrodalga /Dalga kılavuzu Konnektörleri, Adaptörler & Kablo Demetleri Lider Üreticisihavacılık, havacılık, navigasyon, uydu, radar, iletişim, elektronik endüstrisine hizmet vermektedir. Paketleme ve Nakliye:
Hermetik Olarak Sızdırmazlıklı SMP Düz PCB Pürüzsüz Delikli Dişi Jak Yüzeye Montaj 40GHz 50Ω

Paketleme:

Paket Boyutları: Dış Küçük Karton L 26.5cm *W18.5cm *H14cm

Nakliye:

Nakliye Süresi: Stokta bulunan SMP RF Konnektör için 5-10 iş günü. Yeni üretim için yaklaşık 6-10 hafta sürecektir, Sağladığımız teslimat süresi, sevkiyat öncesi ürün kalitesini sağlamak için

muhafazakardırürün kalitesini sağlamak için sevkiyat öncesi

Hermetik Olarak Sızdırmazlıklı SMP Düz PCB Pürüzsüz Delikli Dişi Jak Yüzeye Montaj 40GHz 50Ω
