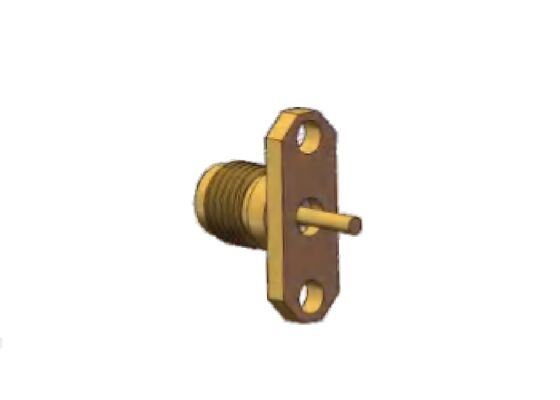

Pirinç 40 GHz 2.92mm RF Konektörü K Tipi Jak Flanş Delik Aralığı 12.2mm ve Pim Çapı 1.3mm
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | 2.92mm RF bağlantısı | Modeli: | K-KFD159 |
|---|---|---|---|
| Frekans Aralığı: | 0.04Hz-40GHz | Empedans: | 50Ohm |
| DWV: | 750V | Merkez Şefi: | Bakır alaşımı, altın kaplama |
| Dış İletken: | Pirinç, Altın kaplama | Eşleşen Pin: | Çap 1,3 mm |
| Montaj Yöntemi: | İki Delikli Flanş montajı | İzolatörler: | Pei |
| Vurgulamak: | Pirinç 2.92mm RF konektörü,40 GHz K tipi RF jakı,Flanş delikli RF konektörü 12.2mm |
||
Ürün Açıklaması:
K-Tipi (2,92mm RF Konektörü) mmWave Konektörü
K Tipi konnektör olarak da bilinen 2,92 mm RF konnektörleri olan K tipi konnektör, maksimum çalışma frekansı 40 GHz'e kadar olan, yaygın olarak kullanılan bir milimetre dalga konnektörüdür. 2,92 mm RF konnektörleri kablo konnektörlerimiz, flanş montajlı konnektörlerimiz, bölme konnektörlerimiz var.Hava dielektrik arayüzüne sahip olan bu ürün, tamamen değiştirilebilir ve SMA serisi ve 3,5 mm konektörlerle uyumludur; kompakt boyut, hafif tasarım, yüksek çalışma frekansı ve istikrarlı, güvenilir bağlantı gibi önemli avantajlar sunar.
Yüksek frekanslı SMA RF konnektör uygulamaları için 3,5mm konnektör ve 2,92mm RF konnektör gibi alternatif çözümler sunuyoruz.3,5 mm/2,92 mm RF konnektörlerimiz/adaptörlerimiz, SMA konnektörleri/adaptörlerimiz ile aynı 1/4-36 UNS diş boyutlarını paylaşarak tam uyumluluk ve değiştirilebilirlik sağlar.3,5 mm konektör 35 GHz'e kadar frekansları desteklerken 2,92 mm RF konektörü 40 GHz'e kadar frekanslarda çalışabilir.
2,92 mm RF Konektörleri (K Tipi)Arayüz Boyutu:
| Elektriksel Özellikler | ||
| Empedans | 50Ω | |
| Frekans Aralığı | 0,04GHz~40GHz | |
| Nominal Gerilim | 250V | |
| Dielektrik Gerilim direnci | 750V | |
| Yalıtım Direnci | ≥ 5000 MΩ | |
| Merkez Direnci | Dış iletken | ≤2,0mΩ |
| Merkez iletken | ≤3.0mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkez Şefi | Erkek | Bakır Alaşımı, altın kaplama |
| Dişi | Berilyum bronz, altın kaplama | |
| Elastik Kontak | Berilyum bronz | Altın kaplama |
| Kabuk ve diğer Metal Parçalar | Pirinç, paslanmaz çelik | Altın kaplama veya Pasivasyon |
| İzolatörler | Cam sinterleme / PTFE / PEI | |
| Sıcaklık | -55°C ~ +125°C | |
Anahat Boyutu2 Delikli Flanş Montajlı Bakır Alaşımlı 2.92mm RF Konnektörler Dişi:
| Flanş Delik Aralığı | 12,2 mm |
| Flanş Genişliği | 5,7 mm |
| Pim Çapı | 1,3 mm |
Anahat Boyutu2 Delikli Flanş Montajlı Bakır Alaşımlı 2,92 mm RF Konnektörler dişi: K-KFD146 (Birim: mm)
| Flanş Delik Aralığı | 12,2 mm |
| Flanş Genişliği | 5,7 mm |
| Pim Çapı | 1,3 mm |
Daha fazla 2,92 mm RF Konektörü,lütfen ürün kataloğu için bizimle iletişime geçmekten çekinmeyin. |Özel Çözümler Mevcuttur
Uygulamalar:
Xi'an Elite Electronics birSistematik Arabağlantı Çözümünün lider üreticisiesas olarak havacılık, havacılık, navigasyon, radar, iletişim, ölçüm sektörlerine hizmet veren,elektronikalanlar. Yüksek kaliteli ürünlerimiz, zorlu ortamlarda dayanıklılık ve güvenilirliği sağlamak için en iyi malzemeleri ve sıkı süreçleri kullanır.
Paketleme ve Nakliye
Ambalajlama:
Bakır Alaşımlı 2 Delikli Flanş Montajlı 2,92 mm RF Konektörü, nakliye sırasında korunmasını sağlamak için kartonda dikkatlice paketlenir.
Nakliye:
Müşterilerimize güvenli ve hızlı teslimatı sağlamak için Bakır Alaşımlı 2 Delikli Flanş Montajlı 2,92 mm RF Konektörünü güvenilir bir kurye hizmeti kullanarak gönderiyoruz. Müşteriler bir takip NO alacaktır. Sevkiyattan sonra.
