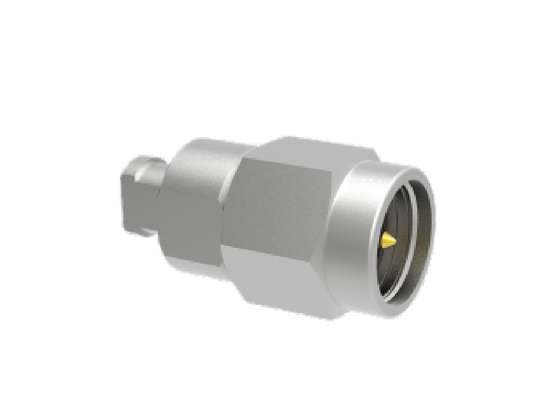

CXN3506 MF108A Kablosu için 18GHz'e kadar 50Ω SMA Fişli Havacılık RF Konnektörleri
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | SMA Aerospace RF Konnektörleri | Modeli: | SMA-J506AG |
|---|---|---|---|
| Frekans Aralığı: | 0.3MHz-18GHz | Empedans: | 50Ω |
| DWV: | 1000V | Yalıtım Direnci: | ≥5000MΩ |
| Merkez Şefi: | ≤3mΩ; Bakır Alaşımlı, Altın Kaplama | Dış İletken: | ≤2mΩ; Bakır Alaşımlı, Altın Kaplama |
| Çiftleşme kablosu: | CXN3506 Kablosu | İzolatörler: | PTFE |
| Örnekler: | Stokta var | VSWR: | ≤1,3 |
| Ekleme Kaybı: | ≤0,3dB | Sıcaklık: | -55°C ~125°C |
| Dayanıklılık: | 500 döngü | ||
| Vurgulamak: | 50Ω SMA RF konektörü,Aerospace RF konektörü 18GHz'e kadar,kablo çiftleşmesi için SMA fiş |
||
50Ω SMA Plug Havacılık RF Konnektörleri, 18GHz'e Kadar Kablo CXN3506, MF108A (Kablo OD2.3) ile Eşleşme
SMA Havacılık RF Konnektörleri, 18 GHz'e kadar çalışma frekansına sahip kompakt, yüksek frekanslı bir koaksiyel konnektördür. Küçük boyutu, geniş frekans bant genişliği, mükemmel mekanik ve elektriksel performansı ve güvenilir bağlantısı ile öne çıkar. En yaygın kullanılan RF koaksiyel konnektörlerden biridir ve havacılık, uzay, denizcilik ve diğer alanlarda yaygın olarak kullanılmaktadır.
SMA Havacılık RF Konnektörleri Tasarım Özellikleri
- Kompakt tasarım
- 18GHz'e kadar frekans bandı çalışması
- Güvenilirlik için sağlam yapı, Vida 1/4-36UNS-2A
- Birden fazla konfigürasyonda mevcuttur: düz, dik açı, panel montaj, PCB ve flanş montaj seçenekleri
- Düşük VSWR ve Giriş Kaybı
ArayüzüSMA Havacılık RF Konnektörleri
SMA Havacılık RF Konnektörleri Eşleşen Kablo CXN3506, MF108A, OD2.3mm:
Ayrıca 2.2mm, 3.65mm, 4mm... kablo OD'li farklı kablolarla eşleşen konnektörlerimiz de bulunmaktadır.
Not: Uygulamanıza göre daha benzer modeller için lütfen kataloğumuzu kontrol edin.
Uygulamalar
Xi'an Elite Electronic, aşağıdakiler dahil olmak üzere zorlu endüstriler için sistematik ara bağlantı çözümlerinde uzmanlaşmıştır:
- Havacılık ve uzay sistemleri
- Navigasyon ve radar ekipmanları
- İletişim sistemleri
- Ölçüm aletleri
- Elektronik uygulamalar
Paketleme ve Nakliye
Her SMA havacılık RF Konnektörü, nakliye sırasında koruma sağlamak için özenle paketlenir:
Zamanında teslimat için güvenilir kurye hizmetleri kullanıyoruz ve sevkiyat üzerine müşterilere takip bilgileri sağlıyoruz.
Ek benzer ürün modelleri bilgileri için lütfen kataloğumuzu kontrol edin veya satış ekibimizle şu adresten iletişime geçin:
