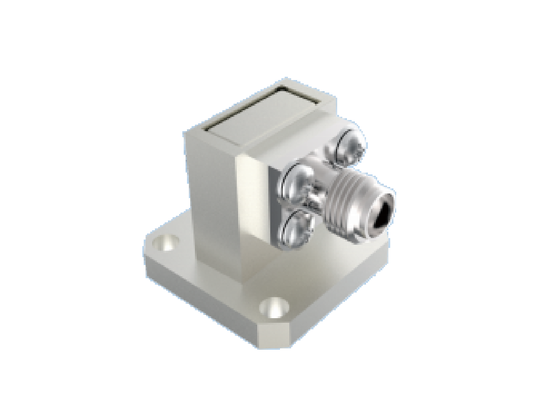

BJ320/WR 28 Waveguide - 2.92mm K Tipi Adaptör 26.4GHz ~ 38GHz Sağ Açı Havacılık ve Uzay RF Konnektörleri Ka Band için Kullanılıyor

Büyük resim : BJ320/WR 28 Waveguide - 2.92mm K Tipi Adaptör 26.4GHz ~ 38GHz Sağ Açı Havacılık ve Uzay RF Konnektörleri Ka Band için Kullanılıyor En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	ISO 9001, ISO14001
Model numarası:	BTZH-P1J-3

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Adedi 10 adet
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 100 adet/karton
Teslim süresi:	Ödeme alındıktan sonra 8-12 hafta
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün adı:	WR42'den Koaksiyel 2,92 mm RF Konektörüne	modeli:	BTZH-P1J-3
Frekans Aralığı:	26.4GHz~38GHz	Merkez Şefi:	Bakır alaşımı, altın kaplama
Dış İletken:	Alüminyum alaşımı, doğa rengi iletken oksidasyon	Yapı:	Dik Açı
Koaksiyel Bağlantı Noktası:	2,92 mm K Tipi	Dalga Kılavuzu Bağlantı Noktası:	BJ320 / WR28
Montaj Yöntemi:	4 Delikli Flanş montajı	VSWR:	≤1,25
Ekleme Kaybı:	≤0.25dB	Ağırlık:	≤16g
Vurgulamak:	2.92mm RF dalga kılavuzu adaptörü , Ka Band havacılık RF konektörü , sağ açılı 26.4GHz-38GHz adaptörü

Ürün Açıklaması:

Dalga kılavuzundan K Tipi (2.92mm RF Konektör) mmDalga

Elite Electronics, iki yapısal tipte mevcut olan havacılık sınıfı dalga kılavuzundan koaksiyel adaptör üretir: Uçtan başlatma ve dik açı tipi. Frekans aralığı 5.3 GHz ile 145 GHz arasındadır. Dikdörtgen dalga kılavuzu portları şunları içerir: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8) Koaksiyel arayüz SMA, 2.92 mm, 2.4 mm ve 1.85 mm, 1.0mm, 0.8mm serilerini kapsar. Her dalga kılavuzu portu tam dalga kılavuzu bant genişliğini destekler. Güvenilir yapı, kompakt dış boyutlar, iyi tutarlılıkla mükemmel elektriksel performans ve hafiflik (≤20 g) özelliklerine sahip bu ürünler, çeşitli uzay aracı türlerinde yaygın olarak kullanılmaktadır.

2.92mm RF Konektör K Tipi konektör olarak da bilinen K-tipi konektör, 40 GHz'e kadar maksimum çalışma frekansına sahip, yaygın olarak kullanılan bir milimetre dalga konektörüdür. 2.92mm konektörlerimiz kablo konektörleri, flanş montaj konektörleri, ara bölme konektörleri içerir. Hava dielektrik arayüzü özelliğine sahip olup, SMA serisi ve 3.5mm konektörlerle tamamen değiştirilebilir ve uyumludur, kompakt boyut, hafif tasarım, yüksek çalışma frekansı ve kararlı, güvenilir bağlantı gibi temel faydalar sunar.

Dış Boyut dalga kılavuzu WR28'den 2.92mm RF konektörlerine:

Model No.: BTZH-P1J-3

BJ320/WR 28 Waveguide - 2.92mm K Tipi Adaptör 26.4GHz ~ 38GHz Sağ Açı Havacılık ve Uzay RF Konnektörleri Ka Band için Kullanılıyor

Daha fazla dalga kılavuzu konektörü, ürün kataloğu için lütfen bizimle iletişime geçmekten çekinmeyin. | Özel Çözümler Mevcut

Uygulamalar:

Xi'an Elite Electronics bir Sistematik Ara Bağlantı Çözümü Lider Üreticisi başta havacılık, uzay, navigasyon, radar, iletişim, ölçüm, elektronik alanlarına hizmet vermektedir. Yüksek kaliteli ürünlerimiz, zorlu ortamlarda dayanıklılık ve güvenilirlik sağlamak için en iyi malzemeleri ve sıkı süreçleri kullanır.

BJ320/WR 28 Waveguide - 2.92mm K Tipi Adaptör 26.4GHz ~ 38GHz Sağ Açı Havacılık ve Uzay RF Konnektörleri Ka Band için Kullanılıyor

Paketleme ve Nakliye

Paketleme:

Dalga kılavuzu WR 28'den koaksiyel 2.92mm RF konektörleriDalga Kılavuzu Port KarşılaştırmasıNakliye:

BJ320/WR 28 Waveguide - 2.92mm K Tipi Adaptör 26.4GHz ~ 38GHz Sağ Açı Havacılık ve Uzay RF Konnektörleri Ka Band için Kullanılıyor

Dalga kılavuzu WR28'den koaksiyel K tipi 2.92mm RF

konektörleri müşterilerimize güvenli ve hızlı teslimat sağlamak için güvenilir bir kurye hizmeti kullanılarak gönderilir. Müşteriler sevkiyattan sonra bir takip numarası alacaktır.Dalga Kılavuzu Port KarşılaştırmasıBJ

(Çin Standardı)

WR Frekans (GHz)	İç Genişlik	İç Yükseklik	Ortak Frekans Bandı	BJ70	WR137
5.38~8.17	34.85	15.8	C/X Bandı	Ku Bandı	WR112
6.57~9.99	28.5	12.62	X Bandı	BJ100	WR75
8.20~12.50	22.86	10.16	X Bandı	BJ120	WR75
9.84~15.00	19.05	9.525	Ku düşük frekans.	BJ140	WR62
11.90~18.00	15.8	7.9	Ku Bandı	BJ180	WR51
15.80~24.00	12.95	6.48	Ku yüksek/K düşük frekans.	BJ220	WR42
18.00~26.50	10.67	5.33	K Bandı	BJ260	WR34
21.70~33.00	8.636	4.318	Ka düşük frekans.	BJ320	WR28
26.50~40.00	7.112	3.556	Ka	BJ400	WR22
33.00~50.00	5.69	2.845	Ka Yüksek frekans / U	BJ500	WR19
39.20~59.60	4.775	2.388	U/V Bandı	BJ620	WR15
50.00~75.00	3.759	1.88	V Bandı	BJ740	WR12
60.50~91.90	3.099	1.549	E Bandı	BJ900	WR10
75.00~110.0	2.54	1.27	W Bandı	BJ1200	WR08
92.20~140.0	2.032	1.016	F Bandı
