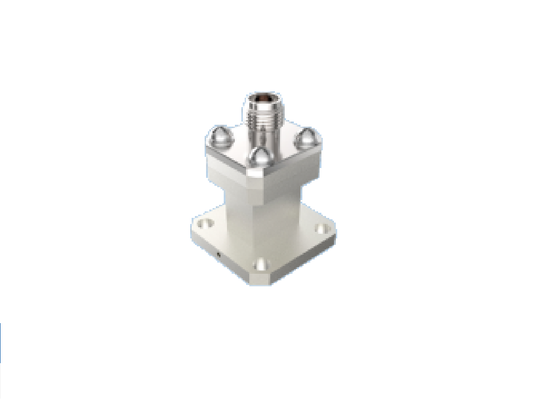

WR28 BJ320 Uç Lansmanı Dalga Kılavuzundan 2.92mm K Tipi Koaksiyel Adaptöre 26.4 GHz-38 GHz Ka Band Havacılık Sınıfı RF Dalga Kılavuzu Koaksiyel Geçiş Konektörü

Büyük resim : WR28 BJ320 Uç Lansmanı Dalga Kılavuzundan 2.92mm K Tipi Koaksiyel Adaptöre 26.4 GHz-38 GHz Ka Band Havacılık Sınıfı RF Dalga Kılavuzu Koaksiyel Geçiş Konektörü En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	ISO 9001, ISO14001
Model numarası:	BTZH-H1J-3

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Adedi 10 adet
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 100 adet/karton
Teslim süresi:	Ödeme alındıktan sonra 8-12 hafta
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün adı:	WR28'den Koaksiyel 2,92 mm RF Konektörüne	modeli:	BTZH-H1J-3
Frekans Aralığı:	26.4GHz~38GHz	Merkez Şefi:	Bakır alaşımı, altın kaplama
Dış İletken:	Alüminyum alaşımı, doğa rengi iletken oksidasyon	Yapı:	Lansmanı Sonlandır
Koaksiyel Bağlantı Noktası:	2,92 mm K Tipi	Dalga Kılavuzu Bağlantı Noktası:	BJ320 / WR28
Montaj Yöntemi:	4 Delikli Flanş montajı	VSWR:	≤1,25
Ekleme Kaybı:	≤0.25dB	Ağırlık:	≤16g
Vurgulamak:	2.92mm RF dalga kılavuzu adaptörü , Ka bant koaksiyel geçiş konektörü , havacılık sınıfı dalga kılavuzu koaksiyel adaptör

Ürün Tanımı:

Dalga kılavuzu (2.92mm RF Bağlantısı) mmDalga

Elite Electronics, havacılık sınıfı dalga kılavuzu ile koaksiyel adaptör üretir.Dikdörtgen dalga kılavuzu portları şunları içerir:: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) Koaksiyel arayüz kapağı SMA, 2.92 mm, 2.4 mm ve 1.85 mm, 1.0 mm, 0.8 mm serisi. Her dalga kılavuzu portu, tam dalga kılavuzu bant genişliğini destekler.kompakt dış hat boyutları, iyi tutarlılıkla mükemmel elektrik performansı ve hafif ağırlık (≤20 g), bu ürünler çeşitli uzay araçlarında yaygın olarak kullanılır.

2.92mm RF bağlantısıK tipi bağlantı, yaygın olarak kullanılan bir milimetre dalga bağlantısıdır ve 40 GHz'e kadar maksimum bir işletim sıklığı vardır.Flange mount konektörleriBir hava dielektrik arayüzüne sahip, tamamen değiştirilebilir ve SMA serisi ve 3.5mm bağlantıları ile uyumludur.hafif tasarım, yüksek işletim sıklığı, ve istikrarlı, güvenilir bağlantı.

Çizelge BoyutuOf waveguide WR28 to2.92mm RF bağlantısı:

Model numarası:BTZH-H1J-3.

WR28 BJ320 Uç Lansmanı Dalga Kılavuzundan 2.92mm K Tipi Koaksiyel Adaptöre 26.4 GHz-38 GHz Ka Band Havacılık Sınıfı RF Dalga Kılavuzu Koaksiyel Geçiş Konektörü

Daha fazla dalga yönü bağlantısı,Lütfen ürün kataloğu için bizimle iletişime geçmekten çekinmeyin.. |Özel Çözümler Mümkün

Uygulamalar:

Xi'an Elite Electronics bir Sistematik Bağlantı Çözümü'nün önde gelen üreticisiTemel olarak havacılık, havacılık, navigasyon, radar, iletişim, ölçüm alanlarında hizmet vermektedir.ElektronikTarlalar. Yüksek kaliteli ürünlerimiz sert ortamlarda dayanıklılık ve güvenilirlik sağlamak için en iyi malzemeleri ve sıkı süreçleri kullanır.

WR28 BJ320 Uç Lansmanı Dalga Kılavuzundan 2.92mm K Tipi Koaksiyel Adaptöre 26.4 GHz-38 GHz Ka Band Havacılık Sınıfı RF Dalga Kılavuzu Koaksiyel Geçiş Konektörü

Ambalaj ve Nakliye

Paketleme:

BuWR 28 dalga kılavuzundan 2.92mm RF'yeBağlantılartransit sırasında korunmasını sağlamak için kartona dikkatlice paketlenmiştir.

WR28 BJ320 Uç Lansmanı Dalga Kılavuzundan 2.92mm K Tipi Koaksiyel Adaptöre 26.4 GHz-38 GHz Ka Band Havacılık Sınıfı RF Dalga Kılavuzu Koaksiyel Geçiş Konektörü

Nakliye:

Gemiyi gönderiyoruz.WR28 dalga kılavuzundan 2.92mm RF'yeBağlantılarMüşterilerimize güvenli ve hızlı teslimatı sağlamak için güvenilir bir kurye hizmeti kullanıyoruz.

Dalga rehberi liman karşılaştırması

BJ. (Çin Standart)	WR	Frekans (GHz)	İç genişliği	İç yükseklik	Ortak Frekans Çubuğu
BJ70	WR137	5.388.17	34.85	15.8	C/X bantı
BJ84	WR112	6.57'9.99	28.5	12.62	X bantı
BJ100	WR90	8.20 ¢12.50	22.86	10.16	X bantı
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Ku düşük frekanslı.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Ku grubu
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku yüksek/K düşük frekanslı.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	K bandı
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Düşük frekanslı.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢ 50.00	5.69	2.845	Ka Yüksek frekans. / U
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	U/V bantı
BJ620	WR15	50.00 ¢75.00	3.759	1.88	V grubu
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	E grubu
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	W bandı
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	F bandı
