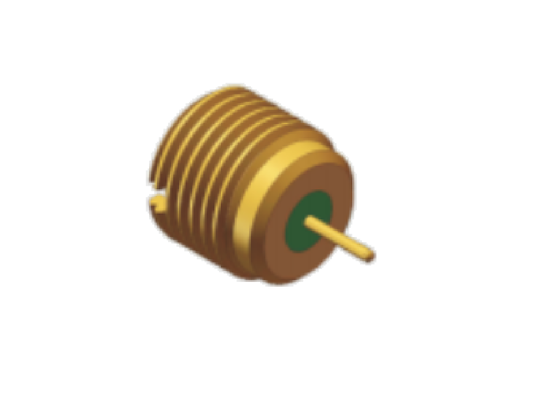

50 Ohm Altın Kaplama Hermetik Cam Sızdırmazlık SMP RF Konektörü Erkek Bölme Pürüzsüz Delik 40 GHz
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | SMP RF Konektörü | Sıklık: | DC~18GHz |
|---|---|---|---|
| Merkez İletişim: | Kavar Alaşımı ， Altın Kaplama | Kabuk: | Kavar Alaşımı ， Altın Kaplama |
| DWV: | 500V | Yalıtım Direnci: | 5000Ohm |
| Nominal Gerilim: | 170V | Sıcaklık Aralığı: | -55°C~+125°C |
| Bağımsızlık: | 50Ω | Pin OD: | 0,3 mm, 0,45 mm, 0,5 mm, 0,7 mm, 0,9 mm, 1,3 mm mevcuttur |
| Dielektrik: | Bardak | Arayüz: | Pürüzsüz Delik |
| Montaj: | Bölme Montajı | Cinsiyet: | erkek fiş |
| Vurgulamak: | 50 Ohm SMP RF konektörü erkek perde,Altınla kaplanmış hermetik SMP konektörü,40GHz düz boru RF konektörü |
||
Ürün Açıklaması:
SMP RF Konnektör Erkek Bulkhead Tam Kilitlemeli Sınırlı Kilitlemeli Düz Delikli 40GHz 50 Ohm
Elite Electronics SMP RF konektörleri 40 GHz'e kadar çalışır ve düşük yüksek frekanslı kayıp ve bozulmasız kararlı sinyal iletimi özellikleriyle tüm frekans aralığında üstün sinyal bütünlüğü sağlar. Kendi geliştirdiğimiz aletsiz geçmeli bağlantı arayüzü ile donatılmış konektörler, hantal tork anahtarları olmadan hızlı tak-çalıştır montajına olanak tanır, üretim döngüsü süresini önemli ölçüde azaltır ve seri üretim verimliliğini artırır.
Düz, dik açılı ve flanş montajlı versiyonlar dahil olmak üzere eksiksiz bir yapılandırma yelpazesi mevcuttur. Üç erkek fiş tasarımı sunulmaktadır: Tam Kilitlemeli, Sınırlı Kilitlemeli ve Düz Delikli. Müşteriler, ekipman düzenine ve gerekli kilitleme gücüne göre modelleri seçerek tutma kuvveti ve kablolama entegrasyon yoğunluğunu esnek bir şekilde dengeleyebilirler. Bu SMP RF konektörleri, mikrodalga test cihazları, milimetre dalga modülleri ve kompakt RF ekipmanları gibi hassas yüksek frekanslı uygulamalar için idealdir.
Kuvvet Karşılaştırması: Takma ve çıkarma kuvveti hiyerarşiyi takip eder: Tam Kilitlemeli > Sınırlı Kilitlemeli > Düz Delikli.
Dış Boyut of SMP RF Konnektör erkek bulkhead konnektör, Model : SMP(M)-JYD82-S
|
Model No. |
L | d | Arayüz | Not |
| SMP(M)-JYD43 | 2.7mm | 0.39 | Sınırlı Kilitlemeli | Hermetik, Yerleştirme Derinliği: 2.79mm |
| SMP(M)-JYD43-S | 2.7mm | 0.39 | Düz Delikli | Hermetik, Yerleştirme Derinliği: 2.79mm |
| SMP(M)-JYD65 | 1.5mm | 0.3 | Sınırlı Kilitlemeli | Hermetik, Yerleştirme Derinliği: 2.79mm |
| SMP(M)-JYD82 | 2.1mm | 0.39 | Sınırlı Kilitlemeli | Hermetik, Yerleştirme Derinliği: 2.79mm |
| SMP(M)-JYD82-S | 2.1mm | 0.39 | Düz Delikli | Hermetik, Yerleştirme Derinliği: 2.79mm |
| SMP(M)-JYD92-F | 2.9mm | 0.6 | Tam Kilitlemeli | Hermetik, Yerleştirme Derinliği: 2.79mm |
Not: ayrıca 0.3, 0.45, 0.5, 0.7, 0.9, 1.3 pin OD'miz de bulunmaktadır, farklı boyutlarda pinlere ihtiyacınız olursa lütfen bizimle iletişime geçmekten çekinmeyin.
Uygulamalar:
Xi'an Elite Electronics bir Önde Gelen Üretici RF/Mikrodalga /Dalga kılavuzu Konnektörleri, Adaptörler & Kablo Grupları havacılık, uzay, navigasyon, uydu, radar, iletişim, elektronik endüstrisine hizmet vermektedir.
Paketleme ve Nakliye:
Paketleme:
Paket Boyutları: Dış Küçük Karton L 26.5cm *G18.5cm *Y14cm
Nakliye:
Nakliye Süresi: Stokta bulunan RF Koaksiyel Adaptör Konnektörleri için 5-10 iş günü. Yeni üretim için yaklaşık 8-12 hafta sürecektir. Sağladığımız teslimat süresi muhafazakâr sevkiyat öncesi ürün kalitesini sağlamak için.
