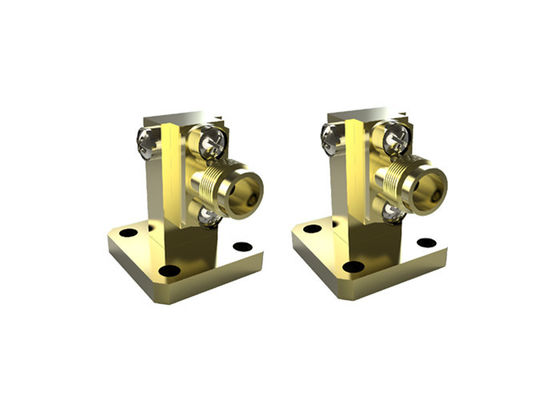

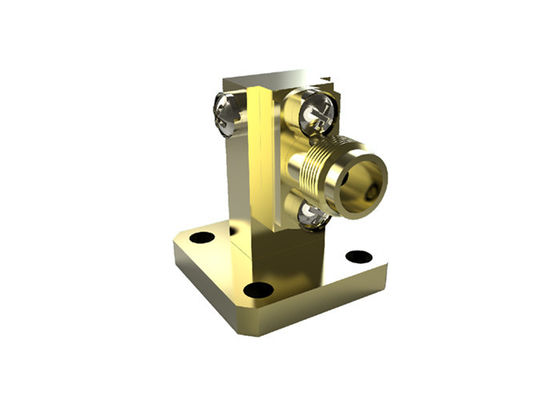

26.4GHz~40GHz WR28 BJ320'dan K 2.92mm Dik Açılı Dalga Kılavuzu - Koaksiyel Adaptör Pirinç K/BJ320-KF
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | Koaksiyel Adaptörlere Dalga Kılavuzu | Malzeme: | Pirinç konnektör |
|---|---|---|---|
| Frekans Aralığı: | 26,4-40 GHz | Bağlayıcı: | 2,92 mm(K tipi) |
| VSWR: | 1.25 | Dalga Kılavuzu Boyutu: | WR28 |
| Vücut tarzı: | Dik açı | Ekleme kaybı: | ≤0.35 dB |
| Vurgulamak: | WR28 dik açılı dalga kılavuzu adaptörü,BJ320'den 2.92mm koaksiyel adaptöre,26.4-40GHz dalga kılavuzu - koaksiyel adaptör |
||
40GHz WR28 K 2.92mm Dalga Kılavuzdan Koaksiyel Adaptöre Dişi Dik Açı
Dalga Kılavuzdan Koaksiyel Adaptöre tarafından üretilmiştir Xi'an Elite Electronic Industrial Co., Ltd. iki yapıya ayrılır, dik açı ve uç lansmanı. Koaksiyel dalga kılavuz adaptörleri için, sağlayabiliriz N tipi, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP ve daha birçok tür. Frekansları 5.4GHz ila 70GHz arasındadır. Dalga kılavuz modellerimiz BJ84'ten BJ400'e (WR112-WR22) kadar uzanır.
Ek olarak, sunabiliriz özel müşterilerin özel gereksinimlerine göre koaksiyel dalga kılavuz adaptörleri.
Şartname:
| Ürün Adı | Dalga Kılavuzdan Koaksiyel Adaptörler |
| Koaksiyel Tip | 2.92mm(K tipi) |
| Dalga Kılavuz Boyutu | WR28 |
| Gövde Stili | Dik Açı |
| Frekans Aralığı | 26.4-40.0GHz |
| Empedans | 50 Ohm |
| VSWR | 1.25 |
Avantajlar:
-Dalga kılavuz adaptörlerimiz yüksek güvenilirliğe, minyatür boyuta ve mükemmel performansa sahiptir, bu da onları mikrodalga ölçüm ve milimetre dalga cihazlarında vb. yaygın olarak benimsenmesini sağlar.
Detaylı Çizim:
Birim(mm)
Listesi Dalga Kılavuzdan 2.92mm(K tipi) Koaksiyel Adaptörler:
| Model Numarası | Açıklama | Not |
| K/BJ220-KF2 | WR42'den K(2.92mm) dişi dik açı adaptörlerine | BJ220=WR42 |
| K/BJ220-KF1 | WR42'den K(2.92mm) dişi uç lansmanı adaptörlerine | K=dişi |
| K/BJ260-KF | WR34'ten K(2.92mm) dişi dik açı adaptörlerine | BJ260=WR34 |
| K/BJ260-KF1 | WR34'ten K(2.92mm) dişi uç lansmanı adaptörlerine | |
| K/BJ320-KF | WR28'den K(2.92mm) dişi dik açı adaptörlerine | BJ320=WR28 |
| K/BJ320-KF1 | WR28'den K(2.92mm) dişi uç lansmanı adaptörlerine | |
| K/BJ320-JF1 | WR28'den K(2.92mm) erkek uç lansmanı adaptörlerine | J=erkek |
| K/BJ400-KF1 | WR22'den K(2.92mm) dişi uç lansmanı adaptörlerine | BJ400=WR22 |
| K/24JS18000-KF | WR24JS18000'den K(2.92mm) dişi uç lansmanı adaptörlerine |
Dalga Kılavuz Standardı Çapraz Referansları
| Çin Standardı | Uluslararası Standart | Frekans Aralığı (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOT:
Seçenekler için 10.000'den fazla Dalga Kılavuzdan Koaksiyel Adaptör tipimiz bulunmaktadır, kullandığınız adaptör bulunamazsa lütfen detaylarınızla bizimle iletişime geçin. ODM boyutu memnuniyetle karşılanır.
