WR90 BJ100 N Dişi Dik Dalga Kılavuzu - Koaksiyel Adaptör 8.2GHz~12.5GHz N/BJ100-KF
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | WR90 Dalga Kılavuzundan Koaksiyel Adaptörlere | Malzeme: | Pirinç |
|---|---|---|---|
| Frekans Aralığı: | 8.2-15 GHz | Bağlayıcı: | N |
| VSWR: | 1.30 | Empedans: | 50 ohm |
| Dalga Kılavuzu Boyutu: | WR90,BJ100 | Vücut tarzı: | Dik açı |
| Vurgulamak: | WR90'dan N dişi adaptöre,dik açılı dalga kılavuzu koaks adaptör,8.2-12.5GHz BJ100 adaptör |
||
WR90 BJ100 Dişi Dalga Kılavuzu - Koaksiyel Adaptör 8.2GHz~15GHz
Frekansı dalga kılavuzu - koaksiyel adaptörler tarafından işlenir Elite Electronic (ELT) kapsar 5.4GHz-110GHz. Yüksek güvenilirlik, küçük boyut ve mükemmel performans ile mikrodalga ölçüm ve milimetre dalga ekipmanlarında yaygın olarak kullanılır. Dalga kılavuzu standart dikdörtgen ve çift oluklu dalga kılavuzlarına sahiptir ve standart olmayan dalga kılavuzları kullanıcı gereksinimlerine göre özelleştirilebilir. Koaksiyel uç bağlantı arayüzü şunları içerir: N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm ve mikro şerit. Dalga kılavuzu - koaksiyel adaptörler arayüz yönelimine göre iki tipe ayrılır: uç bağlantı ve dik açılı bağlantı. Bunlardan RA bağlantı tipi aynı zamanda yüksek güçlü bir yapı olarak da kullanılabilir.
Şartname N/BJ100-KF:
| Ürün Adı | WR90 Dalga Kılavuzu - N Koaksiyel Adaptörler |
| Model No. | N/BJ100-KF |
| Koaksiyel Tip | N |
| Dalga Kılavuzu Boyutu | WR90 |
| Gövde Stili | Dik Açı |
| Frekans Aralığı | 8.2-12.5GHz |
| Empedans | 50 Ohm |
| VSWR | 1.30 |
Avantajları:
-Dalga kılavuzu adaptörlerimiz yüksek güvenilirlik, minyatür boyut ve mükemmel performans vb. özelliklere sahiptir, bu da onları mikrodalga ölçüm ve milimetre dalga cihazlarında vb. yaygın olarak benimsenmesini sağlar.
Model No. Çizimi N/BJ100-KF:

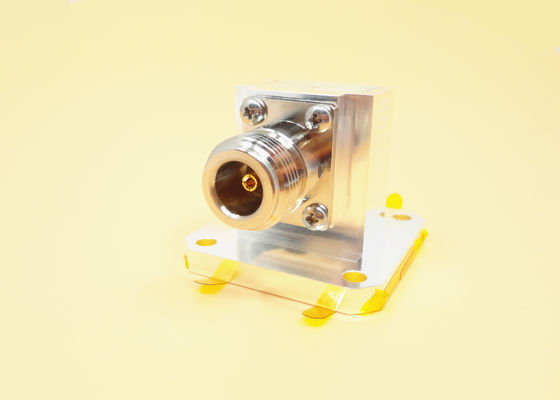

Resimleri WR90 BJ100 - N Dişi Dalga Kılavuzu - Koaksiyel Adaptör N/BJ100-KF:
Listesi Dalga Kılavuzu - N Koaksiyel Adaptörler:
| Model Numarası | Açıklama | Not |
| N/BJ100-KF | WR90(BJ100) - N dişi uç bağlantı adaptörleri | BJ100=WR90 |
| N/BJ120-KF | WR75(BJ120) - N dişi uç bağlantı adaptörleri | BJ120=WR75 |
| N/BJ100-KF1 | WR62(BJ140) - N dişi dik açılı adaptörler | BJ140=WR62 |
Dalga Kılavuzu Standartları Çapraz Referansları
| Çin Standartları | Uluslararası Standartlar | Frekans Aralığı (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
Dalga Kılavuzu - Koaksiyel Adaptör-ELT 2024.pdf
NOT:
Seçenekler için 1.000'den fazla Dalga Kılavuzu - Koaksiyel Adaptör tipimiz bulunmaktadır, kullandığınız adaptör bulunamazsa lütfen detaylarınızla bizimle iletişime geçin. ODM boyutları memnuniyetle karşılanır.
