Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| Temas Malzemesi: | Pirinç, BeCu | Malzeme: | Bas |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | 4 delikli flange RF konektörü,TNC kadın su geçirmez RF konektörü |
||

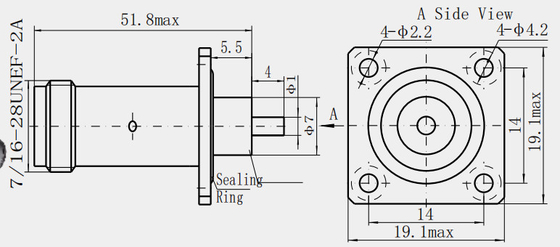

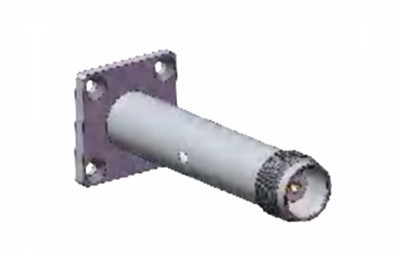

Mükemmel Sinyal İletişim TNC Kadın Su geçirmez 4 delikli Flanges PCB Mount RF Connector
TNC serisi ürünü, BNC konektörünün ipli bir versiyonudur. TNC RF konektörlerinde çiftleşme için vida iplikleri vardır. Bu konektörler minyatür, ipli,ve sürekli 50 Ohm impedanslı DC'den 11GHz'ye kadar çalışan su geçirmez üniteler. İki tür TNC konektörü vardır: standart ve ters polarite. Bu düşük maliyetli konektörler tipik olarak dökme ve kalıplı bileşenler kullanır.Performansı endüstriyel ürünlerle eşit olmayabilir., bu konektörler çeşitli ticari uygulamalar için idealdir. Anten bağlantıları için yaygın olarak kullanılır ve aviyonik, iletişim ve genel endüstriyel pazarlarda birçok uygulamaya sahiptir.Ters kutupluk ve 75 Ohm TNC konektörleri de mevcuttur.
Spesifikasyon
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |
| IP derecelendirme (birleştirilmiş) | IP64 |
Özellikleri:
Uygulama:
Havacılık ve Havacılık: TNC konektörleri, antenleri, alıcıları ve diğer RF bileşenlerini bağlamak için aviyonik sistemlerinde yaygın olarak kullanılır.
Savunma ve Askeri: Bu konektörler güvenilirliği ve dayanıklılığı nedeniyle askeri iletişim sistemlerinde, radar sistemlerinde ve diğer savunma ekipmanlarında kullanılır.
İletişim Sistemleri: TNC konektörleri, iki yönlü radyolar, walkie-talkies ve baz istasyonları gibi radyo iletişim sistemlerinde kullanılır.
Test ve Ölçüm Ekipmanı: Bu konektörler, RF kablolarını ve cihazlarını bağlamak için test ekipmanlarında, osiloskoplarda, spektrum analizatörlerinde ve sinyal üreticilerinde kullanılır.
Araştırma ve Gelişim: TNC konektörleri, RF ekipmanlarını bağlamak ve elektronik ve telekomünikasyon alanında deneyler yapmak için araştırma laboratuvarlarında kullanılır.
Tüketici Elektronikleri: TNC konektörleri, amatör radyo ekipmanları ve ham radyo setleri gibi bazı tüketici elektronik cihazlarında bulunabilir.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
