| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Male |
| Vurgulamak: | Erkek Düz RF Koaksiyel Bağlantısı,BMA RF Koaksiyel Bağlantısı,PCB Montaj RF Koaksiyel Bağlantısı |
||

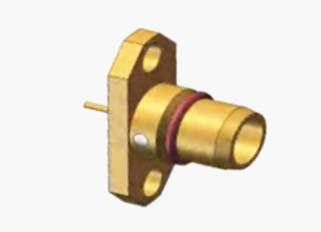

BMA Erkek Düz 2 Delik Flanş Bakır RF Koaksiyel Bağlantısı PCB Montajı için
BMA serisi konektörü, IEC1169-33 standardına uygun olarak geliştirilen ve üretilen kör bir konektördür.Güvenilir temas ve üstün elektrik performansını sağlayan yeni bir yay plaka yapısına sahiptirBu konektör, her bir bağlantı noktası arasındaki minimum mesafe ve hafif bir tasarımla hem aksel hem de radyal olarak yüzebilme avantajını sunar.Şasi dolabı kör eşleştirme uygulamalarında kullanılmak üzere uygun hale getirirBMA serisi, şasi dolapları için modül bağlantılarında yaygın olarak kullanılmaktadır.ve yaygın olarak radyo ekipmanlarında ve enstrümanlarında koaksiyel kabloları bağlamak için kullanılırlar.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~18GHz | |
| Adlık Voltaj | 250 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1000 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000 MOhm | |
| Temas direnci | Dış iletken | ≤2.0mOhm |
| Merkezi kondüktör | ≤0,5mOhm | |
| VSMR | ≤1.3 | |

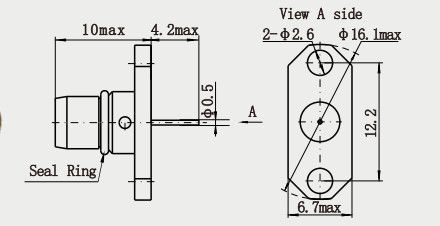

Ürün Ayrıntıları
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.6N en fazla |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -55 ile +155Deg C |
| IP derecelendirme (birleştirilmiş) | IP64 |
Özellikleri:
1. İyi mekanik özellikler: küçük boyut ve hafif ağırlık, sınırlı alana sahip ekipmanlarda kullanımı kolaydır. Kör çiftleşmenin yeni tasarımını benimseyerek, hızlı ve güvenli bir şekilde fişleme ve fişlemeyi gerçekleştirebilir,Sık sık bağlantı ve bağlantıyı kesme ile uygulamalar için uygundur, örneğin telekomünikasyon altyapıları, radar sistemleri vb., ve ekipmanların kullanım verimliliğini ve bakım kolaylığını etkili bir şekilde artırabilir.
2Makul yapısal tasarım: Yapısal olarak SMA serisinin itme biçimindedir ve arayüz arayüzü hava arayüzünü benimser, bu tasarım konektörün boyutunu ve ağırlığını azaltmaya yardımcı olur,iyi elektrik performansını korurken.
3Yüksek güvenilirlik: Yüksek mekanik ömrüyle, genellikle 500 kat veya daha fazla, sürecin uzun süreli kullanımında istikrar ve güvenilirliği sağlayabilir.
4Geniş uygulama alanı: çeşitli mikrodalga devre bağlantıları için uygundur, özellikle şasi, dolaplar, kör yerleştirme ve kapanma için,Radarın ve diğer tam sistemlerin modülerliğine katkıda bulunan, yurt içinde ve yurtdışında yaygın olarak kullanılmaktadır.
Uygulama:
1. Havacılık: Uçaklarda, uydularda ve diğer havacılık ekipmanlarında, uydu iletişim antenleri gibi çeşitli elektronik ekipmanları ve iletişim sistemlerini birbirine bağlamak için kullanılır.Hava üzerindeki radar, elektronik savaş sistemleri vb. BMA konektörlerinin minyatürleşmesi ve hafif ağırlık özellikleri, havacılık ekipmanlarının ağırlığını azaltmaya yardımcı olur.ve ekipmanların taşınabilirliğini ve hareketliliğini iyileştirmekAynı zamanda, havacılık ortamının zor koşullarına adapte olmak için yüksek güvenilirliği ve sismikliği.
2Test ve Ölçüm Araçları: Spektrum analizatörleri, ağ analizatörleri, sinyal üreticileri vb. gibi RF test aletlerinde,Test edilen ekipmanla test cihazları arasında RF sinyali iletimini bağlamak için kullanılırlar..Kesin elektrik performansı ve istikrarlı bağlantı özellikleri test sonuçlarının doğruluğunu ve güvenilirliğini sağlayabilir ve test ve ölçümün verimliliğini ve doğruluğunu artırmaya yardımcı olabilir..
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
