| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Malzeme: | Pirinç |
| İletişim malzemesi: | Pirinç, BeCu | Dayanıklılık: | 500 Döngü |
| Tasarım Standardı:: | IEC 60169-17 | Türü: | dümdüz |
| Vurgulamak: | TNC Düz RF Koaksiyel Bağlantısı,Paslanmaz çelik RF Koaksiyel Bağlantısı,SFF-50-3-1 RF Koaksiyel Bağlantısı |
||

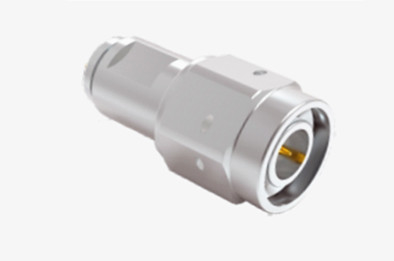

SFF-50-3-1 Kablosu için TNC Düz Er Paslanmaz Çelik RF Koaksiyel Bağlantısı
TNC serisi ürünü, güvenli çiftleşme için vida iplikleri içeren BNC konektörünün iplikli bir varyantıdır.Su geçirmez üniteler tutarlı bir 50 ohm impedans korur ve DC-11 GHz frekans aralığında çalışır.. İki ana tür TNC konektörü vardır: standart ve ters kutupluk. Tipik olarak dökme dökme ve kalıplı bileşenlerden yapılır,Bu uygun maliyetli konektörler çeşitli ticari uygulamalar için çok uygundur.Performansı endüstriyel veya yüksek kaliteli ürünlerle eşleşmese de, anten bağlantıları gibi uygulamalarda üstünlük kazanırlar.savunmaEk olarak, ters kutupluk ve TNC konektörünün 75 ohm versiyonları da mevcuttur.
Özellikleri
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
| Tasarım standardı | IEC 60169-17 |
| RoHS Uyumlu | - Evet. |
| Merkezi İletişim Sonlandırma | Kırk |
| Dış İletişim Bitişimi | Kırk |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 13.6N en fazla |
| Bağlantıyı çözme gücü | 13.6N en fazla |

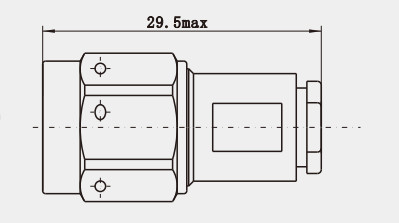

Detaylı çizim
Özellikleri:
1. Döşeli bağlantı: Döşeli bağlantı, bu bağlantı bajonet ve diğer bağlantı yöntemleri ile karşılaştırıldığında bağlantıyı daha sağlam ve güvenilir yapar, kazara gevşemeyi daha iyi önleyebilir,Bağlantının yüksek istikrarını gerektiren durumlar için uygundur, örneğin mobil iletişim ekipmanlarının titreşim koşullarında.
2Dış iletkenin özel iç çapı: dış iletkenin iç çapı 6,5 mm (0.256 inç) ve bazı yaygın diğer RF koaksiyel konektörleri, örneğin BNC tipi, SMA tipi,vb.. açık bir farkın boyutunda, kullanımları arasında kolayca tanımlanabilir ve farklılaştırılabilir.
Uygulama:
1Kablosuz iletişim: Kablosuz baz istasyonlarını, uydu iletişim ekipmanlarını ve radyo vericilerini sabit RF bağlantısı sağlamak için bağlamak için kullanılır.Ana istasyonlar arasındaki sinyal iletimi veya ana istasyonlar ile mobil terminaller arasındaki iletişim olup olmadığı, TNC konektörleri, aynı anda iletişim kuran çok sayıda kullanıcının ihtiyaçlarını karşılamak için verimli ve istikrarlı sinyal aktarımını sağlayabilir.
2Kablolu iletişim: Yerel alan ağı ve metropol alanı ağı gibi kablolu iletişim sisteminde, çeşitli kablolu iletişim ekipmanlarını bağlamak için TNC konektörleri kullanılabilir.Örneğin anahtarlar., yönlendiriciler, vb., yüksek hızlı veri aktarımı ve ağın istikrarlı çalışmasını gerçekleştirmek için.
Not:
10.000'den fazla türümüz var.TNC konektörüEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
