| Material: | Brass/Stainless Steel | Gender: | Male |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | Cable connector |
| Item: | Millimeter Wave Connectors | Plating: | Gold Plated/Nickel Plated |
| Application: | RF | Insulator: | PTFE |
| Vurgulamak: | K2.92 Erkek RF Koaksiyel Bağlantısı,Milimetre Dalga Kablosu RF Koaksiyel Bağlantısı,Paslanmaz çelik RF Koaksiyel Bağlantısı |
||

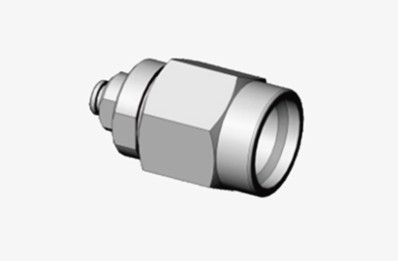

K2.92 1#Yarı sert/Yarı esnek milimetre dalga kablosu için erkek paslanmaz çelik RF koaksiyel konektör
Yüksek hassasiyetli 50Ω koaksiyel 2.92 mm (kadın) konektörler genel amaçlı RF ve mikrodalga uygulamaları için tasarlanmıştır.Bu yüksek performanslı konektörler çeşitli test ve ölçüm ortamlarında yaygın olarak kullanılır, hücresel iletişimden uydu iletişimine kadar, uygun ekipman ve kablo bağlantılarının eşleşmesini sağlar.Bir hava dielektrik ve düşük kayıplı bir plastik merkez iletken desteği ile karakterize edilirler.
Özellikleri:
1Görünüm ve Yapı Özellikleri:
K2.92 konektörü, adını dış iletkenin iç çapından alır.
Bu konektör, özellikle yüksek frekanslarda iletim verimliliğini artırmaya yardımcı olmak için bir hava dielektrik kullanır.
Tasarım açısından, K2.92 konektörünün SMA ve 3.5 mm konektörlere benzer bir yapısı vardır, ancak daha kompakt ve daha yüksek frekanslı uygulamalar için uygundur.
2Yüksek frekanslı performans:
K2.92 konektörü, milimetre dalga bandının ihtiyaçlarını karşılayan 40GHz'ye kadar işletim frekanslarını desteklemek için tasarlanmıştır.
Optimize edilmiş tasarımı, konektörün düşük bir Voltage Standing Wave Ratio (VSWR) ve 40GHz'ye kadar frekanslarda düşük ekleme kaybı sürdürmesini sağlar.iletim kalitesini ve verimliliğini önemli ölçüde artırmak.

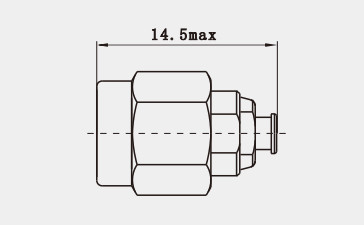

Çizim (mm):
Spesifikasyon(mm):
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Uygulama:
1İletişimdeki Uygulamalar:
Modern iletişim teknolojisinde, özellikle milimetre dalga bandında yüksek frekanslı sinyal iletimine olan talep sürekli artmaktadır.8 mm bantı kaplayan.
5G teknolojisinin ticarileştirilmesi ve gelecekteki 6G iletişim teknolojilerinin araştırılması ile birlikte, baz istasyonu inşaatında, ağ ekipmanlarında,ve uydu iletişim sistemleri daha yaygın hale geliyorÜstün elektrik performansı ve mekanik özellikleri yüksek veri hızlarını ve düşük gecikmeyi sağlar.
2Test ve Ölçümde Uygulamalar:
K2.92 konektörü, çeşitli yüksek performanslı test aletlerinde ve ölçüm ekipmanlarında kilit bir rol oynar. Örneğin ağ analizatörlerinde, spektrum analizatörlerinde ve sinyal jeneratörlerinde,Bu bağlantı, hassas ölçüm sinyallerini iletmek için kullanılır.Araştırma ve geliştirme mühendisleri için, K2.92 konektörü, milimetre dalga teknolojisi araştırmalarını yürütürken test panellerini diğer deneysel cihazlara bağlamak için ilk seçimdir.Ayrıca teraherç araştırma ve malzeme testlerinde önemlerini gösterirler..
Diğer 2,92 mm Erkek Kadın RF Bağlantısı:
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD75G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
