Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Vurgulamak: | Bakır malzemesi Kadın Kablo Bağlayıcısı,Yarım sert esnek Kablo Bağlayıcısı,K2.92 Serisi Kadın Kablo Bağlayıcısı |
||

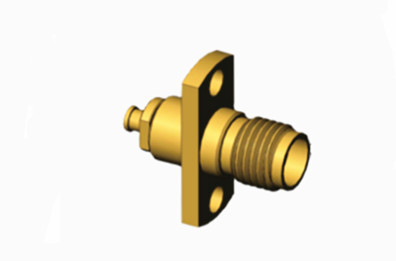

K2.92 Serisi Bakır Malzemesi Kadın Kablo Bağlayıcısı 1#Yarı Sert/Yüksek Kablo
2.92 tipi olarak adlandırılan "K tipi" konektör, milimetre dalga uygulamalarında sıklıkla kullanılan konektörler topluluğunu temsil eder.Bu konektörler hem SMA hem de 3 ile değiştirilebilir..5 serisi ürünleri ve hava dielektrik arayüzü kullanır. Kompakt boyutları, düşük ağırlıkları ve yüksek frekanslarda çalışabilmeleri ile dikkat çekicidir.Bu bağlantılar güvenilir bağlantılar sağlar.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Özellikleri:
1Kompakt ve hafif tasarım
Boyut Avantajı: 2.92mm serisi konektörlerinin küçük boyutu ve hafif ağırlığı, onları alan kısıtlı ortamlarda kullanmak için idealdir.
Değişilebilirlik: Kullanım esnekliğini artırarak SMA ve 3.5mm konektörleriyle değiştirilebilirler.
2Elektrik Performansı
Impedans Eşleşimi: 50Ω'luk karakteristik bir impedansla, sinyal iletim verimliliğini en üst düzeye çıkarmayı ve yansıma kaybını azaltmayı kolaylaştırırlar.
Geniş bant genişliği: Geniş bant genişliğini destekler, bu da onları veri aktarımı ve yüksek hızlı iletişim için uygun kılar.
Diğer 2,92 mm Erkek Kadın RF Bağlantısı
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD38
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD76G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Uygulama:
1Uydu iletişim sistemleri
Bu sistemlerde, antenler, amplifikatörler ve filtreler gibi kritik bileşenleri birbirine bağlamak için 2,92 mm konektörler kullanılır ve net ve istikrarlı sinyal iletimi sağlanır.
Uydu iletişiminin sıklıkla çok yüksek frekanslar ve uzun mesafe iletileri içerdiğini göz önünde bulundurarak, bu bağlantıların yüksek frekanslı performansı özellikle önemlidir.
2Kablosuz İletişim Altyapısı
Modern kablosuz iletişim kulelerinde ve baz istasyonlarında, çeşitli iletim ekipmanlarını bağlamak için 2.92 mm konektörler kullanılır.
Bu konektörler, yüksek bant genişliği taleplerinde sinyal kalitesini korumaya yardımcı olur ve bakım ihtiyaçlarını ve maliyetlerini azaltır.
