| Keywords: | 2 Holes Flange Panel Connector | Type: | Millimeter Wave Connector |
|---|---|---|---|
| Plating: | Gold plated | Application: | RF |
| Insulator: | PTFE | Material: | Brass |
| Gender: | Female | Impendence: | 50Ohm |
| Vurgulamak: | K2.92 RF Koaksiyel Kablo Bağlayıcısı,Yüksek RF Koaksiyel Kablo Bağlayıcısı |
||

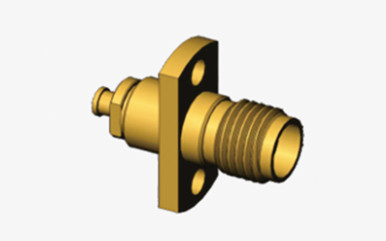

K2.92 Tip 1# Yarım sert/yavaş milimetre kablosu için Dişi RF Koaksiyel Kablo Bağlantısı
Genellikle "K tipi" olarak adlandırılan 2.92 konektörleri, 40 GHz'e kadar frekansları destekleme yeteneklerinden dolayı milimetre dalga teknolojisinde temel bir unsurdur.Bu adaptörler sadece SMA ve 3 ile değişimi kolaylaştırmakla kalmaz..5 serisi eşleri, aynı zamanda bir hava dielektrik sistemini de içerir.ve tutarlı bir bağlantı sağlamak.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Özellikleri:
1. Yüksek Frekanslı Yararlar
Düşük Kayıp: Yüksek frekanslarda düşük ekleme kaybını korur ve sinyal bütünlüğünü sağlar.
Kalkanlama Etkinliği: İyi kalkanlama elektromanyetik müdahaleyi azaltır ve sinyal kalitesini arttırır.
2Mekanik Dayanıklılık
Yapısal bütünlük: Uzun süre kullanıldıktan sonra bile iyi mekanik performansı korumak için tasarlanmıştır.
Çevre Direnci: Çevreye uyumlu, zor koşullarda istikrarlı bir şekilde çalışabilir.
Diğer 2,92 mm Erkek Kadın RF Bağlantısı
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD38
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD76G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Uygulama:
1Test ve ölçüm ekipmanları
Ağ analizatörleri ve spektrum analizatörleri gibi yüksek frekanslı test ve ölçüm cihazları, hassas sinyal girişi ve çıkışı için 2.92mm konektörler kullanır.
Bu konektörler mühendislere ve teknisyenlere yüksek kaliteli, tekrarlanabilir test sonuçlarına ulaşmada yardımcı olur.
2Yayın ve görüntüleme ekipmanları
Yayın iletim ekipmanlarında ve profesyonel görüntüleme cihazlarında, yüksek çözünürlüklü video sinyallerini iletmek için 2.92mm konektörler kullanılır.
Bu, tüm süreç boyunca kameradan oynatma cihazına sinyal kalitesinin tehlikeye girmediğini sağlar.
