| Açıklama: | 2,92 mm, K tipi, SMK | Kaplama: | Altın kaplama |
|---|---|---|---|
| yalıtkan: | PTFE | Vücut sitili: | dümdüz |
| Malzeme: | Pirinç | Renk: | Altın |
| Dağı: | Flanş Bağlantısı | Cinsiyet: | kriko |
| Vurgulamak: | 2 delikli Flange RF Koaksiyel Bağlantısı,Esnek Kablo RF Koaksiyel Bağlantısı,Bakır RF Koaksiyel Bağlantısı |
||

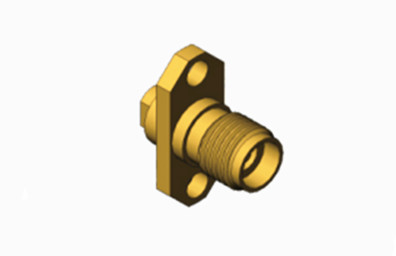

Brass K2.92 Kadın 2 delikli Flange RF Koaksiyel Bağlantısı 2#Yarı sert / esnek Kablo için
K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar uzanır. SMA ve 3.5mm konektörleriyle eşleştirilebilirler.
Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.
Yüksek hassasiyetli 50 Ohm koaksiyel 2.92 mm (Kadın) konektörleri evrensel RF ve mikrodalga uygulamaları için tasarlanmıştır.Bu yüksek performanslı konektörler geniş bir test ve ölçüm ortamında kullanılır, hücresel iletişimden uydu iletişimine kadar uzanır, doğru ekipman ve kablo bağlantı uyumluluğunu sağlar.Bu konektörler tekrarlanan kullanımlara dayanacak şekilde yapılmıştır.Bir hava dielektrik sistemi ile donatılmışlar ve düşük kayıplı bir plastik merkez iletken desteği içerirler.
Özellikleri:
Yapısal özellikler:
K tipi bağlantıların boyutu kompakt ve hafiftir, bu da sistemin toplam ağırlığını azaltırken dar alanlarda dağıtılmasını kolaylaştırır.
Tasarımları, esnekliği ve uygulanabilirliği artırarak SMA ve 3.5mm gibi diğer konektör türleriyle değiştirilebilirliği sağlar.
K-tipi konektörler, hem mekanik hem de elektrik dengesini güçlendiren 360 ° metal-metal teması sağlayan yükseltilmiş bir metal topraklama halkasına sahiptir.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 250VRMS* | |
| Dielektrikler Voltaj direnci | 750VRMS* | |
| İzolasyon Direnci | ≥ 5000 MΩ | |
| Merkezi Direniş | Dış iletken | ≤2.0mΩ |
| Merkezi kondüktör | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Sıcaklık | -55°C ~ +125°C | |
Uygulama:
Test ve ölçüm ekipmanları:
Yüksek frekanslı test ve ölçüm ekipmanlarında, K2.92 konektörleri düşük yerleştirme kaybı ve son derece düşük yansıma kaybı nedeniyle yaygın olarak kullanılır.Bu özellikler ölçümlerin doğruluğunu ve tekrarlanmasını sağlar..
Bu konektörler, test sonuçlarının doğruluğunu sağlayarak sinyal müdahalelerini ve veri kaybını etkili bir şekilde azaltabilir.
Diğer 2,92 mm Erkek Kadın RF Bağlantısı
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD75G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
