Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Açıklama: | Milimetre Dalga SMK Konnektörleri | Ana Özellikler: | 4 Delikli Flanşlı Panel Konnektörleri |
|---|---|---|---|
| Kaplama: | Altın kaplama | yalıtkan: | PTFE |
| Vücut sitili: | dümdüz | Malzeme: | Pirinç |
| Renk: | Altın | Cinsiyet: | kriko |
| Vurgulamak: | Dört delikli RF Koaksiyel Bağlantısı,Altınla kaplanmış RF Koaksiyel Bağlantısı,K2.92 Serisi RF Koaksiyel Bağlantısı |
||

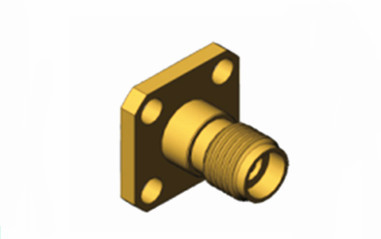

K2.92 Serisi Kadın 4 delikli Flange RF Brass Koaksiyel Bağlantısı 2#Yarı sert / esnek Kablo için
RF ve mikrodalga ayarlarında 50Ohm koaksiyel uygulamaları için hassas tasarlanmış 2.92 mm dişi konektörler, üstün performans sunar.Bu konektörler çeşitli test ve ölçüm bağlamlarında yaygın olarak kullanılmaktadır., hücresel ve uydu iletişim sistemleri de dahil olmak üzere ekipman ve kablo bağlantılarının mükemmel bir şekilde eşleşmesini sağlamak için.Bu üniteler sürekli kullanım için inşa edilmiştir.Hava dielektrik tasarımı ile karakterize edilir ve merkez iletken için düşük kayıplı bir plastik destek içerir.Deney ve ölçüm ekipmanları:
Yüksek frekanslı test ve ölçüm ekipmanlarında, K2.92 konektörleri düşük yerleştirme kaybı ve son derece düşük yansıma kaybı nedeniyle yaygın olarak kullanılır.Bu özellikler ölçümlerin doğruluğunu ve tekrarlanmasını sağlar..
Bu konektörler, test sonuçlarının doğruluğunu sağlayarak sinyal müdahalelerini ve veri kaybını etkili bir şekilde azaltabilir.
Özellikleri:
Yüksek frekanslı performans:
K tipi konektörlerin tasarımı, tüm 8 mm frekans bandını kapsayan 46 GHz'ye kadar çalışabilir ve bu da onları milimetre dalga uygulamaları için ideal hale getirir.
Millimeter dalga teknolojisinin gelişmesiyle birlikte, bu konektörlerin yüksek frekanslı iletimlerde önemi giderek daha belirgin hale geldi.piyasa talebinde ana akım milimetre dalga konektörleri haline geliyor..
Bu konektörler düşük bir ayakta dalga oranını ve 40 GHz'e kadar düşük ekleme kaybını koruyabilir, böylece istikrarlı sinyal iletimi ve minimum zayıflama sağlanır.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Uygulama:
Test ve ölçüm ekipmanları:
Yüksek frekanslı test ve ölçüm ekipmanlarında, K2.92 konektörleri düşük yerleştirme kaybı ve son derece düşük yansıma kaybı nedeniyle yaygın olarak kullanılır.Bu özellikler ölçümlerin doğruluğunu ve tekrarlanmasını sağlar..
Bu konektörler, test sonuçlarının doğruluğunu sağlayarak sinyal müdahalelerini ve veri kaybını etkili bir şekilde azaltabilir.
Diğer 2,92 mm Erkek Kadın RF Bağlantısı:
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm Tip 4 delikli Flange Mount K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD23
|
2.92mm Tip 2 delikli Flange Mount K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD7
|
2.92mm Tip 2 delikli Flange Mount K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD167 |
2.92mm Tip 4 delikli Flange Mount K Kadın RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Not:
10.000'den fazla türümüz var.RF Adaptörleri,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
