Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Cinsiyet: | kriko | Ürün Adı: | 2,92 mm, K tipi, SMK |
|---|---|---|---|
| Kaplama: | pasifleştirilmiş | yalıtkan: | PTFE |
| Vücut sitili: | dümdüz | Malzeme: | Paslanmaz çelik |
| Sıklık: | DC ~40 GHz | ||
| Vurgulamak: | En yüksek performanslı RF Koaksiyel Bağlantısı,Paslanmaz Çelik RF Koaksiyel Bağlantısı |
||

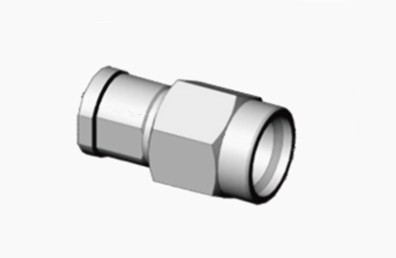

En yüksek performans ve dayanıklılık için güvenilir K2.92 Erkek Paslanmaz Çelik RF Koaksiyel Bağlantısı
Doğruluk ve güvenilirlik için tasarlanan 50 Ohm koaksiyel 2.92 mm (Kadın) konektörlerimiz, evrensel RF ve mikrodalga uygulamaları için özel olarak tasarlanmış en üst düzey performansı sunar.Geniş bir dizi test ve ölçüm senaryosu için idealdir. Hücresel iletişimden uydu iletişimine kadar. Bu bağlantılar en iyi ekipman ve kablo bağlantılarını sağlar.Güçlü paslanmaz çelikten yapılmış, sık kullanımlara dayanacak şekilde inşa edilmişler.Tasarımları, merkezi iletken için düşük kayıplı plastik bir destekle tamamlanan bir hava dielektrik sistemini içerir, minimum sinyal kaybını ve daha fazla dayanıklılığı sağlar
2.92mm Tipi K Kadın RF Koaksiyel Bağlantı Çizimi: ((mm)
Özellikleri:
1. Düşük Ekleme Kaybı
Minimize edilen Sinyal Zayıflaması: K2.92 milimetrelik konektörün tasarımı ve üretimi, düşük ekleme kaybını sağlar, bu da bağlantılar sırasında sinyal zayıflamasının etkili bir şekilde azalması anlamına gelir.Yüksek frekanslı uygulamalarda yüksek kaliteli sinyal iletimi gerektiren önemli bir özellik .
2. Sürekli Impedans Eşleşimi
Impedans Eşleşme Performansı: K2.92 milimetre bağlantısının iç yapısı ve malzeme seçimi, son derece tutarlı bir impedans eşleşmesini garanti eder.Yüksek kaliteli sinyal iletimi için yararlı olanImpedans eşleşmesi, sinyal yansımasını ve kaybını etkileyen konektör performansını değerlendirmek için kritik bir parametredir.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 250VRMS* | |
| Dielektrikler Voltaj direnci | 750VRMS* | |
| İzolasyon Direnci | ≥ 5000 MΩ | |
| Merkezi Direniş | Dış iletken | ≤2.0mΩ |
| Merkezi kondüktör | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altın kaplama |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Sıcaklık | -55°C ~ +125°C | |
Uygulama:
Elektronik Karşı önlemler
Sinyal dinleme ve analiz: Elektronik karşı önlem sistemlerinde, K2.92 konektörü, yüksek frekanslı sinyallerin güvenilir iletilmesini sağlayan kilit bileşenleri bağlamak için kullanılır.Bu sayede düşman elektronik sinyallerini etkili bir şekilde yakalayıp analiz edebiliyoruz..
Karşı önlemler: K2.92 bağlantısı ayrıca elektronik karşı önlemleri uygulamak için de kullanılır.Yüksek frekanslı sinyal aktarımı ve işleme aracılığıyla düşman elektronik ekipmanlarının normal çalışmasına müdahale etmek..
Diğer 2,92 mm Erkek Kadın RF Bağlantısı:
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD75G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Not:
10.000'den fazla türümüz var.RF Adaptörleri,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
