Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Paslanmaz çelik | Cinsiyet: | Erkek |
|---|---|---|---|
| Ürün Adı: | 2,92 mm, K tipi, SMK | Anahtar kelimeler: | Kablo Konnektörü |
| Ürün: | Milimetre Dalga Konnektörleri | Kaplama: | Nikel kaplama |
| Uygulama: | RF | Yüzey Kaplama: | Pasifleştir |
| Vurgulamak: | K Serisi RF Koaksiyel Bağlantısı,SF104E Kablo Plug RF Koaksiyel Bağlantısı,Erkek RF Koaksiyel Bağlantısı |
||

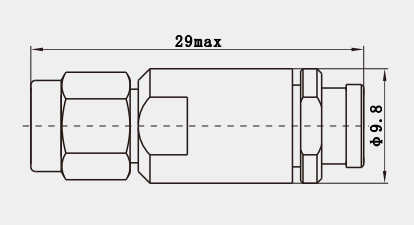

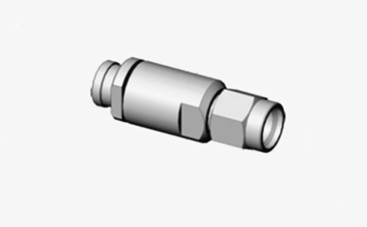

SF104E kablo fişi için K Serisi Erkek Paslanmaz Çelik RF Koaksiyel Bağlantısı
Xi'an Elite Electronic, DC'den 40GHz'ye kadar olağanüstü elektrik performansı sağlayan dik açılı kablolar ve konektörler sunar.ve uzay verimliliği için performans konusunda uzlaşma yapmayın.Şu anda CXN3506 ve MF108A kablo türleri için SMA ve 2.92mm serisinde mevcutturlar.
K Serisi (2.92mm) 40GHz'ye kadar üstün performans gerektiren mikrodalga uygulamaları için tasarlanmış hassas bir konektördür. SMA ve 3.5mm konektör serisi ile uyumludur.K Serisi konektörünün birçok avantajı var., küçük boyutu, hafif tasarımı, yüksek frekanslı yeteneği ve güvenilir bağlantıları da dahil olmak üzere.
Spesifikasyon:
| İmpedans | 50Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
|
Voltaj sabit dalga oranı |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: Berilyum bronz, Altın kaplama | |
| Vücut / Kabuk / Ev |
Bakır, altın kaplama,Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI/PLF |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Özellikleri:
Yüksek dayanıklılık: K serisi paslanmaz çelik RF koaksiyel bağlantılarının dış ileticisi tipik olarak paslanmaz çelikten yapılır.Zorlu ortamlarda mükemmel dayanıklılık ve korozyon direnci sağlarPaslanmaz çelik sadece iç iletken parçaları mekanik hasarlardan korumakla kalmaz, aynı zamanda nemli ve yüksek sıcaklık koşullarında performans istikrarını da korur.
Sabit impedans: Bu konektörler tipik olarak çoğu standart RF uygulaması için uygun 50 ohm özellikli bir impedansa sahiptir.Sabit impedans iletim verimliliğini en üst düzeye çıkarır ve sinyal kaybını azaltır.
Uygulama:
İletişim:
K serisi paslanmaz çelik RF koaksiyel konektörleri, baz istasyonlarında, antenlerde ve ilgili iletişim ekipmanlarında yaygın olarak kullanılmaktadır.Sinyal iletiminin istikrarını ve güvenilirliğini sağlamak .
Mobil iletişimde, bu konektörler genellikle verici, alıcı ve antenler gibi kablosuz iletişim ekipmanlarının çeşitli parçalarını bağlamak için kullanılır.Sinyal aktarımı için verimli ve istikrarlı bir yol sağlıyor..
Yayın Sistemleri:
K serisi paslanmaz çelik RF koaksiyel konektörleri de televizyon ve radyo yayın sistemlerinde çok önemli bir rol oynamaktadır.İletişim ekipmanlarından yayın antenine sinyal aktarmak için kullanılırlarÖzellikle yüksek frekanslı ve yüksek güç iletim gerektiren uygulamalarda.
Bu bağlantıların yüksek performansı, profesyonel yayın ekipmanlarında vazgeçilmez bileşenler haline getirir ve sinyal kaybını ve gürültü müdahalelerini etkili bir şekilde azaltır.
İlgili ürünler:
| K-JW506G | K CXN3506/MF108A için erkek dik açılı paslanmaz çelik |
| K-J506G | CXN3506/MF108A kablosu için K erkek paslanmaz çelik |
