Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Malzeme: | Pirinç | Cinsiyet: | Dişi |
|---|---|---|---|
| Ürün Adı: | 2,92 mm, K tipi, SMK | Anahtar kelimeler: | 2 Delikli Flanş Panel Konnektörü |
| Ürün: | Milimetre Dalga Bağlayıcı | Kaplama: | pasifleştirilmiş |
| Uygulama: | RF | yalıtkan: | PTFE |
| Vurgulamak: | K2.92 2 delikli Flange RF konektörü,CXN3506/MF108A Kablo RF Bağlantısı,Sağ açılı tunç kadın RF konektörü |
||

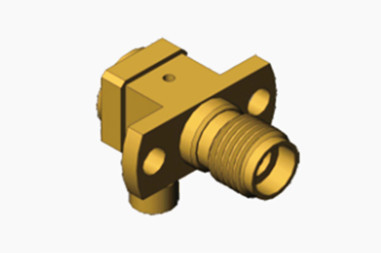

K2.92 CXN3506/MF108A Kablosu için Düz Açı Bakır Kadın 2 Delik Flange RF Bağlayıcısı
2.92 tipi konektör olarak da bilinen K tipi, 40 GHz'e kadar frekansta yaygın olarak kullanılan milimetre dalga konektörleri dizisidir.5 serisi ürünler ve bir hava arayüzü benimsiyorK tipi konektör küçük boyutlu, hafif ağırlığa, yüksek kullanım sıklığına ve güvenilir bağlantıya sahiptir.

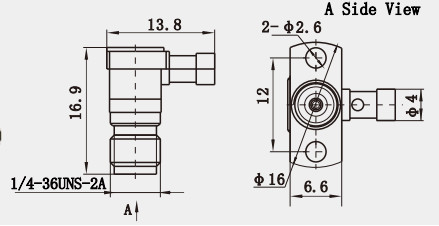

Çizim: mm
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Diğer 2,92 mm Erkek Kadın RF Bağlantısı
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD29
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD87G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD42
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD61G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Özellikleri:
1Elektriksel özellikleri:
- Karakteristik impedans, çeşitli RF uygulamaları için uygun 50Ω'dur.
- Yüksek frekanslı uygulamaların ihtiyaçlarını karşılayan DC'den 40GHz'e kadar frekans aralığı geniş.
- Düşük voltajlı ayakta dalga oranı (VSWR), 40GHz'de 1.15'ten daha az, verimli sinyal iletimini sağlar.
2Mekanik özellikleri:
- Yüksek sıcaklığa dayanıklı, -55°C'den +165°C'ye kadar sıcaklıklara dayanabilir.
- Düşük ayrılma gücü ve etkileme gücü, kullanımı kolay ve güvenilir bağlantı.
- Güçlü dayanıklılık, 500 kullanım döngüsüne dayanabilir.
3Uyumluluk ve Değişkenlik:
- SMA, 3.5mm ve diğer konektörlerle uyumludur, farklı sistemler arasındaki bağlantıyı kolaylaştırır.
- Ekipmanın evrenselliğini ve esnekliğini artıran SMA ve 3,5 mm konektörlerle birbirine bağlanabilir.
Uygulama:
1Test Enstrümanları: Test enstrümanlarında, test sonuçlarının doğruluğunu ve güvenilirliğini sağlamak için test ekipmanı ile test ekipmanı arasında bağlantı kurmak için K2.92 konektörleri kullanılır.
2Havacılık: K2.92 konektörleri, ekipmanların normal çalışmasını ve güvenliğini sağlamak için çeşitli havacılık elektronik cihazlarını bağlamak için havacılık alanında yaygın olarak kullanılır.
3Kablosuz İletişim: Yüksek frekans aralığı ve düşük yerleştirme kaybı özellikleri nedeniyle, K2.92 konektörü, kablosuz iletişim sistemlerinde verici ve alıcıları bağlamak için kullanılır.Sinyal iletim verimliliğinin iyileştirilmesi.
