Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Türü: | 2,92 mm, K tipi, SMK | Anahtar kelimeler: | Dik Açılı Konnektörler |
|---|---|---|---|
| Ürün: | Milimetre Dalga Konnektörleri | Kaplama: | Altın kaplama |
| Uygulama: | RF/Uydu İletişim | yalıtkan: | PTFE |
| empedans: | 50 ohm | Cinsiyet: | Erkek |
| Vurgulamak: | CXN3506 Bakır RF Bağlantısı,MF108A Kablolu fiş RF konektörü,Sağ açılı erkek RF konektörü |
||

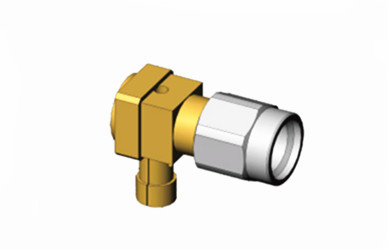

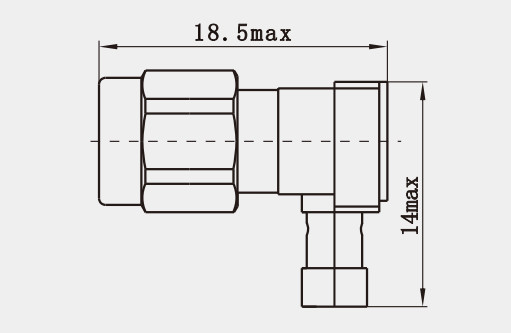

CXN3506/MF108A kablo fişleri için bakır/SS sağ açılı erkek RF konektörü
2.92 tipi konektör olarak da bilinen K tipi, 40 GHz'e kadar bir frekans aralığı olan yaygın olarak kullanılan milimetre dalga konektör serisidir.5 serisi ürünleri birbirini değiştirebilir ve hava ara yüzüne sahiptirBu konektör kompakt bir boyut, hafif bir tasarım, yüksek frekanslı çalışma ve güvenilir bağlantılar ile övünür.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40 GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Diğer 2,92 mm Erkek Kadın RF Bağlantısı
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD21
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD87G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD42
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD61G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Özellikleri:
1Kompakt Boyut: 3.5mm/SMA konektörleri gibi diğer RF konektörleri ile karşılaştırıldığında, 2.92mm konektörü daha küçük ve daha kompakttır.Minyatür tasarımı, alan kısıtlı uygulamalarda kullanılmak için ideal hale getiriyor, taşınabilir test ekipmanları ve yüksek yoğunluklu devre kartları gibi.
2İyi uyumluluk: 2.92mm konektörünün tasarımı SMA ve 3.5mm konektörlerle uyumluluğu dikkate alır.Bazı durumlarda birbirlerine bağlanabilirler., mühendislere daha fazla esneklik sağlıyor.
Uygulama:
1Test ve Ölçüm Ekipmanı: Ağ analizatörleri, spektrum analizatörleri ve sinyal üreticileri gibi enstrümanlar için 2.92 mm bağlantı, test portları ile test edilen cihazlar arasındaki bağlantıları kolaylaştırır.Doğruluk ve istikrarı ölçüm sonuçlarının doğruluğunu artırır.
2Tıbbi cihazlar: Bazı ileri tıbbi ekipmanlarda, örneğin manyetik rezonans görüntüleme (MRI) ve ultrason cihazlarında, RF bobinlerini, sensörleri,ve elektronik cihazlarÜstün performansı bu tıbbi cihazların istikrarını ve güvenilirliğini garanti eder.
3Bilimsel Araştırma: Fizik, kimya ve malzeme bilimi araştırma deneylerinde, 2.92mm konektör deney cihazlarını ve odalarını birbirine bağlar.Yüksek hassasiyeti ve güvenilirliği, araştırmacıların deneylerde doğru veriler elde etmelerine yardımcı olur.
