| Malzeme: | Pirinç/Paslanmaz Çelik | Cinsiyet: | Erkek |
|---|---|---|---|
| Ürün Adı: | 2,92 mm, K tipi, SMK | Anahtar kelimeler: | Düz Konnektörler |
| Ürün: | Milimetre Dalga Konnektörleri | Kaplama: | Altın/Nikel kaplama |
| Uygulama: | RF | yalıtkan: | PTFE |
| Vurgulamak: | 2.92mm Erkek RF Bağlantıları,CXN3507/MF363A Kablo RF Bağlayıcıları,Paslanmaz Çelik Düz RF Bağlantıları |
||

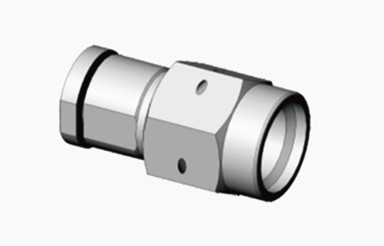

2CXN3507/MF363A Kablosu için.92mm Erkek Paslanmaz Çelik Düz RF Bağlantıları
K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları, ayrıca 2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar. SMA ve 3.5mm konektörlerle eşleştirilebilir.
Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.
2.92mm (Kadın) arayüzü olan yüksek hassasiyetli 50Ohm koaksiyel konektörler genel amaçlı RF ve mikrodalga uygulamaları için tasarlanmıştır.Bu yüksek performanslı konektörler test ve ölçüm ortamlarında yaygın olarak kullanılmaktadır, hücresel ile uydu iletişimine kadar uzanır, uygun ekipman ve kablo bağlantılarının eşleşmesini sağlar.Bu konektörler tekrarlanan kullanımlara dayanacak şekilde tasarlanmıştır.Bir hava dielektrik ve düşük kayıplı bir plastik merkez iletken desteği içerirler.

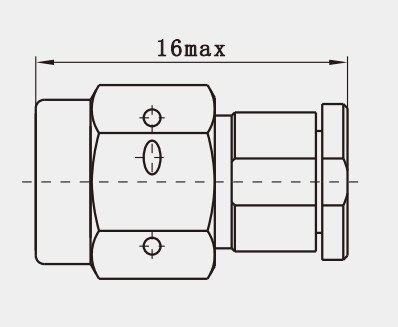

Çizim (mm):
Özellikleri50 Ohm Bakır Altın Kaplama 2.92mm Tip K Kadın RF Koaksiyel Bağlantı ((mm):
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Diğer 2,92 mm Erkek Kadın RF Bağlantısı:
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD75G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Özellikleri:
1Düşük VSWR ve Ekleme Kaybı: Hava dielektrik iletim hatlarının avantajlarını birleştirerek, 2.92mm konektör düşük Voltaj Kalıcı Dalga oranı (VSWR) ve minimum ekleme kaybı sergiler.Bu, sinyal iletimi sırasında enerji kaybını azaltır., sinyal bütünlüğünü koruyor.
2Kompakt Boyut: 3.5mm/SMA konektörleri gibi diğer RF konektörleri ile karşılaştırıldığında, 2.92mm konektörü daha küçük ve daha kompakttır.Minyatür tasarımı, alan kısıtlı uygulamalarda kullanılmak için ideal hale getiriyor, taşınabilir test ekipmanları ve yüksek yoğunluklu devre kartları gibi.
3İyi uyumluluk: 2.92mm konektörünün tasarımı SMA ve 3.5mm konektörlerle uyumluluğu dikkate alır.Bazı durumlarda birbirlerine bağlanabilirler., mühendislere daha fazla esneklik sağlıyor.
Uygulama:
1Test ve Ölçüm Ekipmanı: Ağ analizatörleri, spektrum analizatörleri ve sinyal üreticileri gibi enstrümanlar için 2.92 mm bağlantı, test portları ile test edilen cihazlar arasındaki bağlantıları kolaylaştırır.Doğruluk ve istikrarı ölçüm sonuçlarının doğruluğunu artırır.
2Tıbbi cihazlar: Bazı ileri tıbbi ekipmanlarda, örneğin manyetik rezonans görüntüleme (MRI) ve ultrason cihazlarında, RF bobinlerini, sensörleri,ve elektronik cihazlarÜstün performansı bu tıbbi cihazların istikrarını ve güvenilirliğini garanti eder.
3Bilimsel Araştırma: Fizik, kimya ve malzeme bilimi araştırma deneylerinde, 2.92mm konektör deney cihazlarını ve odalarını birbirine bağlar.Yüksek hassasiyeti ve güvenilirliği, araştırmacıların deneylerde doğru veriler elde etmelerine yardımcı olur.
4Tüketici Elektronikleri: Tüketici elektroniklerinde doğrudan yaygın olmasa da, 2.Yüksek kaliteli sinyal iletimini sağlamak için bazı yüksek kaliteli ses ekipmanlarında ve profesyonel fotoğraf makinelerinde 92mm konektör veya benzer yüksek performanslı konektörler bulunabilir..
