Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Açıklama: | 2,92 mm, K tipi, SMK | Kaplama: | Altın kaplama |
|---|---|---|---|
| yalıtkan: | PTFE | Vücut sitili: | dümdüz |
| Malzeme: | Pirinç | Renk: | Altın |
| Dağı: | Flanş Bağlantısı | Cinsiyet: | kriko |
| Vurgulamak: | 2.92mm Bakır Erkek RF Koaksiyel Bağlayıcı,K Erkek RF Koaksiyel Bağlayıcı |
||

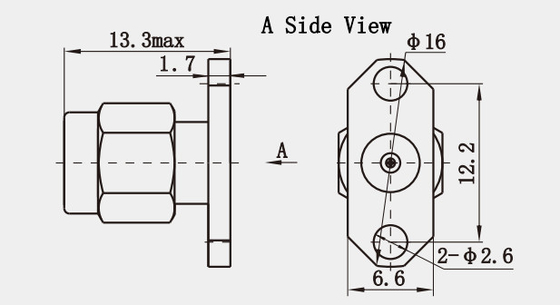

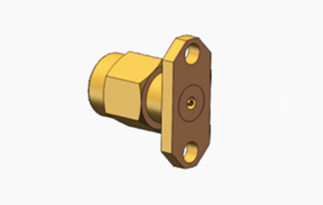

K Erkek 2.92mm Bakır Erkek 2 delikli Flange PCB Mount RF Koaksiyel Bağlantısı
K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar uzanır. SMA ve 3.5mm konektörleriyle eşleştirilebilirler.
Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.Yüksek hassasiyetli 50 Ohm koaksiyel 2.92 mm (Kadın) konektörleri evrensel RF ve mikrodalga uygulamaları için tasarlanmıştır.Bu yüksek performanslı konektörler geniş bir test ve ölçüm ortamında kullanılır, hücresel iletişimden uydu iletişimine kadar uzanır, doğru ekipman ve kablo bağlantı uyumluluğunu sağlar.Bu konektörler tekrarlanan kullanımlara dayanacak şekilde yapılmıştır.Bir hava dielektrik sistemi ile donatılmışlar ve düşük kayıplı bir plastik merkez iletken desteği içerirler.
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 250VRMS* | |
| Dielektrikler Voltaj direnci | 750VRMS* | |
| İzolasyon Direnci | ≥ 5000 MΩ | |
| Merkezi Direniş | Dış iletken | ≤2.0mΩ |
| Merkezi kondüktör | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altınla kaplanmış |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Sıcaklık | -55°C ~ +125°C | |
Diğer 2,92 mm Erkek Kadın RF Bağlantısı
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD75G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Özellikleri:
1Malzeme Özellikleri: K 2.92 tipi konektörün koruması genellikle paslanmaz çelikten veya altın kaplamalı tunçtan yapılır ve iyi korozyon direnci ve aşınma direnci sağlar.İç iletken, altınla kaplanmış berilium bakırdan yapılmıştır., iyi elektrik performansını ve mekanik dayanıklılığını sağlar.
2. yüksek frekans aralığı, mekanik uyumluluğu, yapı özellikleri, malzeme özellikleri ve mükemmel elektrik performansıyla, paslanmaz çelik PCB üzerine monte edilmiş K 2.92 RF koaksiyel konektörü,Çok çeşitli alanlarda yaygın olarak tanınmış ve uygulanmıştır..
Uygulama:
1İletişim Alanı: Kablosuz iletişim baz istasyonları ve mikrodalga iletişim ekipmanları gibi iletişim alanlarında, K 2.92 tipi konektör de yaygın olarak kullanılır.Yüksek frekans aralığı ve iyi iletim performansı, modern iletişim teknolojisinin ihtiyaçlarını karşılamasını sağlar, iletişim kalitesini ve verimliliğini artırmak.
2Tıbbi ekipman: K 2.92 tipi konektör ayrıca tıbbi görüntüleme ekipmanlarında, radyo frekanslı terapötik cihazlarda ve diğer tıbbi cihazlarda da kullanılır.Yüksek hassasiyeti ve güvenilirliği tıbbi ekipmanların normal çalışmasını ve tedavi etkisini sağlar.
3Diğer alanlar: Yukarıdaki ana uygulama alanlarına ek olarak, K 2.92 tipi konektör ayrıca otomotiv elektroniği, akıllı evler, endüstriyel otomasyon ve diğer alanlarda yaygın olarak kullanılır.Çeşitli elektronik cihazlar ve sistemler için güvenilir bağlantılar ve sinyal aktarımı sağlamak.
