Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Cinsiyet: | kriko | Ürün Adı: | 2,92 mm, K tipi, SMK |
|---|---|---|---|
| Kaplama: | pasifleştirilmiş | yalıtkan: | PTFE |
| Vücut sitili: | dümdüz | Malzeme: | Paslanmaz çelik |
| Renk: | Altın | Sıklık: | DC ~40 GHz |
| Vurgulamak: | Kadın K2.92mm RF Koaksiyel Bağlantısı,Paslanmaz çelik RF Koaksiyel Bağlantısı,Ters Kutuplu RF Koaksiyel Bağlantısı |
||

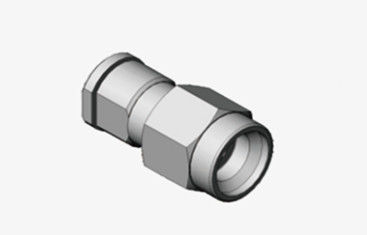

Ters Kutup K2.92mm Kadın Paslanmaz Çelik RF Koaksiyel Bağlantısı
Yüksek hassasiyetli 50Ohm koaksiyel 2.92 mm (Kadın) konektörleri genel amaçlı RF ve mikrodalga uygulamaları için tasarlanmıştır.Bu yüksek performanslı konektörler çok çeşitli test ve ölçüm ortamları için uygundur.Bu bağlantılar dayanıklı paslanmaz çelikten yapılmış ve tekrarlanan kullanımlara dayanabilir.Düşük kayıplı bir plastik merkez iletken desteği olan bir hava dielektrik sistemine sahiptirler.
K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları, ayrıca 2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar. SMA ve 3.5mm konektörlerle eşleştirilebilir.
Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.
Çizim
Spesifikasyon:
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 250VRMS* | |
| Dielektrikler Voltaj direnci | 750VRMS* | |
| İzolasyon Direnci | ≥ 5000 MΩ | |
| Merkezi Direniş | Dış iletken | ≤2.0mΩ |
| Merkezi kondüktör | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altın kaplama |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Sıcaklık | -55°C ~ +125°C | |
Özellikleri:
1Üstün Elektriksel Performans: Bu konektörler, özellikle SMA konektörlerinin performansını aştığı 18GHz altında, 46GHz'in altında mükemmel elektrik performansı sergiler.
2Mekanik ve Elektriksel Uyumluluk: Bu konektörler hem mekanik hem de elektrik performansları açısından mevcut SMA ve APC-3.5 konektörleriyle uyumludur.Çeşitli sistemlerde kullanımlarını kolaylaştırmak.
3Güvenilir Montaj Süreci: K-tip 2.92 mm ters kutuplu RF koaksiyel konektörlerinin montaj teknolojisi, tam bir montaj aracı setiyle desteklenen SMA konektörlerine benzer.Bu, montajda hassasiyeti sağlar ve montaj sürecini kolaylaştırır.
Uygulama:
1Havacılık: Bu konektörler yüksek frekanslı geniş bant yetenekleri ve mükemmel elektrik performansı nedeniyle havacılık endüstrisinde yaygın olarak kullanılır.Ekstrem ortamlarda istikrarlı ve güvenilir sinyal iletiminin sağlanması.
2Radar Sistemleri: Radar sistemlerinde, çeşitli sensörleri ve antenleri birbirine bağlamak için kullanılırlar ve doğru sinyal iletimi ve alımını sağlarlar.Yüksek çalışma frekansları ve düşük yerleştirme kaybı radar sistemlerinin performansları için çok önemlidir..
3Uydu İletişimleri: K tipi 2.92 mm ters kutuplu RF koaksiyel konektörler uydu iletişimlerinde önemli bir rol oynar.Uzun vadeli istikrarlı iletişim bağlantıları sağlamak için yer istasyonlarını ve uyduları bağlamak.
Diğer 2,92 mm Erkek Kadın RF Bağlantısı:
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD75G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Not:
10.000'den fazla türümüz var.RF Adaptörleri,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
