| Cinsiyet: | kriko | Ürün Adı: | 2,92 mm, K tipi, SMK |
|---|---|---|---|
| Kaplama: | pasifleştirilmiş | yalıtkan: | PTFE |
| Vücut sitili: | Sağ Açı | Malzeme: | Paslanmaz çelik |
| Renk: | Altın | Sıklık: | DC ~40 GHz |
| Vurgulamak: | Dişi Sağ Köşeli RF Koaksiyel Bağlantı,Paslanmaz çelik RF Koaksiyel Bağlantısı,Ters Kutuplu RF Koaksiyel Bağlantısı |
||

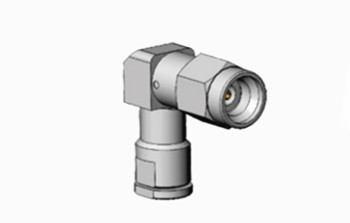

K Tipi Ters Kutupluk Kadın Sağ Köşeli Paslanmaz Çelik RF Koaksiyel Bağlantısı
Genel amaçlı RF ve mikrodalga uygulamaları için 50 Ohm koaksiyel 2.92 mm (Kadın) konektörleri, çok çeşitli test ve ölçüm senaryolarında kullanılan yüksek hassasiyetli konektörlerdir.Cep telefonundan uydu iletişimineBu yüksek performanslı bağlantılar dayanıklı paslanmaz çelikten yapılır ve tekrarlanan kullanım için tasarlanmıştır.Düşük kayıplı bir plastik merkez iletken desteği olan bir hava dielektrikleri var.
K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları, ayrıca 2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar. SMA ve 3.5mm konektörlerle eşleştirilebilir.
Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.

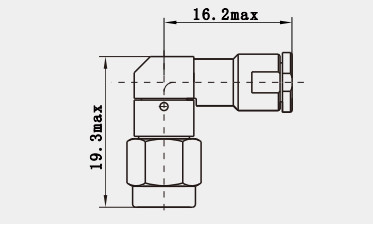

Çizim
Spesifikasyon:
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC~40GHz | |
| Adlık Voltaj | 250VRMS* | |
| Dielektrikler Voltaj direnci | 750VRMS* | |
| İzolasyon Direnci | ≥ 5000 MΩ | |
| Merkezi Direniş | Dış iletken | ≤2.0mΩ |
| Merkezi kondüktör | ≤3.0mΩ | |
| VSWR | ≤1.05 + 0.005f | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Sn-P Bronz, altın kaplama |
| Dişi | Berilyum bronz, altınla kaplanmış | |
| Elastik temas | Berilyum bronz | Altınla kaplanmış |
| Kabuk ve diğer Metal Parçalar | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| İzolatörler | Cam Sinterleme/PTFE/PEI | |
| Sıcaklık | -55°C ~ +125°C | |
Özellikleri:
1Mekanik ve Elektriksel Uyumluluk: Bu konektörler hem mekanik hem de elektrik performansları açısından mevcut SMA ve APC-3.5 konektörleriyle uyumludur.Çeşitli sistemlerde kullanımlarını kolaylaştırmak.
2Güvenilir Montaj Süreci: K-tip 2.92 mm ters kutuplu RF koaksiyel konektörlerinin montaj teknolojisi, tam bir montaj aracı setiyle desteklenen SMA konektörlerine benzer.Bu, montajda hassasiyeti sağlar ve montaj sürecini kolaylaştırır.
3Özel Yapı Tasarımı: Ters Kutupluk Bağlayıcıları, K-Tip 2.92 mm bağlantı cihazları, özel uygulama ihtiyaçlarına veya bağlantı istikrarını ve güvenilirliğini artırmak için özel yapısal tasarımlara sahip olabilir..
Uygulama:
1Yarım iletken testi: Yarım iletken üretimi sırasında, bu konektörler, doğru elektrik performans testleri için test ekipmanlarını yarı iletken yongalarına bağlar.Yüksek frekansları ve geniş bant genişliği yarı iletken testlerinin katı gereksinimlerini karşılar.
2. Kuantum Bilgisayar: Kuantum bilgisayaranın gelişmesiyle birlikte, yüksek performanslı RF konektörlerine artan talep var.92 mm ters kutuplu RF koaksiyel konektörler bu alanda kuantum bitlerini bağlamak ve elektronik kontrol etmek için kullanılır.
3Kablosuz İletişim: Kablosuz iletişimde, bu konektörler baz istasyonlarını, anten sistemlerini ve diğer kablosuz cihazları bağlamak için kullanılır.istikrarlı sinyal iletimi ve alımını sağlamak.
Diğer 2,92 mm Erkek Kadın RF Bağlantısı:
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD14
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD75G
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD8
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Not:
10.000'den fazla türümüz var.RF Adaptörleri,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
