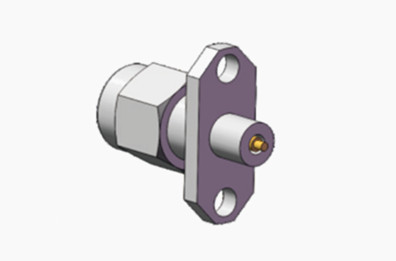

K2.92 Erkek paslanmaz çelik Mikrostrip temas bağlantısı ile iki delikli flens

                 2.92mm Erkek Mikrodalga Bağlantıları RF Kaplama Bakır Bağlantısı


K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları, ayrıca 2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar uzanır. SMA ve 3.5mm konektörleriyle eşleştirilebilirler.

Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.

2.92 mm (Kadın) arayüzü olan yüksek hassasiyetli 50 Ohm koaksiyel konektörler çok yönlü RF ve mikrodalga uygulamaları için tasarlanmıştır.Bu üstün konektörler çeşitli test ve ölçüm ortamlarında geniş bir kullanım buluyor, hücresel iletişimden uydu iletişimine kadar, ekipmanların en iyi şekilde eşleşmesini ve kabloların birbirine bağlanmasını sağlar.Bu konektörler sık kullanımlara dayanacak şekilde tasarlanmıştır.Performansı artırmak için bir hava dielektrik ve düşük kayıplı bir plastik merkez iletken desteği içerirler.

Spesifikasyon:

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

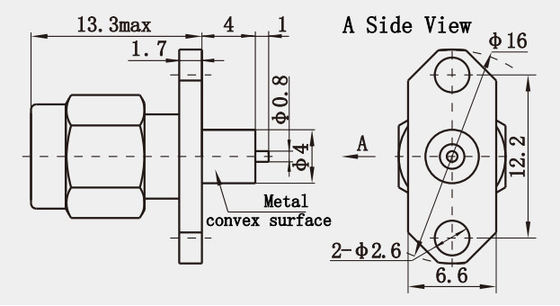

Mikrostrip temas bağlantısı ile K2.92 erkek paslanmaz çelik iki delikli flans çizimi(mm):


Özellikleri:

1Dış iletken çapı: K2.92 serisi RF koaksiyel konektörleri, dış iletken çapı 2.92 mm'ye sahip olup, diğer birçok konektör türüne kıyasla daha kompakt boyutlara sahiptir.
Çalışma Frekansı: Bu konektörler DC'den 40 GHz'e kadar bir frekans aralığında çalışır.
Elektrik performansı:

2. Voltaj Sabit Dalga oranı (VSWR): DC'den 40 GHz'e kadar frekans aralığında, K2.92 serisinin maksimum VSWR'si 1.15, mükemmel elektrik performansını gösterir.
Temas direnci: İç iletkenin temas direnci 3,0 mΩ'dan ve dış iletkenin temas direnci 2,0 mΩ'dan daha az olup, istikrarlı ve güvenilir sinyal iletimini sağlar.

Uygulama:

1Kablosuz İletişim: Bu konektörler, hücresel ağlar, uydu iletişimleri ve Wi-Fi ekipmanları da dahil olmak üzere kablosuz iletişim sistemlerinde yaygın olarak kullanılır.Bu kritik sistemlerde yüksek frekanslı sinyaller için güvenilir bağlantılar sağlarlar..

2Test ve Ölçüm Ekipmanı: Bu konektörler ağ analizatörleri, spektrum analizatörleri ve sinyal jeneratörleri gibi test ve ölçüm araçlarında çok önemlidir.RF devrelerinin ve sistemlerinin doğru ölçümleri ve testleri için hassas bağlantı sağlarlar.

3Yayın ve Akış: Yayın ve akış medya kurulumlarında, K2.92 bağlantı, canlı yayın ve içerik sunumu için gerekli yüksek kaliteli ses ve video sinyali iletimini destekler.
