| yalıtkan: | PTFE | Cinsiyet: | Dişi |
|---|---|---|---|
| Ürün Adı: | 2,92 mm, K tipi, SMK | Ana Özellikler: | 2 Delikli Flanşlı Pano Konnektörleri |
| Ürün: | Milimetre Dalga Konnektörleri | Kaplama: | pasifleştirilmiş |
| Uygulama: | Bilgisayar/LAN'lar | Malzeme: | Paslanmaz çelik |
| Vurgulamak: | K2.92mm RF Koaksiyel Bağlantısı,Paslanmaz çelik RF Koaksiyel Bağlantısı,K Tipi Mikrostrip RF Koaksiyel Bağlantısı |
||

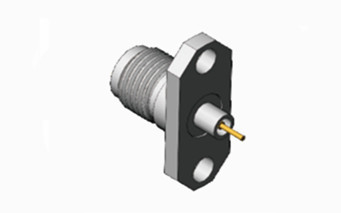

2.92 tipi konektör olarak da bilinen K tipi konektör, yaygın olarak kullanılan milimetre dalga konektör serisidir.5 seri ürünlerKompakt boyutu, hafif tasarımı, yüksek çalışma sıklığı ve güvenilir bağlantısı ile çeşitli uygulamalarda çok değerlidir.

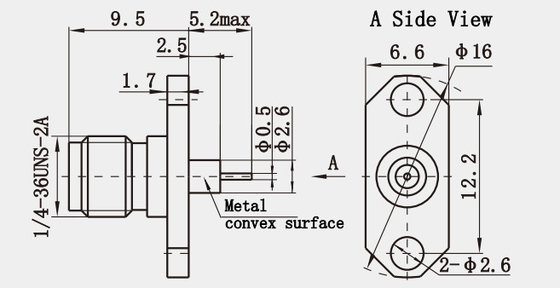

K Tipi K2.92mm Kadın Paslanmaz Çelik RF Koaksiyel Bağlantısı ve Mikrostrip Çizimi - Evet.
Spesifikasyon:
Not: Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 250 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 750 VRMS (Max. Deniz Doluğu) |
| Voltaj sabit dalga oranı VSWR |
≤ 1.05 + 0.005f |
| Temas direnci | Merkezi iletken ≤ 3,0 mΩ |
| Dış iletken ≤ 2,0 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev | Altınla kaplanmış tunç Passifleştirilmiş paslanmaz çelik |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
Diğer 2,92 mm Erkek Kadın RF Bağlantısı
|
Bölüm Numarası
|
Açıklama
|
|
K-KFD3
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD42
|
Paslanmaz çelik 2.92mm Tip K Kadın RF Koaksiyel Bağlantısı
|
|
K-KFD62G
|
2.92mm K Tipi Kadın RF Koaksiyel Bağlantısı
|
|
K-JFD9G |
Paslanmaz çelik 2.92mm Tip K Erkek RF Koaksiyel Bağlantısı
|
1.
2.
3.
4.
Özellikleri:
1Mekanik özellikleri
Güçlü dayanıklılık: Paslanmaz çelikten yapılmış olan konektör mükemmel korozyon direnci ve mekanik dayanıklılığa sahiptir ve sert ortamlarda uzun süre kullanılabilir.
Konforlu montaj: Genellikle ekipman paneline sabitlenmesi ve bağlanması kolay olan çift delikli veya dört delikli flans montajı benimser.Bu tasarım sadece bağlantının istikrarını arttırmakla kalmaz, aynı zamanda kurulum sürecini de basitleştirir.
2Elektrik Performansı
Düşük VSWR: VSWR, konektör performansının en önemli göstergelerinden biridir. Yüksek kaliteli 2.92 mmW RF koaksiyel konektörlerin genellikle düşük VSWR (örneğin 1.2 Max),Bu, sinyal iletimi sırasında daha az enerji kaybı ve daha yüksek iletim verimliliği anlamına gelir..
Yüksek yalıtım direnci: yalıtım direnci değerleri genellikle ≥ 5000Ω'dur ve bu da sinyal sızdırmasını ve müdahaleyi azaltmaya ve sinyal iletim kalitesini iyileştirmeye yardımcı olur.
3Malzeme Özellikleri
Paslanmaz çelik: Yüksek kaliteli paslanmaz çelik malzemesinin kullanılması, sadece bağlantının mekanik dayanıklılığını ve korozyon direncini arttırmakla kalmaz,aynı zamanda uzun süreli kullanım için güvenilirliğini ve istikrarını da sağlar..
Altın kaplama temas yüzeyleri: Bazı üst düzey bağlantı modelleri, temas direncini daha da azaltan ve sinyal iletim kalitesini artıran altın kaplama temas yüzeyleri kullanır.
Uygulama:
1Radar Sistemleri: Yüksek frekanslarda nesneleri tespit etmek ve takip etmek için sivil radar sistemlerinde kullanılır.
2Yayın: Uzun mesafelerde yüksek frekanslı sinyaller iletmek için televizyon ve radyo yayın ekipmanlarında kullanılır.
3Havacılık: İletişim ve navigasyon amaçları için aviyonik sistemlere entegre edilmiştir.
4Bilimsel Araştırma: Yüksek frekanslı hassas ölçümler gerektiren laboratuvar aletlerinde ve test ekipmanlarında kullanılır.
Not:
10.000'den fazla türümüz var.RF Adaptörleri,Eğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bize ulaşın.- Evet..
