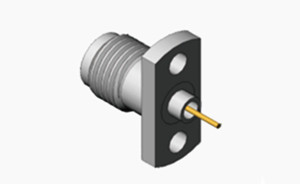

K2.92 Serisi Kadın 2 delikli Flange Paslanmaz Çelik RF Koaksiyel Bağlantısı PTFE Izolatörü ve Pasifleştirilmiş Kaplama ile

                              K2.92 Serisi Kadın 2 delikli Flange Paslanmaz Çelik RF Koaksiyel Bağlantısı

K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları, ayrıca 2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar. SMA ve 3.5mm konektörleriyle eşleştirilebilir.

Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.

2.92 mm dişi arayüzü olan bu yüksek hassasiyetli 50 Ohm koaksiyel konektörler, RF ve mikrodalga frekanslarında çok yönlü uygulamalar için tasarlanmıştır.Çok sayıda test ve ölçüm ortamında mükemmel, hücresel iletişimden uydu iletişimine kadar uzanan, en iyi ekipman ve kablo bağlantısını sağlayan sağlam paslanmaz çelikten üretilen,Bu bağlantılar tekrarlanan bağlantılara dayanmak için tasarlanmıştır.Bir hava dielektrik tasarımı içermektedirler ve düşük kayıplı bir plastik merkez iletken desteği kullanırlar, bu da performanslarını ve dayanıklılıklarını artırır.

Spesifikasyon:

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

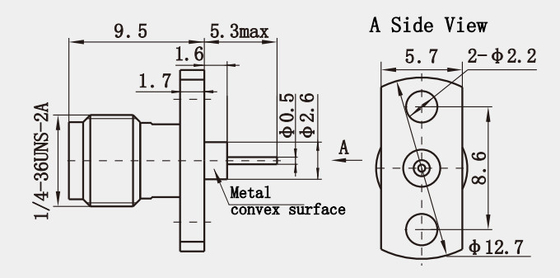

K2.92 Serisi Kadın 2 delikli Flange Paslanmaz Çelik RF Koaksiyel Bağlantısı Çizimi(mm):

Özellikleri:

1. Uyumluluk:
   • Değişkenlik: pratik uygulamalarda esnekliğini ve kolaylığını artıran SMA ve 3,5 mm konektörleri ile değiştirilebilir.Karşılıklı bağlantı geçici olarak kullanılamazken, adaptörler gibi aksesuarlar, farklı seri bağlantıları birbirine bağlamak için kullanılabilir.
2. Diğer özellikler:
   • Hava ortamı: hava iletim ortamı olarak hava iletim hatlarının avantajlarından yararlanmak, düşük VSWR ve düşük yerleştirme kaybı ile sonuçlanır.
   • Yükseltilmiş metal topraklama halkaları: 360° metal-metal teması gerçekleştirilebilir, bu da bağlantının topraklama performansını ve istikrarını artırır.
   • Sıcaklığa uyumluluk: -55°C'den +125°C'ye kadar çevre sıcaklığında normal bir şekilde çalışabilir ve çeşitli zorlu çalışma ortamlarına adapte olur.

Uygulama:

1. Sınav ve ölçüm ekipmanları:
   • Ağ analizörü: Ağ analizatörü, RF bileşenlerinin ve sistemlerin amplitud frekans özelliklerini, faz frekans özelliklerini ve önemli enstrümanların diğer parametrelerini ölçmek için kullanılır.92 mm bağlantı, ağ analizörü test bağlantısını ve test edilen cihazı bağlamak için kullanılabilir.Yüksek frekanslı devrelerin, filtrelerin test edilmesinde,amplifikatörler ve diğer RF cihazları, K2.92 mm bağlantısı, test sinyalinin müdahalesiz olarak iletilmesini sağlamak için istikrarlı bir bağlantı sağlayabilir.
   • Spektrum Analizçileri: Spektrum analizatörleri sinyallerin frekans bileşenlerini ve güç dağılımını analiz etmek için kullanılır.92 mm konektör, mühendislerin sinyal ile ilgili sorunları analiz etmelerine ve teşhis etmelerine yardımcı olmak için test edilecek sinyali spektrum analizatörüne girebilirÖrneğin, kablosuz iletişim ekipmanlarının hata ayıklaması ve bakımı sırasında, bir spektrum analizatörü ve bir K2 kombinasyonu.92 mm konektör, ekipman tarafından yayılan sinyallerin spektrumunun standartlara uygun olup olmadığını tespit etmek için kullanılabilir., ve sinyal müdahalesi gibi sorunlar olup olmadığını.
   • Güçölçer: Güç ölçer RF sinyallerinin güç seviyesini ölçmek için kullanılır. Güç ölçerini ve ölçülen sinyal kaynağını bağlamak için K2.92 mm bağlantısı kullanılabilir.ve düşük yerleştirme kaybı özellikleri ölçüm sonuçlarının doğruluğunu sağlayabilirRF güç güçlendirici, verici ve diğer ekipmanların testinde, K2.92 mm konektörlerin kullanımı, çıkış gücünü doğru bir şekilde ölçebilir ve ekipmanların performansını değerlendirebilir.
