K2.92 İletişim için mikro şeritli Kadın Flange Paslanmaz Çelik RF Koaksiyel Bağlantısı

                  K2.92 İletişim için mikro şeritli Kadın Flange Paslanmaz Çelik RF Koaksiyel Bağlantısı

K tipi (K-type ((2.92mm,SMK) milimetre dalga bağlantıları, ayrıca 2.92mm konektörleri olarak da adlandırılır. En popüler metre dalga konektörlerinden biridir. Geniş frekans aralığı 40GHz'ye kadar. SMA ve 3.5mm konektörleriyle eşleştirilebilir.

Bu K tipi (2.92mm,SMK) konektörlerKüçük boyutlu, hafif ağırlıklı ve bağlantıda çok güvenilir olmalarını sağlayan hava arayüzünü benimsiyorlar.

2.92 mm dişi arayüzü olan yüksek hassasiyetli 50 Ohm koaksiyel konektörler, RF ve mikrodalga uygulamalarında genel amaçlı kullanım için tasarlanmıştır.Bu yüksek performanslı konektörler çok çeşitli test ve ölçüm senaryolarında kullanılır., hücresel iletişimden uydu iletişimine kadar, ekipmanların ve kablo bağlantılarının uygun şekilde eşleşmesini sağlar.Bu konektörler tekrarlanan kullanımlara dayanacak şekilde yapılmıştır.Düşük kayıplı bir plastik merkez iletken desteği olan bir hava dielektrik tasarımı içerirler.

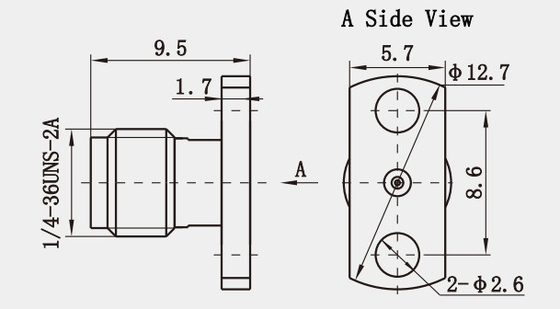

İletişim için mikro şeritli K2.92 Kadın Flange Paslanmaz Çelik RF Koaksiyel Bağlantı Çizimi(mm):

ÖzellikleriK2.92 İletişim için mikro şeritli Kadın Flange Paslanmaz Çelik RF Koaksiyel Bağlantısı(mm):

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Özellikleri:

1. Elektrik Performansı:
   • Karakteristik impedans: 50Ω, RF koaksiyel konektörler için ortak bir standart impedans olan ve iletim sürecinde sinyallerin istikrarını ve eşleşmesini sağlayabilir.
   • Uyumluluk:
     • Değişkenlik: pratik uygulamalarda esnekliğini ve kolaylığını artıran SMA ve 3,5 mm konektörleri ile değiştirilebilir.Karşılıklı bağlantı geçici olarak kullanılamazken, adaptörler gibi aksesuarlar, farklı seri bağlantıları birbirine bağlamak için kullanılabilir.
   • Diğer özellikler:
     • Hava ortamı: hava iletim ortamı olarak hava iletim hatlarının avantajlarından yararlanmak, düşük VSWR ve düşük yerleştirme kaybı ile sonuçlanır.
     • Yükseltilmiş metal topraklama halkaları: 360° metal-metal teması gerçekleştirilebilir, bu da bağlantının topraklama performansını ve istikrarını artırır.
     • Sıcaklığa uyumluluk: -55°C'den +125°C'ye kadar çevre sıcaklığında normal bir şekilde çalışabilir ve çeşitli zorlu çalışma ortamlarına adapte olur.

Uygulama:

1. Anten sistemi:
   • Uydu alıcı anten: Uydu alıcı antenin uzaydan zayıf sinyaller alması gerekir, konektörün gereksinimleri daha yüksektir. k2.92 mm konektörün iyi elektrik performansı ve mekanik istikrarı vardır,Uydu alıcı antenin ve arka uç ekipmanın güvenilir bir şekilde bağlanmasını sağlayabilir, sinyal iletim kaybını azaltır, alınan sinyalin kalitesini arttırır.
   • Radar anteni: Radar sistemindeki antenin yüksek frekanslı ve yüksek güçlü sinyaller iletmesi gerekir ve K2.92mm konektör, radar anteninin konektörün yüksek gereksinimlerini karşılayabilir.Radar sinyallerinin istikrarlı iletilmesini sağlamak için radar antenleri ve sinyal işleme ekipmanları arasındaki bağlantı için kullanılabilir, ve karmaşık ortamlarda iyi dayanıklılığa ve müdahale karşıtı yeteneğe sahiptir.
   • Mikrodalga anteni: Mikrodalga iletişimi ve mikrodalga uzaktan algılama alanında, mikrodalga anteni kilit ekipmanlardan biridir.Anten ve RF ön uç ekipmanlarını bağlayan, ve yüksek frekans özellikleri ve düşük kayıp performansı, mikrodalga sinyali iletim talebini karşılayabilir ve anten sisteminin performansını sağlayabilir.
