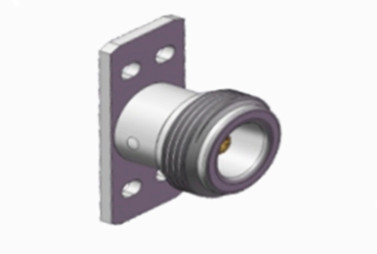

N Mikrostripli Kadın 4 delikli Flange RF Koaksiyel Bağlantısı

Büyük resim : N Mikrostripli Kadın 4 delikli Flange RF Koaksiyel Bağlantısı En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	N-KFD469

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, L/C, Western Union
Yetenek temini:	Ayda 1.000.000 Adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	N Tipi RF Koaksiyel Konnektör	Kaplama:	Altın Kaplama/ Nikel Kaplama
İmpedans:	50Ω	Frekans aralığı:	DC~11GHz
Model:	N-KFD469	Cinsiyet:	Dişi
Malzeme:	Pirinç	yalıtkan:	PTFE
Dayanıklılık:	500 Döngü

N Mikrostripli Kadın 4 delikli Flange RF Koaksiyel Bağlantısı

N tipi konektörler, mükemmel titreşim karşıtı yetenekleri ve elektrik performansı ile tanınan ipli birleştirme ile koaksiyel konektörlerdir.18GHz'e kadar frekansları destekler ve çeşitli RF kablo türleriyle uyumludurlarBu konektörler havacılık, havacılık, radar, mikrodalga ve dijital iletişim ve test ve ölçüm cihazları gibi uygulamalarda yaygın olarak kullanılır.Müşterilerimizin özel gereksinimlerini karşılamak için n tipi konektörler için özelleştirme hizmetleri sunuyoruz.

Özellikleri

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC ~ 11GHz ((Max.18GHz)
Adlık Voltaj	1000VRMS* ((Max.Deniz seviyesi)
Dielektrikler Voltaj direnci	1500VRMS* ((Max.Deniz Dolu)
İzolasyon Direnci	≥5000MΩ
Merkezi Direniş	Dış iletken	≤0,5mΩ
	Merkezi kondüktör	≤1,5mΩ
VSWR	≤1.3
Malzeme ve Mekanik Özellikler
Merkezi Şef	Erkek	Bakır, Altın kaplama
	Dişi	Fosforlu Bronz, Altın kaplama
Dayanıklı İletişim	Fosfor Bronz	Nikel kaplamalı pasifleştirilmiş
Kabuk / Ev	Bakır Paslanmaz çelik	Altın kaplama Pasifleşme
Kablo Klemesi	Bakır	Nikel kaplama
İzolatör	PTFE
Paket	Silikon Kauçuk
Dayanıklılık	500 döngü

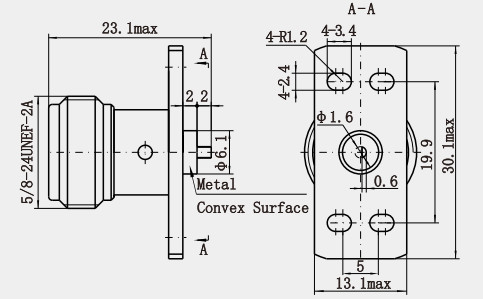

Detaylı çizim

N Mikrostripli Kadın 4 delikli Flange RF Koaksiyel Bağlantısı 0

Çizim:

N Mikrostripli Kadın 4 delikli Flange RF Koaksiyel Bağlantısı 1

Özellikleri:

1Düşük Kayıp: Yüksek kaliteli malzemeler ve hassas üretim süreciyle sinyal iletimi sırasında oluşan kayıp son derece düşüktür.Sinyal iletiminin verimliliğini ve kalitesini artırmaya yardımcı olan.

2Yüksek koruma: kabuk genellikle iyi elektromanyetik koruma performansına sahip metal malzemeden yapılır.Sinyal iletimine dış elektromanyetik müdahalelerin etkisini etkili bir şekilde önleyebilen.

Uygulamalar:

1Yüksek performanslı elektrik özellikleri: N tipi mikro şerit konektörleri, iletim sırasında sinyal bütünlüğünü ve doğruluğunu sağlamak için düşük kayıp ve yüksek kalkanlama etkinliğine sahiptir.Bu, yüksek frekanslı uygulamalarda mükemmel olmasını sağlar., örneğin kablosuz iletişim, uydu iletişim ve diğer alanlar.

2Geniş frekans aralığı uyarlanabilirliği: N tipi mikro şerid konektörleri, düşük frekanslardan yüksek frekanslara geniş bant genişliği iletimini destekler.ve bazı geliştirilmiş N tipi konektör türleri farklı uygulama senaryolarının ihtiyaçlarını karşılamak için 18GHz veya daha yüksek frekans aralığına bile ulaşabilir.

3Güvenilir Mekanik Bağlantı: Döşeli bağlantı ile, N tipi mikro şerit bağlayıcılar titreşim ve şok ortamlarında istikrarlı bir bağlantı sağlayabilir,Çevre faktörlerinden kaynaklanan bağlantı gevşeme veya sinyal kesintisi riskini azaltan.
