N Mikrostripli Kadın RF Koaksiyel Bağlantısı

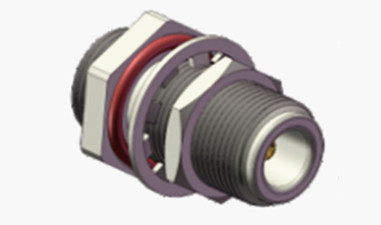

Büyük resim : N Mikrostripli Kadın RF Koaksiyel Bağlantısı En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	N-KYD9

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, L/C, Western Union
Yetenek temini:	Ayda 1.000.000 Adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	N Tipi RF Koaksiyel Konnektör	Kaplama:	Altın Kaplama/ Nikel Kaplama
İmpedans:	50Ω	Frekans aralığı:	DC~11GHz
Model:	N-KYD9	Cinsiyet:	Dişi

N Mikrostripli Kadın RF Koaksiyel Bağlantısı

N tipi konektörler, olağanüstü titreşim dirençleri, optimize edilmiş elektrik performansı ve genişletilmiş frekans yetenekleri ile ünlü, hassas tasarlanmış, ipli koaksiyel arayüzlerdir.Standart modeller genellikle 11 GHz'e kadar destek verirken, gelişmiş konfigürasyonlarımız 18 GHz'e kadar operasyonel bant genişliklerine ulaşıyor.Bu çok yönlü konektörler, çeşitli RF kablo türlerinde sinyal bütünlüğünü korur ve havacılık mühendisliği genelinde yüksek güvenilirlik sistemlerinde ayrılmaz bileşenlerdir., radar ağları, mikrodalga telekomünikasyonları, dijital veri iletimi ve RF enstrümantasyon platformları.Özel uygulama gereksinimlerini ve çevresel zorlukları karşılamak için özel N tipi çözümler tasarlamakta uzmanlaştık.

Özellikleri

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC ~ 11GHz ((Max.18GHz)
Adlık Voltaj	1000VRMS* ((Max.Deniz seviyesi)
Dielektrikler Voltaj direnci	1500VRMS* ((Max.Deniz Dolu)
İzolasyon Direnci	≥5000MΩ
Merkezi Direniş	Dış iletken	≤0,5mΩ
	Merkezi kondüktör	≤1,5mΩ
VSWR	≤1.3
Malzeme ve Mekanik Özellikler
Merkezi Şef	Erkek	Bakır, Altın kaplama
	Dişi	Fosforlu Bronz, Altın kaplama
Dayanıklı İletişim	Fosfor Bronz	Nikel kaplamalı pasifleştirilmiş
Kabuk / Ev	Bakır Paslanmaz çelik	Altın kaplama Pasifleşme
Kablo Klemesi	Bakır	Nikel kaplama
İzolatör	PTFE
Paket	Silikon Kauçuk
Dayanıklılık	500 döngü

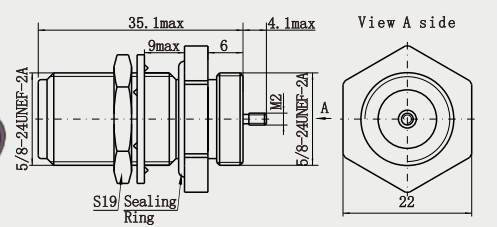

Detaylı çizim

N Mikrostripli Kadın RF Koaksiyel Bağlantısı 0

N Mikrostripli Kadın RF Koaksiyel Bağlantısı 1

Özellikleri:

1Geniş adaptasyon aralığı: Çok çeşitli RF kablolarıyla uyumludur (örneğin yarı sert kablolar, esnek kablolar), adaptörler aracılığıyla SMA, BNC, TNC ve diğer konektörlerle dönüştürülebilir,Mikrodalga ekipmanları için uygundur, havacılık, radar, test enstrümantasyonu ve diğer alanlar 245.
2Yüksek güç yönetimi: büyük güç RF uygulamaları için uygundur, örneğin baz istasyonları, vericiler, uydu iletişimleri vb., küçük konektörlerin (örneğinBNC) 36.
3Konforlu işleme: iğneli bağlantı, el ile veya aletlerle hızlı bir şekilde bağlanmayı ve sökülmeyi kolaylaştırır ve bazı modeller lehimsiz karıştırma yöntemini destekler4.
4Potansiyel sorunlar: impedans eşleşmesine (50Ω ve 75Ω karıştırılamaz), yerleştirmenin ve çıkarmanın aşınması nedeniyle artan yansımaya dikkat edilmelidir,ve kötü kullanımdan kaynaklanan hasar (aşırı sıkıştırma gibi) 35.

Uygulamalar:

1Kablolu Televizyon Ağları: Analog/dijital sinyal aktarımını desteklemek için 75Ω koaksiyel kabloyu gövdeli iletimlere (örneğin CATV sistemleri) bağlar.
2Yayın Göndericisi: Yüksek güç yayın sinyalleri karşılamak için FM / UHF verici için RF çıkış portu.
3Film ve televizyon üretimi: kamera kablosuz mikrofonu, video iletim ekipmanları (mikrodalga iletim gibi) bağlamak.
4Mikrodalga ekipmanları: Mikrodalga fırınlarında, RF ısıtma ekipmanlarında yüksek güçlü mikrodalga sinyallerini iletir.
5Radar dedektörleri: Otomobil çarpışma önleme radarı, hava durumu radarı için RF ön uç bağlantısı.
Parçacık hızlandırıcıları/Nükleer manyetik rezonans: Bilimsel araştırma ekipmanlarında yüksek frekanslı kontrol sinyallerinin veya RF enerjisinin iletilmesi.
