N Parçayla Kadın Mikrostrip RF Koaksiyel Bağlantı

Büyük resim : N Parçayla Kadın Mikrostrip RF Koaksiyel Bağlantı En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	N-KYD13

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, L/C, Western Union
Yetenek temini:	Ayda 1.000.000 Adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	N Tipi RF Koaksiyel Konnektör	Kaplama:	Altın kaplama
Cinsiyet:	Dişi	Frekans aralığı:	DC~11GHz
Model:	N-KYD13	İmpedans:	50Ω

N Parçayla Kadın Mikrostrip RF Koaksiyel Bağlantı

N Tipi bağlantılar, güçlü titreşim direncleri, üstün elektrik performansı,ve 11 GHz'e kadar tipik bir çalışma frekansı. Gelişmiş modellerimiz bu kapasiteyi 18 GHz'e kadar genişletiyor.Bu çok yönlü konektörler, çoklu RF kablo platformlarında olağanüstü sinyal bütünlüğünü gösterir ve havacılık mühendisliği, radar sistemleri, mikrodalga teknolojisi,dijital telekomünikasyon, RF enstrümantasyonu ve yüksek frekanslı test ortamları.

Çeşitli teknik özellikleri karşılamak için uyarlanmış Tip-N çözümleri üretme konusunda uzmanlaştık.Özelleştirme yeteneklerimiz konektör yönelimini (standart veya dik açılı yapılandırmalar) kapsar, montaj stilleri (panel montajı, şasi montajı veya flens montajı tasarımları) ve özel adaptör konfigürasyonları, benzersiz sistem gereksinimlerinize hassas bir şekilde entegre olmasını sağlar.

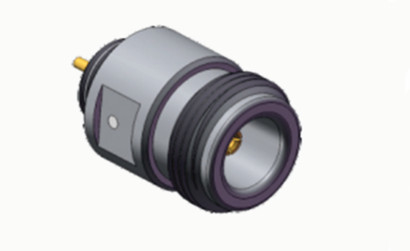

N Parçayla Kadın Mikrostrip RF Koaksiyel Bağlantı 0

Özellikleri

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC ~ 11GHz ((Max.18GHz)
Adlık Voltaj	1000VRMS* ((Max.Deniz seviyesi)
Dielektrikler Voltaj direnci	1500VRMS* ((Max.Deniz Dolu)
İzolasyon Direnci	≥5000MΩ
Merkezi Direniş	Dış iletken	≤0,5mΩ
	Merkezi kondüktör	≤1,5mΩ
VSWR	≤1.3
Malzeme ve Mekanik Özellikler
Merkezi Şef	Erkek	Brass, Nikel kaplama
	Dişi	Fosfor Bronz, Nikel kaplama
Dayanıklı İletişim	Fosfor Bronz	Nikel kaplama
Kabuk / Ev	Bakır, paslanmaz çelik	Nikel kaplama
Kablo Klemesi	Bakır	Nikel kaplama
İzolatör	PTFE
Paket	Silikon Kauçuk
Dayanıklılık	500 döngü

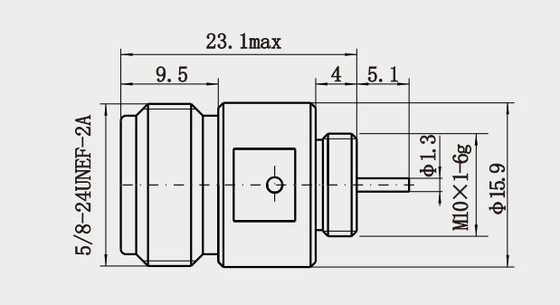

Detaylı çizim

N Parçayla Kadın Mikrostrip RF Koaksiyel Bağlantı 1

Özellikleri:

1Mekanik özellikleri
Filtralı bağlantı tasarımı: döner sıkıştırma yoluyla güvenilir bağlantı, iyi mekanik istikrar ve titreşim direnci sağlayan, titreşim ortamları için uygun (örneğin, havacılık,Otomobil ekipmanları).
Çoklu montaj: Farklı alan gereksinimlerini karşılamak için düz, sağ açı, flange montajı veya bulkhead montajı yapılandırmalarını destekler.
Dayanıklılık: Metal malzemeler (bakır veya paslanmaz çelik gibi) aşınma direnci, korozyon direnci ve uzun süreli güvenilirliği sağlamak için kaplama (altın veya gümüş kaplama gibi) ile birleştirilir.

Uygulamalar:

1. havacılık
Radar sistemleri: yüksek güçlü, yüksek frekanslı sinyal iletim ihtiyaçlarına uyarlanan radar alıcı modülleri ve antenleri bağlamak için kullanılır14.
Elektronik savaş ekipmanları: Askeri iletişim ve engelleme sistemlerinde, N bağlantıları titreşime dayanıklı, su geçirmez ve toz geçirmez güvenilir bağlantılar sağlar14.
Aviyonik ekipman: uçuştaki iletişim ve navigasyon sistemlerinde kullanılan, aşırı sıcaklıklara ve mekanik şok ortamlarına adapte olan14.
2Endüstri ve Araştırma
Mikrodalga deneyleri ve RF Ar-Ge: Anten tasarımı ve malzeme analizi gibi laboratuvar ortamlarında yüksek frekanslı sinyal testlerini ve ekipman entegrasyonunu desteklemek14.
Yüksek performanslı veri merkezleri: Sinyal bütünlüğünü sağlamak için sunucular ve iletişim cihazları arasındaki yüksek hızlı RF bağlantıları için4.
