Nikel kaplı N Perde Kadın Flanş Montaj RF Koaksiyel Bağlantı

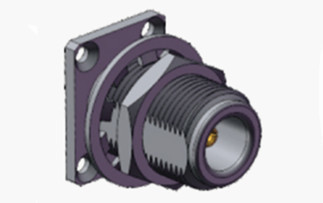

Büyük resim : Nikel kaplı N Perde Kadın Flanş Montaj RF Koaksiyel Bağlantı En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	ELT (Elite)
Sertifika:	ISO-9001-2015
Model numarası:	N-kyfd1

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 adet.
Fiyat:	negotiable
Ambalaj bilgileri:	Standart ihracat kartonu
Teslim süresi:	5-7 iş günü içinde (stoklar için)
Ödeme koşulları:	T/T, L/C, Western Union
Yetenek temini:	Ayda 1.000.000 Adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	N Tipi RF Koaksiyel Konnektör	Kaplama:	Nikel kaplama
İmpedans:	50Ω	Frekans aralığı:	DC~11GHz
Model:	N-kyfd1	Cinsiyet:	Dişi

Nikel kaplı N Perde Kadın Flanş Montaj RF Koaksiyel Bağlantı

N tipi bağlantılar, olağanüstü titreşim direncini ve optimize edilmiş elektrik performansını sağlayan vida ipliği bağlanma mekanizmalarını kullanır.Gelişmiş modellerimiz 18 GHz'e kadar operasyon yeteneklerini genişletiyor.Bu konektörler çeşitli RF kablo türleriyle uyumluluğu korur ve aviyonik, havacılık sistemleri, radar ağları, mikrodalga uygulamaları,Dijital iletişim altyapısı, ve hassas ölçüm ekipmanları.

Mühendisler ekibimiz, tam özelliklere uyan özel N tipi çözümler üretmekte uzmanlaşmıştır.veya flens montajı tasarımları, tam uygulama ihtiyaçlarını karşılamak için tamamen özelleştirilmiş adaptörler ve konektörler sağlıyoruz.

Özellikleri

Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC ~ 11GHz ((Max.18GHz)
Adlık Voltaj	1000VRMS* ((Max.Deniz seviyesi)
Dielektrikler Voltaj direnci	1500VRMS* ((Max.Deniz Dolu)
İzolasyon Direnci	≥5000MΩ
Merkezi Direniş	Dış iletken	≤0,5mΩ
	Merkezi kondüktör	≤1,5mΩ
VSWR	≤1.3
Malzeme ve Mekanik Özellikler
Merkezi Şef	Erkek	Bakır, Altın kaplama
	Dişi	Fosforlu Bronz, Altın kaplama
Dayanıklı İletişim	Fosfor Bronz	Nikel kaplamalı pasifleştirilmiş
Kabuk / Ev	Bakır Paslanmaz çelik	Altın kaplama Pasifleşme
Kablo Klemesi	Bakır	Nikel kaplama
İzolatör	PTFE
Paket	Silikon Kauçuk
Dayanıklılık	500 döngü

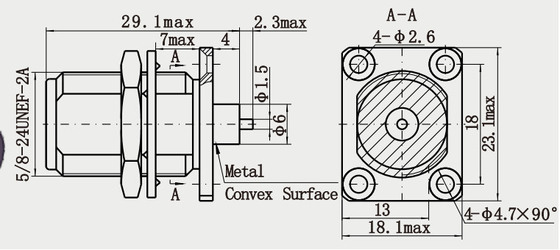

Detaylı çizim

Nikel kaplı N Perde Kadın Flanş Montaj RF Koaksiyel Bağlantı 0

Nikel kaplı N Perde Kadın Flanş Montaj RF Koaksiyel Bağlantı 1

Özellikleri:

1. Filtrli bağlantı tasarımı: Döner sıkıştırma yoluyla güvenilir bağlantı, iyi mekanik istikrar ve titreşim direnci sağlayarak, titreşim ortamları için uygundur (örneğin, havacılık,Otomobil ekipmanları).
2Çoklu montaj: Farklı alan gereksinimlerini karşılamak için Düz, Sağ Köşeli, Flange Mount veya Bulkhead Mount yapılandırmalarını destekler.

Uygulamalar:

1Yayın ve Radyo ve Televizyon
Yayın TV Göndericisi: Göndericinin yüksek frekanslı RF sinyalleri (örneğin, UHF/VHF bantları) iletmek için antenle bağlantı kurmak için kullanılır, böylece istikrarlı sinyal kapsamı sağlanır34.
Kablo TV ağları: Kablo dağıtım sistemlerinde, N tipi bağlantılar, koaksiyel kabloları analog/dijital sinyal iletimini destekleyen ekipmanlarla bağlamak için kullanılır3.
2Test ve ölçüm aletleri
Vektör Ağı Analizörü/Spektrum Analizörü: Yüksek hassasiyetli sinyal testini desteklemek için test edilen cihazı enstrümanla bağlamak için standart bir arayüz olarak kullanılır (örneğin, DC 18 GHz) 14.
Sinyal jeneratörleri/oskilloskopları: düşük yansıma ve düşük kaybı sağlamak için RF sinyali giriş/çıkış için1
