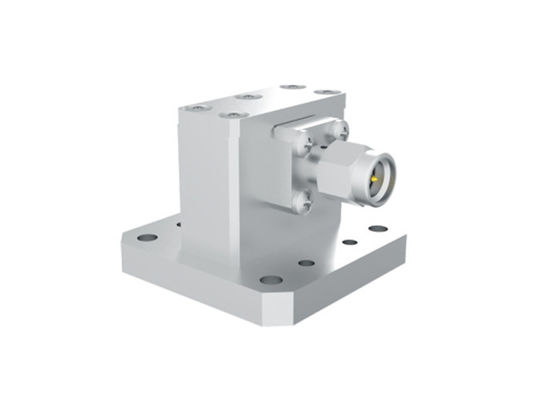

7.5GHz~18GHz WRD750 SMA Erkek Dik Açı Dalga Kılavuzu Koaksiyel Adaptör SMA/WRD750-JF
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | WRD750 Koaksiyel Adaptörlere Dalga Kılavuzu | Malzeme: | Pirinç |
|---|---|---|---|
| Kaplama: | Nikel kaplama | Frekans Aralığı: | 7.5GHz-18GHz |
| Bağlayıcı: | SMA erkek | VSWR: | 1.3 |
| Dalga Kılavuzu Boyutu: | WRD650 | Vücut tarzı: | Dik açı |
| Dalga Kılavuzu Boyutu: | WRD750 | ||
| Vurgulamak: | WRD750'den SMA dik açı adaptörüne,7.5-18GHz dalga kılavuzu koaksiyel adaptör,WRD750 dalga kılavuzu SMA adaptörüne |
||
7.5GHz~18GHz WRD750'den SMA Erkek Dik Açı Dalga Kılavuzu - Koaksiyel Adaptör
Frekansı dalga kılavuzu - koaksiyel adaptörlerişlenmiş Elite Electronic (ELT) kapsar 5.4GHz-110GHz. Yüksek güvenilirlik, küçük boyut ve mükemmel performans ile mikrodalga ölçüm ve milimetre dalga ekipmanlarında yaygın olarak kullanılmaktadır. Dalga kılavuzu standart dikdörtgen ve çift oluklu dalga kılavuzlarınasahiptir ve standart olmayan dalga kılavuzları kullanıcı gereksinimlerine göre özelleştirilebilir. Koaksiyel uç bağlantı arayüzü şunları içerir: N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 ve mikroşerit. Dalga kılavuzu - koaksiyel adaptörler arayüz yönelimine göre iki tipe ayrılır: uç fırlatma ve dik açı fırlatma. Bunlardan RA fırlatma tipi aynı zamanda yüksek güçlü bir yapıolarak da kullanılabilir.
Özellikleri SMA/WRD750-JF:
| Ürün Adı | WRD750'den SMA Erkek Dalga Kılavuzu - Koaksiyel Adaptörler |
| Model No. | SMA/WRD750-JF |
| Koaksiyel Tip | SMA erkek |
| Dalga Kılavuzu Boyutu | WRD750 |
| Gövde Stili | Dik açı |
| Frekans Aralığı | 7.5GHz-18GHz |
| Empedans | 50 Ohm |
| VSWR | 1.3 |
Avantajları:
-Dalga kılavuzu adaptörlerimiz yüksek güvenilirlik, minyatür boyut ve mükemmel performans vb. özelliklere sahiptir, bu da onları mikrodalga ölçüm ve milimetre dalga cihazlarında vb. yaygın olarak benimsenmesini sağlar.

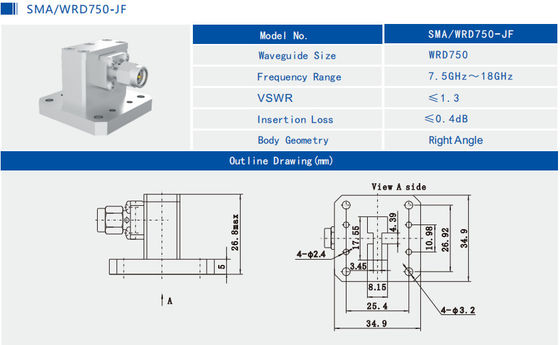

Ana Çizim ve Resimleri WRD750'den SMA Erkek Dalga Kılavuzu - Koaksiyel Adaptör SMA/WRD750-JF:
İlgili WRD Dalga Kılavuzu - Koaksiyel Adaptörler Elite Electronic'ten.
| Model Numarası | Açıklama | Not |
| N/WRD500-KF1 | WRD500'den N Tipi dişi uç fırlatma adaptörleri | 6GHz~18GHz |
| K/WRD180-KF | WRD180'den K2.92mm dişi dik açı adaptörleri | 18GHz~40GHz |
| SMA/WRD650-JF | WRD650'den SMA erkek dik açı adaptörleri | 6GHz~18GHz |
| Özel Tip | Özelleştirilmiş boyutlar kabul edilebilir |
Dalga Kılavuzu Standardı Çapraz Referansları
| Çin Standardı | Uluslararası Standart | Frekans Aralığı (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOT:
1.000'den fazla Dalga Kılavuzu - Koaksiyel Adaptör tipimiz mevcuttur, kullandığınız adaptör bulunamazsa lütfen detaylarınızla bizimle iletişime geçin. ODM boyutları memnuniyetle karşılanır.
