8.2GHz~12.5GHz WR90 SMA'ya Kadın Son Başlatma Dalga Kılavuzu Koaksi Adaptörü SMA/BJ100-KFE2
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | WR90 Dalga Kılavuzundan Koaksiyel Adaptörlere | Malzeme: | Pirinç |
|---|---|---|---|
| Kaplama: | Altın kaplama | Frekans Aralığı: | 8.2GHz-12.5GHz |
| Bağlayıcı: | SMA Dişi | VSWR: | 1.25 |
| Dalga Kılavuzu Boyutu: | WR90 | Vücut tarzı: | Lansmanı Sonlandır |
| Vurgulamak: | SMA Dişi Uçtan Başlatma Dalga Kılavuzu Adaptörü,Koaksiyel Adaptör Dalga Kılavuzu Adaptörü,8.2GHz~12.5GHz Dalga Kılavuzu Adaptörü |
||
8.2GHz~12.5GHz WR90 - SMA Dişi Uçtan Fırlatma Dalga Kılavuzu - Koaksiyel Adaptör
Frekansıdalga kılavuzu - koaksiyel adaptörlertarafından işlenir Elite Electronic (ELT) kapsar 5.4GHz-110GHz. Yüksek güvenilirlik, küçük boyut ve mükemmel performans ile mikrodalga ölçümü ve milimetre dalga ekipmanlarında yaygın olarak kullanılır. Dalga kılavuzu standart dikdörtgen ve çift sırtlı dalga kılavuzlarına sahiptir ve standart olmayan dalga kılavuzları kullanıcı gereksinimlerine göre özelleştirilebilir. Koaksiyel uç bağlantı arayüzü şunları içerir: N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 ve mikroşerit. Dalga kılavuzu - koaksiyel adaptörler, arayüz yönüne göre iki tipe ayrılır: uçtan fırlatma ve dik açılı fırlatma. Bunlardan RA fırlatma tipi aynı zamanda yüksek güçlü bir yapı olarak da kullanılabilir.
Özellikleri SMA/BJ100-KFE2:
| Ürün Adı | WR90 - SMA Dişi Dalga Kılavuzu - Koaksiyel Adaptörler |
| Model No. | SMA/BJ100-KFE2 |
| Koaksiyel tipi | SMA Dişi |
| Dalga Kılavuzu Boyutu | WR90 |
| Gövde Stili | Uçtan Fırlatma |
| Frekans Aralığı6 | 8.2GHz-12.5GHz |
| SMA Empedansı | 50 Ohm |
| VSWR | 1.25 |
Avantajları:
-Dalga kılavuzu adaptörlerimiz, yüksek güvenilirlik, minyatür boyut ve mükemmel performans vb. özelliklere sahiptir, bu da onları mikrodalga ölçümü ve milimetre dalga cihazlarında yaygın olarak benimsenmesini sağlar.

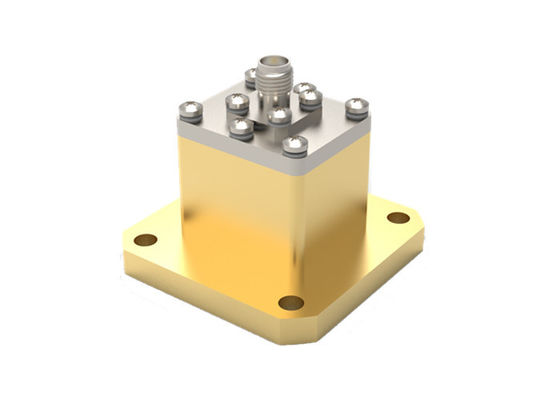

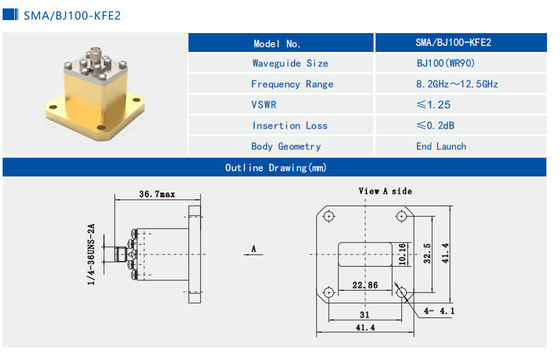

Şeması ve Resimleri WR90 - SMA Dişi Dalga Kılavuzu - Koaksiyel Adaptör SMA/BJ100-KFE2:
İlgili Elite Electronic'in SMA Dişi Dalga Kılavuzu - Koaksiyel Adaptörleri .
| Model Numarası | Açıklama | Not |
| SMA/BJ100-KF6 | WR90 - SMA dişi uçtan fırlatma adaptörleri | 8.2GHz~12.5GHz |
| SMA/BJ120-KFE | WR75 - SMA dişi uçtan fırlatma adaptörleri | 9.84GHz~15GHz |
| SMA/BJ120-KF6 | WR75 - SMA dişi dik açılı adaptörler | 9.84GHz~15GHz |
| SMA/BJ140-KFE | WR62 - SMA dişi uçtan fırlatma adaptörleri | 11.9GHz~18GHz |
| SMA/BJ140-KF15 | WR62 - SMA dişi dik açılı adaptörler | 11.9GHz~18GHz |
| SMA/BJ180-KFE5 | WR51 - SMA dişi uçtan fırlatma adaptörleri | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | WR51 - SMA dişi dik açılı adaptörler | 14.5GHz~22GHz |
Dalga kılavuzu Standardının Çapraz Referansları
| Çin Standardı | Uluslararası Standart | Frekans Aralığı (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
NOT:
Seçim için 1.000'den fazla Dalga Kılavuzu - Koaksiyel Adaptör çeşidimiz bulunmaktadır, kullandığınız adaptör bulunamazsa, lütfen bizimle detaylarınızla iletişime geçin. ODM boyutu memnuniyetle karşılanır.
