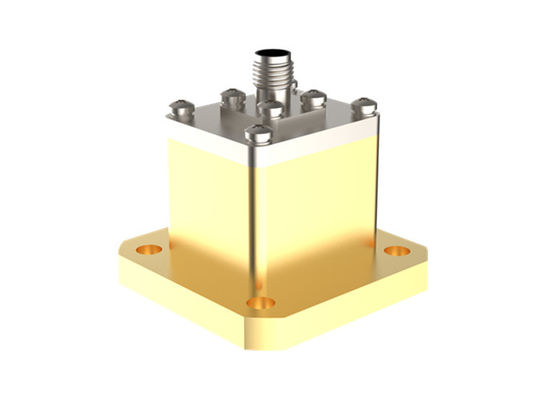

9.84GHz~15GHz WR75 BJ120'den SMA Dişi Uç Fırlatma Dalga Kılavuzu Koaksiyel Adaptör Pirinç SMA/BJ120-KFE
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün adı: | WR75 Dalga Kılavuzu Koaksatörler | Malzeme: | Pirinç |
|---|---|---|---|
| Kaplama: | Altın kaplama | Frekans Aralığı: | 9.84GHZ-15GHZ |
| Bağlayıcı: | SMA Dişi | VSWR: | 1.25 |
| Dalga Kılavuzu Boyutu: | WR75 | Vücut tarzı: | Lansmanı Sonlandır |
| Vurgulamak: | WR75 dalga kılavuzu - SMA adaptörü,9.84-15GHz dalga kılavuzu koaksiyel adaptör,Pirinç BJ120 uç fırlatma adaptörü |
||
9.84GHz~15GHz WR75'den SMA Dişi Son Lansman Dalga Kılavuzu - Koaksiyel Adaptöre
Frekansı dalga kılavuzu - koaksiyel adaptörler tarafından işlenir Elite Electronic (ELT) kapsar 5.4GHz-110GHz. Yüksek güvenilirlik, küçük boyut ve mükemmel performans ile mikrodalga ölçüm ve milimetre dalga ekipmanlarında yaygın olarak kullanılır. Dalga kılavuzu standart dikdörtgen ve çift oluklu dalga kılavuzlarına sahiptir ve standart olmayan dalga kılavuzları kullanıcı gereksinimlerine göre özelleştirilebilir. Koaksiyel uç bağlantı arayüzü şunları içerir: N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 ve mikroşerit. Dalga kılavuzu - koaksiyel adaptörler, arayüz yönelimine göre son lansman ve dik açılı lansman olmak üzere iki tipe ayrılır. Bunlardan RA lansman tipi aynı zamanda yüksek güçlü bir yapı olarak da kullanılabilir.
Özellikleri SMA/BJ120-KFE:
| Ürün Adı | WR75'den SMA Dişi Dalga Kılavuzu - Koaksiyel Adaptörlere |
| Model No. | SMA/BJ120-KFE |
| Koaksiyel Tip | SMA Dişi |
| Dalga Kılavuzu Boyutu | WR75 |
| Gövde Stili | Son Lansman |
| Frekans Aralığı | 9.84GHz-15GHz |
| Empedans | 50 Ohm |
| VSWR | 1.25 |
Avantajları:
-Dalga kılavuzu adaptörlerimiz yüksek güvenilirlik, minyatür boyut ve mükemmel performans vb. özelliklere sahiptir, bu da onları mikrodalga ölçüm ve milimetre dalga cihazlarında vb. yaygın olarak benimsenmesini sağlar.

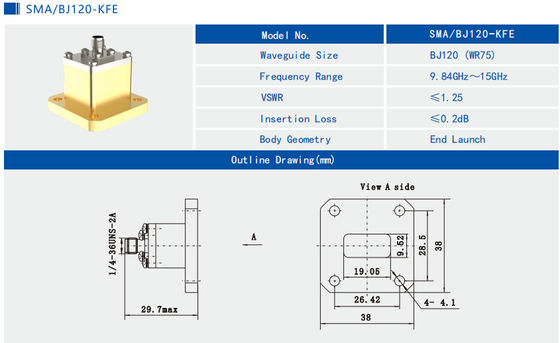

Ana Çizim ve Resimleri WR75 SMA Dişi Dalga Kılavuzu - Koaksiyel Adaptör SMA/BJ120-KFE:
İlgili SMA Dişi Dalga Kılavuzu - Koaksiyel Adaptörler Elite Electronic'ten.
| Model Numarası | Açıklama | Not |
| SMA/BJ100-KFE2 | WR90'dan SMA dişi dik açılı adaptörlere | 8.2GHz~12.5GHz |
| SMA/BJ100-KF6 | WR90'dan SMA dişi dik açılı adaptörler | 8.2GHz~12.5GHz |
| SMA/BJ120-KF6 | WR75'den SMA dişi dik açılı adaptörlere | 9.84GHz~15GHz |
| SMA/BJ140-KFE | WR62'den SMA dişi son lansman adaptörlerine | 11.9GHz~18GHz |
| SMA/BJ140-KF15 | WR62'den SMA dişi dik açılı adaptörlere | 11.9GHz~18GHz |
| SMA/BJ180-KFE5 | WR51'den SMA dişi son lansman adaptörlerine | 14.5GHz~22GHz |
| SMA/BJ180-KF2 | WR51'den SMA dişi dik açılı adaptörlere | 14.5GHz~22GHz |
Dalga Kılavuzu Standardı Çapraz Referansları
| Çin Standardı | Uluslararası Standart | Frekans Aralığı (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
NOT:
Seçenekler için 1.000'den fazla Dalga Kılavuzu - Koaksiyel Adaptör tipimiz bulunmaktadır, kullandığınız adaptör bulunamazsa lütfen detaylarınızla bizimle iletişime geçin. ODM boyutu memnuniyetle karşılanır.
