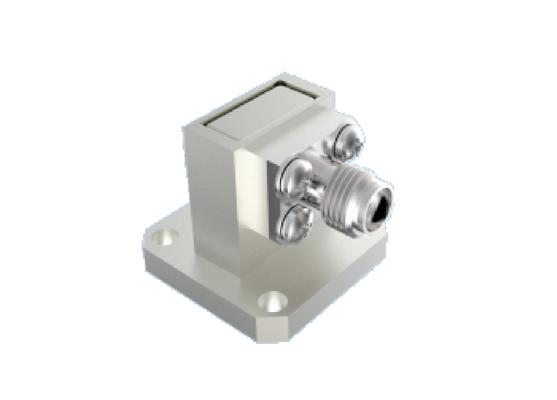

WR28 BJ320 Sağ Açı Dalga Kılavuzu - 2.92mm K Tipi Koaksiyel Adaptör 26.4 GHz-38 GHz Ka Bant Havacılık Sınıfı RF Dalga Kılavuzu Koaksiyel Geçiş Konnektörü
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Ürün Adı: | WR28 - 2,92 mm Adaptör | Modeli: | BTZH-P1J-3 |
|---|---|---|---|
| Frekans Aralığı: | 26.4GHz~38GHz | Merkez Şefi: | Bakır alaşımı, altın kaplama |
| Dış İletken: | Alüminyum alaşımı, doğa rengi iletken oksidasyon | Yapı: | Lansmanı Sonlandır |
| Koaksiyel Bağlantı Noktası: | 2,92 mm K Tipi | Dalga Kılavuzu Bağlantı Noktası: | BJ320 / WR28 |
| Montaj Yöntemi: | 4 Delikli Flanş montajı | VSWR: | ≤1,25 |
| Ekleme Kaybı: | ≤0.25dB | Ağırlık: | ≤16g |
| Vurgulamak: | WR28 dik açılı dalga kılavuzu adaptörü,2,92 mm K tipi koaksiyel konnektör |
||
Ürün Tanımı:
Dalga kılavuzu (2.92mm) mmDalga
Elite Electronics, havacılık sınıfı dalga kılavuzu ile koaksiyel adaptör üretir.Dikdörtgen dalga kılavuzu portları şunları içerir:: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34), BJ320 ((WR28), BJ400 ((WR22), BJ500 ((WR19), BJ620 ((WR15), BJ740 ((WR12), BJ900 ((WR10),BJ 1200 ((WR8) Koaksiyel arayüz kapağı SMA, 2.92 mm, 2.4 mm ve 1.85 mm, 1.0 mm, 0.8 mm serisi. Her dalga kılavuzu portu, tam dalga kılavuzu bant genişliğini destekler.kompakt dış hat boyutları, iyi tutarlılıkla mükemmel elektrik performansı ve hafif ağırlık (≤20 g), bu ürünler çeşitli uzay araçlarında yaygın olarak kullanılır.
2.92mmWave konektörleri, K Tipi konektör olarak da bilinir. K Tipi konektör, 40 GHz'e kadar maksimum çalışma frekansına sahip yaygın olarak kullanılan milimetre dalga konektörüdür.92 mm bağlantıları var. Kablo bağlantıları var.Hava dielektrik arayüzüne sahip, tamamen değiştirilebilir ve SMA serisi ve 3.5mm bağlantıları ile uyumludur.Kompakt boyut da dahil olmak üzere kilit avantajlar sunuyor, hafif tasarım, yüksek çalışma sıklığı ve istikrarlı, güvenilir bağlantı.
Çizelge Boyutudalga kılavuzu WR28 ile K tipi konektörler:
Model numarası:BTZH-P1J-3
Daha fazla dalga yönü bağlantısı,Lütfen ürün kataloğu için bizimle iletişime geçmekten çekinmeyin.. |Özel Çözümler Mümkün
Uygulamalar:
Xi'an Elite Electronics bir Sistematik Bağlantı Çözümü'nün önde gelen üreticisiTemel olarak havacılık, havacılık, navigasyon, radar, iletişim, ölçüm alanlarında hizmet vermektedir.ElektronikTarlalar. Yüksek kaliteli ürünlerimiz sert ortamlarda dayanıklılık ve güvenilirlik sağlamak için en iyi malzemeleri ve sıkı süreçleri kullanır.
Ambalaj ve Nakliye
Paketleme:
Budalga kılavuzu WR 28 ile koaksiyel K tipi 2.92mmBağlantılartransit sırasında korunmasını sağlamak için kartona dikkatlice paketlenmiştir.
Nakliye:
Gemiyi gönderiyoruz.dalga kılavuzu WR28 ile koaksiyel K tipi 2.92mmBağlantılarMüşterilerimize güvenli ve hızlı teslimatı sağlamak için güvenilir bir kurye hizmeti kullanıyoruz.
Dalga rehberi liman karşılaştırması
|
BJ. (Çin Standart) |
WR | Frekans (GHz) | İç genişliği | İç yükseklik | Ortak Frekans Çubuğu |
| BJ70 | WR137 | 5.388.17 | 34.85 | 15.8 | C/X bantı |
| BJ84 | WR112 | 6.57'9.99 | 28.5 | 12.62 | X bantı |
| BJ100 | WR90 | 8.20 ¢12.50 | 22.86 | 10.16 | X bantı |
| BJ120 | WR75 | 9.84 ¢ 15.00 | 19.05 | 9.525 | Ku düşük frekanslı. |
| BJ140 | WR62 | 11.90 ¢ 18.00 | 15.8 | 7.9 | Ku grubu |
| BJ180 | WR51 | 15.80 ¢ 24.00 | 12.95 | 6.48 | Ku yüksek/K düşük frekanslı. |
| BJ220 | WR42 | 18.00 ¢ 26.50 | 10.67 | 5.33 | K bandı |
| BJ260 | WR34 | 21.70 ¢ 33.00 | 8.636 | 4.318 | Düşük frekanslı. |
| BJ320 | WR28 | 26.50 ¢ 40.00 | 7.112 | 3.556 | Ka |
| BJ400 | WR22 | 33.00 ¢ 50.00 | 5.69 | 2.845 | Ka Yüksek frekans. / U |
| BJ500 | WR19 | 39.20 ¢ 59.60 | 4.775 | 2.388 | U/V bantı |
| BJ620 | WR15 | 50.00 ¢75.00 | 3.759 | 1.88 | V grubu |
| BJ740 | WR12 | 60.50 ¢ 91.90 | 3.099 | 1.549 | E grubu |
| BJ900 | WR10 | 75.00 ¢ 110.0 | 2.54 | 1.27 | W bandı |
| BJ1200 | WR08 | 92.20 ¢ 140.0 | 2.032 | 1.016 | F bandı |
