Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | TNC Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Dayanıklılık: | 500 Döngü |
| İletişim malzemesi: | Pirinç, BeCu | Malzeme: | Pirinç |
| Türü: | dümdüz | ||
| Vurgulamak: | tnc bölme konektörü,tnc jak konektörü |
||

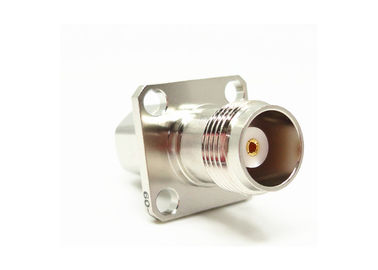

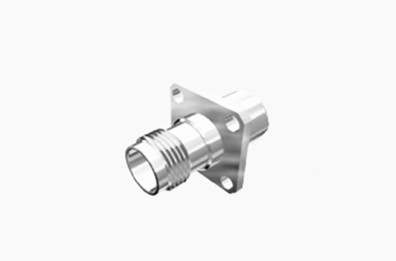

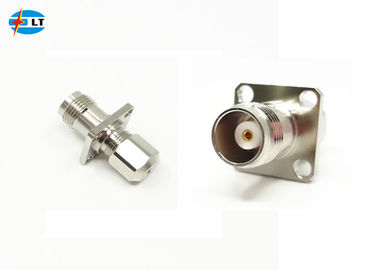

SFF-50-1.5-1/SYV-50-2-1 Kablosu için TNC Düz Kadın 4 Delik Flange RF Koaksiyel Bağlantısı
TNC serisi ürünü, BNC konektörünün iplikli bir versiyonu olarak tasarlanmıştır. TNC RF konektörleri çiftleşme için vida ipliklere sahiptir.Sürekli 50 ohm impedanslı hileli su geçirmez birimlerDC-11ghZ'den çalışan, iki tür TNC konektörü vardır: standart ve ters polarite. Bu düşük maliyetli konektörler tipik olarak dökme dökme ve kalıplı bileşenleri kullanır.Performansı endüstriyel veya askeri sınıf ürünlerle eşit olmayacak.Anten bağlantıları için yaygın olarak kullanılan, TNC'nin aviyonik, savunma,İletişim ve genel endüstriyel piyasalarTers kutupluk ve 75 ohm TNC de mevcut.
Spesifikasyon
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
|
Elektriksel Özellikler
|
||||
|
İmpedans
|
50Ω
|
|||
|
Frekans aralığı
|
DC~4GHz
|
|||
|
Adlık Voltaj
|
2500VRMS (En yüksek deniz seviyesi)
|
|||
|
Dielektrikler Voltaj direnci
|
750VRMS (En yüksek deniz seviyesi)
|
|||
|
İzolasyon Direnci
|
≥2000MΩ
|
|||
|
Temas direnci
|
Dış iletken
|
≤6mΩ
|
||
|
Merkezi kondüktör
|
≤1,5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
Mekanik Özellikleri
Çevre Özellikleri:
| Çalışma sıcaklığı | -30 ila +70°C. |
Detaylı çizim
Özellikleri:
1Performansı endüstriyel veya askeri sınıf ürünlerine eşit olmayacak olsa da,bu RF crimp konektörleri çeşitli ticari uygulamalarda kullanılmak için idealdir.
2, TNC serisi RF Elektronik konektör, BNC konektörünün iplikli bir versiyonu olarak tasarlanmıştır.
3RF TNC konektörleri, DC-11 GHz'den çalışan sabit 50 ohm impedanslı minyatür, iplikli su geçirmez birimlerdir.
4İki tür TNC konektörü vardır: standart ve ters kutup.
5Bu düşük maliyetli Çin tedarikçisi fabrika RF konektörü tipik olarak dökme dökme ve kalıplı bileşenleri kullanır.
6TNC serisi ürünleri bir çeşit sarmal birleşimdir, sık sık çalışma genişliğine sahiptir, güvenilir bir birleşimdir.
Uygulama:
1Kablosuz İletişim:
TNC konektörleri, baz istasyonları, anten sistemleri ve radyo ekipmanları gibi kablosuz iletişim sistemlerinde yaygın olarak kullanılır.Mükemmel elektrik performansı, istikrarlı ve verimli sinyal iletimini sağlar.
2Test ve ölçüm ekipmanları:
Elektronik test ve ölçüm ekipmanlarında, TNC konektörleri sinyal jeneratörlerini, spektrum analizatörlerini ve diğer ölçüm aletlerini bağlamak için kullanılır.Yüksek hassasiyetleri ve düşük kayıp özellikleri onları test ekipmanları için ideal hale getirir.
3Endüstriyel Otomasyon:
Endüstriyel otomasyon kontrol sistemlerinde, doğru ve gerçek zamanlı veri aktarımını sağlamak için çeşitli sensörleri ve denetleyicileri bağlamak için TNC konektörleri kullanılır.
4Bilimsel Araştırma:
Bilimsel araştırmalarda, özellikle fizik deneylerinde ve astronomik gözlem ekipmanlarında,TNC konektörleri, yüksek sıklıklı sinyal kaynaklarını ve yüksek sadakatli sinyal iletimi sağlamak için alıcı ekipmanları bağlamak için kullanılır.
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
