| Ürün Adı: | BNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| Dayanıklılık: | 500 Döngü | Temas Malzemesi: | Pirinç, BeCu |
| Malzeme: | Pirinç | Tasarım Standardı:: | IEC 60169-8 |
| Türü: | dümdüz | Cinsiyet: | Dişi |
| Vurgulamak: | Su geçirmez kırpma tipi RF konektörü,Perdeye sıkıştırma tipi bağlantısı,BNC Crimp Tipi Bağlantısı |
||

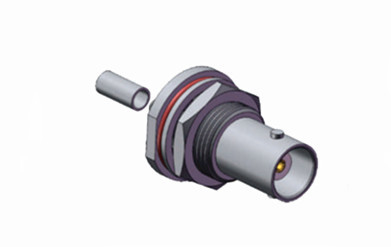

BNC Su geçirmez Kadın Parçacık Crimp Tip Bağlantısı ile Islak Çevredeki Güvenilir RF Bağlantıları Sağlayın
BNC konektörü, Bayonet Neill olarak da bilinir. BNC konektörü, Bayonet Neill-Concelman konektörü olarak da bilinir. Koaksiyel kablolar için kullanılan küçük, hızlı bir bağlantı / bağlantı kesme RF konektörüdür.Kadın bağlayıcıda iki süngü ucu bulunur ve çiftleme fındığının sadece dörtte birini çevirerek eşleştirilebilir. BNC konektörleri, RG-58, 59, RG-179, RG-316 gibi minyatürden minyatürün altındaki koaksiyel kabloları sonlandırmak için idealdir.ve diğer radyo frekanslı elektronik ekipmanlar, test aletleri, video sinyalleri ve bir zamanlar 10BASE2 bilgisayar ağları için popüler bir konektördü.BNC konektörleri, kabloların 50 Ohm veya 75 Ohm'daki karakteristik impedanslarına uymak için tasarlanmıştırMonitörler, LAN, telekomünikasyon cihazları ve test ekipmanları gibi düşük mikrodalga frekanslı uygulamalarda iyi çalışırlar.BNC bağlantısı çiftleşme için bir süngü yapısı bağlantısı vardır ve MIL-C-39012/16-24l göre geliştirilmiştirAynı tip bağlantılarla değiştirilebilir, hızlı bir şekilde bağlanmayı ve ayırmayı sağlar.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~4GHz | |
| Adlık Voltaj | 500 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Temas direnci | Dış iletken | ≤2.0mOhm |
| Merkezi kondüktör | ≤0,5mOhm | |
| VSMR | ≤1.3 | |
Ürün ayrıntıları:
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.58N maksimum |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -45 ile +155Deg C |
| IP derecelendirme (birleştirilmiş) | IP67 |
Özellikleri:
Ucuz ve kaliteli.
DC'den 4GHz'e kadar düşük yansıma ile geniş bant performansı.
50 Ohm direnç.
Hızlı kurulum için hızlı ve kolay bir şekilde çakılır.
Minyatür RG esnek yarı sert koaksiyel kablolarla uyumludur.
BNC konektörleri düz, dik açı, duvar, 2 delikli panel, 4 delikli panel veya montajsız sürümlerde mevcuttur.
Endüstri standart kablolarına bağlanabilir ve basılı devre kartı cihazı olarak kullanılabilir.
Sürekli performans sağlar.
Uygulama:
* Bilgisayar/LAN
* Radyo/CCTV
* Geniş bant
* Araçlandırma
* Antenler
* Telekom
* Bilgisayarlar
* Yüksek hızlı kablo modemleri
* Yayın
* Video sistemleri
* Otomotiv
* Telekomünikasyon
* Kablosuz endüstriler
* Ölçüm ekipmanları
* Baza istasyonları
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
