| Ürün Adı: | BNC RF Konektörü | Kaplama: | Nikel kaplama |
|---|---|---|---|
| Dayanıklılık: | 500 Döngü | Temas Malzemesi: | Pirinç, BeCu |
| Malzeme: | Pirinç | Tasarım Standardı:: | IEC 60169-8 |
| Türü: | Sağ Açı | Cinsiyet: | erkek kadın |
| Vurgulamak: | BeCu Flange Mount RF Kablo Bağlayıcısı,BNC Kadın Flange Mount RF Bağlayıcısı,Yarım esnek kablo RF konektörü |
||

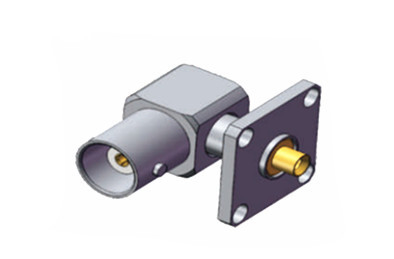

BNC Kadın Sağ Köşeli Flanş Montajı 2#Yarı Esnek/Yarı Sert Kablo için RF Bağlantısı
BNC konektörü, Bayonet Neill olarak da bilinir. BNC konektörü, Bayonet Neill-Concelman konektörü olarak da bilinir. Koaksiyel kablolar için kullanılan küçük ve hızlı bir RF konektördür.Kadın bağlayıcıda iki süngü ucu bulunur ve çiftleme fındığının sadece dörtte birini çevirerek eşleştirilebilir. BNC konektörleri, özellikle RG-58, 59, RG-179, RG-316 gibi minyatür-subminyatür koaksiyel kabloları sonlandırmak için uygundur.ve diğer radyo frekanslı elektronik ekipmanlar, test aletleri, video sinyalleri ve bir zamanlar 10BASE2 bilgisayar ağları için popüler bir seçimdi.BNC konektörleri, kabloların 50 veya 75 ohm'luk karakteristik impedanslarına uymak için tasarlanmıştır.Monitörler, LAN, telekomünikasyon cihazları ve test ekipmanları dahil olmak üzere düşük mikrodalga frekanslı uygulamalarda iyi çalışır.Mil-C-39012/16-24l'e göre geliştirilmiş ve bayonet yapısı çiftleştirme özelliklerine sahip olan, yurtdışındaki aynı tip bağlantılarla değiştirilebilir, hızlı bir şekilde bağlanabilir ve bağlanamazlar.Radyo ekipmanlarında ve aletlerinde koaksiyel kabloları bağlamak için kullanılır.
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50 Ohm | |
| Frekans aralığı | DC~4GHz | |
| Adlık Voltaj | 500 VRMS (En yüksek deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500 VRMS (En yüksek deniz seviyesi) | |
| İzolasyon Direnci | ≥5000 MOhm | |
| Temas direnci | Dış iletken | ≤2.0mOhm |
| Merkezi kondüktör | ≤0,5mOhm | |
| VSMR | ≤1.3 | |
Ürün ayrıntıları:
| Malzeme ve Mekanik Özellikler | |||
| Merkezi Şef | Erkek / fiş | Bakır | Altınla kaplanmış |
| Dişi/Soket | Sn-P bronz | Altınla kaplanmış | |
| Dayanıklılık Teması | Berilyum bronz | Nikel kaplama | |
| Kabuk / Ev | Bakır, paslanmaz çelik | Nikel kaplama | |
| İzolatörler | PTFE | ||
| Mühürleme yüzüğü | Silikon Kauçuk | ||
| Dayanıklılık | 500 adet. | ||
| RoHS Uyumlu | - Evet. |
| Çiftleşme Döngüleri | 500Dönem |
| İletişim Koruma | 10N min |
| Kablo Tutma | 100N min |
| Çiftleşme Gücü | 0.58N maksimum |
| Bağlantıyı çözme gücü | 0.6 N en fazla |
Çevre Özellikleri:
| Çalışma sıcaklığı | -45 ile +155Deg C |
| IP derecelendirme (birleştirilmiş) | IP67 |
Özellikleri:
Uygulama:
* Bilgisayar/LAN
* Radyo/CCTV
* Geniş bant
* Araçlandırma
* Antenler
* Telekom
* Bilgisayarlar
* Yüksek hızlı kablo modemleri
* Yayın
* Video sistemleri
* Otomotiv
* Telekomünikasyon
* Kablosuz endüstriler
* Ölçüm ekipmanları
* Baza istasyonları
Not:
10.000'den fazla bağlantı ürünümüz var (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP vb.), Eğer kullandığınız bağlantı bulunmuyorsa,Lütfen detaylarınızla bizimle iletişime geçin..
