UFB205A için TNC Erkek Sağ Köşeli RF Kablo Bağlantısı Eşsiz Bağlantıyı Açıklayın

TNC Male Right Angle RF Cable Connector For UFB205A Unleash Unmatched Connectivity

Büyük resim : UFB205A için TNC Erkek Sağ Köşeli RF Kablo Bağlantısı Eşsiz Bağlantıyı Açıklayın En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	ÇIN
Marka adı:	ELT (Elite)
Sertifika:	ROHS ISO-9001-2015
Model numarası:	TNC-JW205

Ödeme & teslimat koşulları:

Min sipariş miktarı:	100 PCS
Fiyat:	negotiable
Ambalaj bilgileri:	Standart İhracat Karton
Teslim süresi:	3 Hafta İçinde
Ödeme koşulları:	T/T, Western Union, L/C
Yetenek temini:	Ayda 100.000 adet

İletişim

Detaylı ürün tanımı

Ürün Adı:	TNC RF Konektörü	Kaplama:	Nikel kaplama
İmpedans:	50Ω	Tasarım Standardı:	IEC 60169-17
Temas Malzemesi:	Pirinç, BeCu	Dayanıklılık:	500 Döngü
Türü:	dümdüz	Vücut:	RA/Dik Açı
Cinsiyet:	Erkek
Vurgulamak:	Nikel kaplamalı TNC RF konektörü , TNC Erkek RF Kablo Bağlayıcısı , UFB205A RF Kablo Bağlayıcısı

UFB205A için TNC Erkek Sağ Köşeli RF Kablo Bağlayıcısı ile eşsiz bağlantıyı serbest bırakın

TNC serisi ürünü, BNC konektörünün iplikli bir versiyonu olarak tasarlanmıştır.Girintili su geçirmez birimlerin sabit 50 Ohm impedansı vardır ve DC-11GHz'den çalışır. İki tür TNC konektörü vardır: standart ve ters kutupsal. Bu düşük maliyetli konektörler genellikle dökme dökme ve kalıplı bileşenleri kullanır.Performansı endüstriyel veya yüksek kaliteli ürünlerle eşit olmayabilir., bu konektörler çeşitli ticari uygulamalarda kullanılmak için idealdir.ve genel endüstriyel piyasalarTers polarite ve 75 Ohm TNC'ler de mevcut.

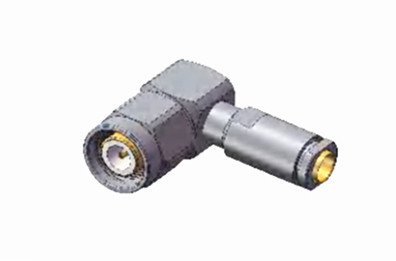

UFB205A için TNC Erkek Sağ Köşeli RF Kablo Bağlantısı Eşsiz Bağlantıyı Açıklayın 0

Spesifikasyon

Elektriksel Özellikler
İmpedans	50Ω
Frekans aralığı	DC~4GHz
Adlık Voltaj	2500VRMS (En yüksek deniz seviyesi)
Dielektrikler Voltaj direnci	750VRMS (En yüksek deniz seviyesi)
İzolasyon Direnci	≥2000MΩ
Temas direnci	Dış iletken	≤6mΩ
	Merkezi kondüktör	≤1,5mΩ
VSMR	≤1.3

Mekanik Özellikleri

Tasarım standardı	IEC 60169-17
RoHS Uyumlu	- Evet.
Merkezi İletişim Sonlandırma	Kırk
Dış İletişim Bitişimi	Kırk
Çiftleşme Döngüleri	500Dönem
İletişim Koruma	10N min
Kablo Tutma	100N min
Çiftleşme Gücü	13.6N en fazla
Bağlantıyı çözme gücü	13.6N en fazla

Uygulama:

* Hücresel cep telefonları

* Araçlandırma

* Ana İstasyon

* Ağ

* Radar

* Telekomünikasyon

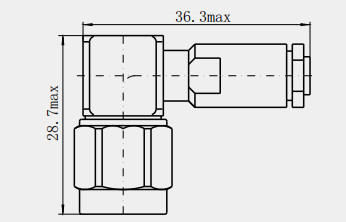

Ayrıntılı çizimUFB205A için TNC Erkek Sağ Köşeli RF Kablo Bağlayıcısı ile eşsiz bağlantıyı serbest bırakın:

Birim: ((mm)

UFB205A için TNC Erkek Sağ Köşeli RF Kablo Bağlantısı Eşsiz Bağlantıyı Açıklayın 1

Özellikleri:

Filmeli bağlantı: Bu tasarım titreşim ve darbeye daha iyi direnç sağlar, güvenli ve güvenilir çiftleşme bağlantıları sağlar.
50 Ohm impedans: Tüm DC-11GHz frekans aralığında mükemmel performans gösterir.
Frekans aralığı: Optimal çalışma frekans aralığı 0-11GHz'dir ve BNC konektörüne kıyasla daha geniş uygulama olanakları sağlar (4GHz'ye kadar frekanslar için uygundur).Mikrodalga frekans bandında, TNC konektörü BNC konektörünü bile geçiyor.
İki tür TNC konektörü mevcuttur: standart ve ters kutupluk.
Anten bağlantıları için yaygın olarak kullanılan TNC konektörleri, aviyonik, savunma, iletişim ve genel endüstriyel pazarlarda çok sayıda uygulamaya sahiptir.Ayrıca RG 174 gibi çeşitli RF kablo türleriyle uyumludurlar., RG 188, RG 316, vb.
