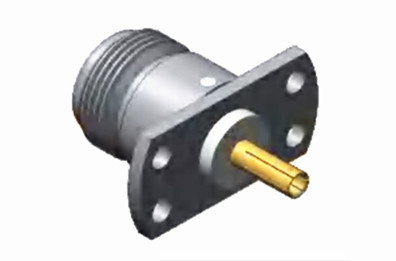

Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün Adı: | N Tipi RF Koaksiyel Konnektör | Kaplama: | Altın/Nikel kaplama |
|---|---|---|---|
| İmpedans: | 50Ω | Frekans aralığı: | DC~11GHz |
| Model: | N-KFD19 | Cinsiyet: | Dişi |
| Vurgulamak: | Nikel kaplamalı RF Koaksiyel Bağlantısı,Kadın Flanş PCB Montaj RF Bağlantısı,N Tipi PCB Montaj RF Bağlantısı |
||
N-Tip Bağlantıları, iyi titreşim karşıtı yeteneğe ve elektrik özelliklerine sahip ve tipik bir frekans aralığı 11 GHz'e kadar olan ipli eşekseli bağlayıcılardır.Frekans aralığımız 18 GHz'e kadar ulaşabilir.Çeşitli RF kablo türleri için uygundurlar ve genellikle havacılık, havacılık, radar, mikrodalga, dijital iletişim, test ve ölçüm aletleri vb.Farklı müşteri gereksinimlerini karşılamak için çeşitli N tipi konektörler ve adaptörler için özelleştirme sunuyoruz.İhtiyaçlarınıza uygun bir çözüm sağlayabiliriz..
Spesifikasyon
| Elektriksel Özellikler | ||
| İmpedans | 50Ω | |
| Frekans aralığı | DC ~ 11GHz ((Max.18GHz) | |
| Adlık Voltaj | 1000VRMS* ((Max.Deniz seviyesi) | |
| Dielektrikler Voltaj direnci | 1500VRMS* ((Max.Deniz Dolu) | |
| İzolasyon Direnci | ≥5000MΩ | |
| Merkezi Direniş | Dış iletken | ≤0,5mΩ |
| Merkezi kondüktör | ≤1,5mΩ | |
| VSWR | ≤1.3 | |
| Malzeme ve Mekanik Özellikler | ||
| Merkezi Şef | Erkek | Bakır, Altın kaplama |
| Dişi | Fosforlu Bronz, Altın kaplama | |
| Dayanıklı İletişim | Fosfor Bronz | Nikel kaplamalı pasifleştirilmiş |
| Kabuk / Ev | Bakır Paslanmaz çelik | Altın kaplama Pasifleşme |
| Kablo Klemesi | Bakır | Nikel kaplama |
| Paket | Silikon Kauçuk | |
| İzolatör | PTFE | |
| Dayanıklılık | 500 döngü | |

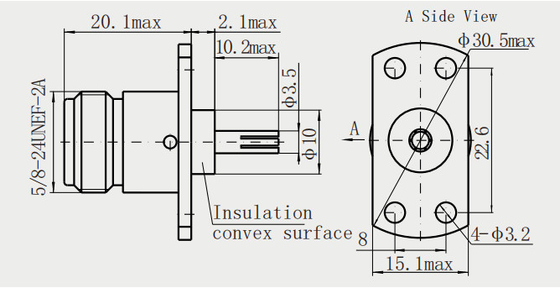

Detaylı çizim
Uygulamalar:
Havacılık ve Havacılık: N tipi bağlantılar genellikle uçak iletişim, navigasyon ve gözetleme sistemleri gibi aviyonik sistemlerde kullanılır.
Radar Sistemleri: Bu konektörler, RF sinyallerini iletmek ve almak için güvenilir ve yüksek performanslı bağlantılar sağlamak için radar sistemlerinde kullanılır.
Mikrodalga ve Kablosuz İletişim: Mikrodalga sistemlerinde, örneğin uydu iletişiminde, hücresel baz istasyonlarında ve kablosuz ağ ekipmanlarında N tipi konektörler kullanılır.
Test ve Ölçüm Araçları: Bu konektörler, doğru ve istikrarlı sinyal iletimini sağlamak için test ekipmanlarında, osiloskoplarda, spektrum analizörlerinde ve diğer ölçüm araçlarında kullanılır.
Tıbbi Cihazlar: N tipi konektörler, RF kablolarının bağlantısını kolaylaştırmak için MRI makineleri ve X-ışını cihazları gibi tıbbi görüntüleme ekipmanlarında kullanılır.
Tüketici Elektronikleri: Bu konektörler, RF kabloları ve antenleri bağlamak için televizyonlar, radyolar ve ses sistemleri de dahil olmak üzere çeşitli tüketici elektronik cihazlarında bulunabilir.
Ürün Kataloğu:
| RF Adaptörü |
| RF kabloları |
| SMA/SSMA RF Bağlantısı |
| J30J Serisi Bağlantısı |
| Mikrodalga döner eklemler |
| Koaksiyel Adaptöre Dalga Rehberi |
| MCX/MMCX RF Bağlantısı |
| SMP/SSMP RF Bağlantısı |
| Cam-metal hermetik mühürler |
| TNC RF Bağlantısı |
| N Tipi RF Bağlantısı |
| Millimeter Dalga Bağlantıları (2.4mm, 2.92mm) |
* Standart ihracat kartonu
* Müşterilerin gereksinimlerine göre
Not:
10.000'den fazla türümüz var.N Tipi BağlantıEğer kullandığınız konektör bulunmuyorsa, lütfen detaylarınızla bizimle iletişime geçin- Evet..
