Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün: | Milimetre Dalga Bağlayıcı | Cinsiyet: | Dişi |
|---|---|---|---|
| Malzeme: | Pirinç | Anahtar kelimeler: | 2,4 mm MMW Konnektörler |
| Kaplama: | Altın kaplama | Uygulama: | RF |
| Bağlantı tipi: | 2 Delikli Flanş Panel Konnektörü | ||
| Vurgulamak: | Yüksek frekanslı RF MMW Koaksiyel Bağlantısı,2.4mm Kadın Flange Panel Bağlantısı |
||

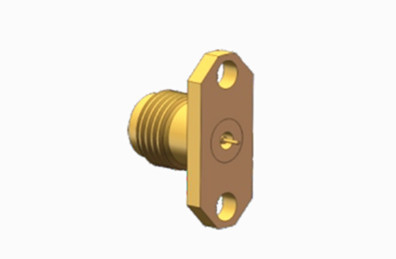

2.4mm Kadın Bakır Altın Kaplama Flanş RF MMW Koaksiyel Bağlantı
2.4mm ürün yelpazesi, 50 GHz'e kadar frekanslarda çalışan yüksek performanslı milimetre dalga (MMW) konektörlerini içerir.Bu konektörler kompakt boyut gibi özelliklere sahiptir.Yüksek frekanslı mikrodalga ölçümlerinde ve milimetre dalga uygulamalarında yaygın olarak kullanılırlar.
50 Ohm hassasiyetli koaksiyel 2.4mm konektörler evrensel RF ve mikrodalga uygulamaları için tasarlanmıştır.Hücresel ve uydu iletişimleri dahil, bu konektörler doğru ekipman ve kablo arayüzünü sağlar. Güçlü paslanmaz çelikten yapılmış bu konektörler, tekrarlanan kullanıma dayanacak şekilde inşa edilmiştir.Bir hava dielektrik ile tasarlanmıştır ve merkezi iletken için düşük kayıplı bir plastik destek içerir, performanslarını ve uzun ömürlerini artırıyor.

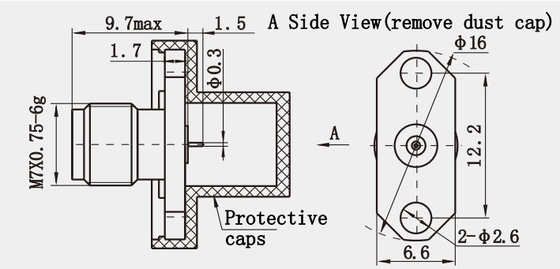

Spesifikasyon(mm):
Not:Modelin özel verileri ürün özellik sayfasındaki verilere dayanmaktadır.
| İmpedans | 50 Ω |
| Frekans aralığı | DC - 40GHz |
| Rating Voltajı | 150 VRMS (Max. Deniz Dolu) |
| Dielektrik Dayanıklı Voltaj | 500 VRMS (Max. Deniz Dolu) |
|
Voltaj sabit dalga oranı |
≤ 1.3 |
| Temas direnci | Merkezi iletken ≤ 4,0 mΩ |
| Dış iletken ≤ 2,5 mΩ | |
| İzolasyon Direnci | ≥ 5000 MΩ |
| İç iletken | Erkek fiş: Bakır, Altın kaplama |
| Kadın Jack: BeCu, Altın Kaplama | |
| Dayanıklı İletişim | BeCu, Nikel kaplama |
| Vücut / Kabuk / Ev |
Altınla kaplanmış tunç |
| İzolatör | PEI |
| Paket | Silikon Kauçuk |
| Sıcaklık | -55°C ~ +125°C |
| Dayanıklılık | 500 döngü |
| Döner | 0.79 ~ 1.13 N.m. |
| Ekleme kaybı | < 0,04 sqrt ((f (((GHz)) dB |
| Sıcaklık aralığı | -65 °C~+165 °C |
| Bağlantı iğnesi | Altın kaplama |
Özellikleri:
Bu konektör, 50Ω'luk karakteristik bir impedansla, 50GHz'ye kadar frekans aralıklarını işlemek için tasarlanmıştır.Mevcut SMA ile boyut olarak uyumludur., 3.5mm ve 2.92mm konektörleri, hassas bir şekilde yerleştirilmesini ve bağlantı arayüzünde bu önceki tasarımların üstün özelliklerini dahil etmesini sağlar.Bu bağlantının soketi dört yuva ile tasarlanmıştır, bu da esnekliği arttırır ve iç iletken üzerinde aşınmayı azaltır, böylece çalışma güvenilirliğini artırır.
Uygulama:
1İletişim ekipmanları: Bu bağlantı, mükemmel yüksek frekanslı performansından dolayı, antenleri ve iletişim cihazlarını bağlamak için yaygın olarak kullanılır.Sinyal iletiminde istikrar ve verimlilik sağlamak.
2Enstrümantasyon: Test ve ölçüm ekipmanlarında, 2.4 mm dalga konektörü yaygın olarak ağ analizatörlerinde, spektrum analizatörlerinde,ve ölçümlerin doğruluğunu sağlamak için diğer yüksek hassasiyetli cihazlar.
3RFID ve SDR Sistemleri: Radyo Frekansı Kimliği (RFID) ve Yazılım Tanımlı Radyo (SDR) sistemleri, 2.4mm dalga konektörü de mükemmel performans gösterir.
