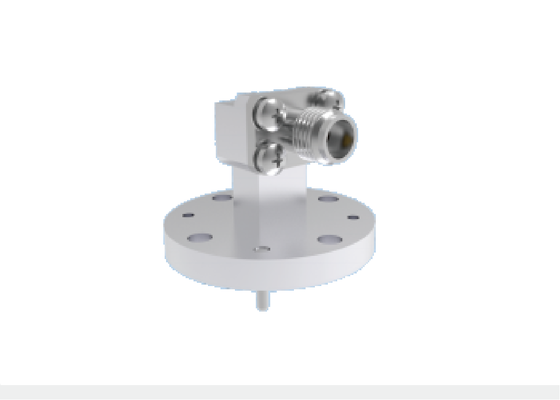

WR22 BJ400 Düz açılı dalga kılavuzu 2.4 mm Koaksiyel Adaptör 4 Delik Yuvarlak Flens Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri

Büyük resim : WR22 BJ400 Düz açılı dalga kılavuzu 2.4 mm Koaksiyel Adaptör 4 Delik Yuvarlak Flens Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	ISO 9001, ISO14001
Model numarası:	BTZH-P2K-1

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Adedi 10 adet
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 100 adet/karton
Teslim süresi:	Ödeme alındıktan sonra 8-12 hafta
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün Adı:	WR22 - Koaksiyel 2,4 mm Adaptör	Modeli:	BTZH-P2K-1
Frekans Aralığı:	23,9 GHz-50,1 GHz	Merkez Şefi:	Bakır alaşımı, altın kaplama
Dış İletken:	Alüminyum alaşımı, doğa rengi iletken oksidasyon	Yapı:	Dik Açı
Koaksiyel Bağlantı Noktası:	2,4 mm	Dalga Kılavuzu Bağlantı Noktası:	BJ400 / WR22
Montaj Yöntemi:	4 Delikli Yuvarlak Flanş Montajı	VSWR:	≤1,25
Ekleme Kaybı:	≤0.25dB	Ağırlık:	≤16g
Vurgulamak:	WR22 dalga kılavuzu 2.4mm koaksiyel adaptöre , Ka band havacılık dalga yolu bileşeni. , 2.92mm RF konektörü

Ürün Tanımı:

2.4 mm dalga adaptörüne dalga kılavuzu

Elite Electronics, iki temel yapıda sağlanan yüksek performanslı havacılık sınıfı dalga kılavuzundan koaksiyel adaptörler üretir: son başlatma ve dik açılı yapılandırmalar.Geniş bir frekans aralığını kapsayan 5.3 GHz'den 145 GHz'e kadar, dikdörtgen dalga kılavuzu seçeneklerimiz standart BJ / WR özelliklerini kapsar: BJ70 ((WR137), BJ84 ((WR112), BJ100 ((WR90), BJ120 ((WR75), BJ140 ((WR62), BJ180 ((WR51), BJ220 ((WR42), BJ260 ((WR34),BJ320 ((WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Erişilebilir koaksiyel arayüzler arasında SMA, 2.92 mm, 2.4 mm, 1.85 mm, 1.0 mm ve 0.8 mm serileri bulunur ve her dalga kılavuzu portu, belirlenen frekans bandında tam bant genişliği işleyişi için ayarlanmıştır.

Güçlü mekanik yapısı, kompakt ayak izi, üst düzey tutarlı RF performansı ve 20 gramın altındaki hafif ağırlığı,Bizim havacılık dalga kılavuzu-koaksi geçiş adaptörleri geniş çapta uydu ve uzay aracının havacılık uygulamalarında kullanılıyor.

Çizelge Boyutudalga kılavuzu WR22 ile 2,4 mm bağlantıları:

Model numarası:BTZH-P2K-1

WR22 BJ400 Düz açılı dalga kılavuzu 2.4 mm Koaksiyel Adaptör 4 Delik Yuvarlak Flens Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri 0

Daha fazla dalga yönü bağlantısı,Lütfen ürün kataloğu için bizimle iletişime geçmekten çekinmeyin.. |Özel Çözümler Mümkün

Uygulamalar:

Xi'an Elite Electronics bir Sistematik Bağlantı Çözümü'nün önde gelen üreticisiTemel olarak havacılık, havacılık, navigasyon, radar, iletişim, ölçüm alanlarında hizmet vermektedir.ElektronikTarlalar. Yüksek kaliteli ürünlerimiz sert ortamlarda dayanıklılık ve güvenilirlik sağlamak için en iyi malzemeleri ve sıkı süreçleri kullanır.

WR22 BJ400 Düz açılı dalga kılavuzu 2.4 mm Koaksiyel Adaptör 4 Delik Yuvarlak Flens Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri 1

Ambalaj ve Nakliye

Paketleme:

Budalga kılavuzu WR 22 ile koaksiyel 2,4 mm arasındaBağlantılartransit sırasında korunmasını sağlamak için kartona dikkatlice paketlenmiştir.

WR22 BJ400 Düz açılı dalga kılavuzu 2.4 mm Koaksiyel Adaptör 4 Delik Yuvarlak Flens Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri 2

Nakliye:

Gemiyi gönderiyoruz.dalga kılavuzu WR22 koaksiyel 2.4mmBağlantılarMüşterilerimize güvenli ve hızlı teslimatı sağlamak için güvenilir bir kurye hizmeti kullanıyoruz.

Dalga rehberi liman karşılaştırması

BJ. (Çin Standart)	WR	Frekans (GHz)	İç genişliği	İç yükseklik	Ortak Frekans Çubuğu
BJ70	WR137	5.388.17	34.85	15.8	C/X bantı
BJ84	WR112	6.57'9.99	28.5	12.62	X bantı
BJ100	WR90	8.20 ¢12.50	22.86	10.16	X bantı
BJ120	WR75	9.84 ¢ 15.00	19.05	9.525	Ku düşük frekanslı.
BJ140	WR62	11.90 ¢ 18.00	15.8	7.9	Ku grubu
BJ180	WR51	15.80 ¢ 24.00	12.95	6.48	Ku yüksek/K düşük frekanslı.
BJ220	WR42	18.00 ¢ 26.50	10.67	5.33	K bandı
BJ260	WR34	21.70 ¢ 33.00	8.636	4.318	Düşük frekanslı.
BJ320	WR28	26.50 ¢ 40.00	7.112	3.556	Ka
BJ400	WR22	33.00 ¢ 50.00	5.69	2.845	Ka Yüksek frekans. / U
BJ500	WR19	39.20 ¢ 59.60	4.775	2.388	U/V bantı
BJ620	WR15	50.00 ¢75.00	3.759	1.88	V grubu
BJ740	WR12	60.50 ¢ 91.90	3.099	1.549	E grubu
BJ900	WR10	75.00 ¢ 110.0	2.54	1.27	W bandı
BJ1200	WR08	92.20 ¢ 140.0	2.032	1.016	F bandı
