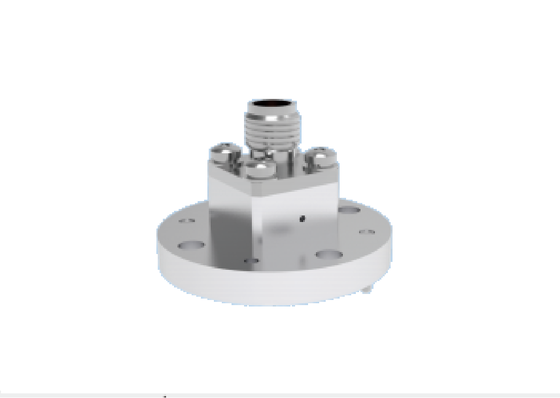

WR22 BJ400 2.4mm Koaksiyel Adaptör'e Son Başlatma Dalga Kılavuzu 4 Delik Yuvarlak Flange Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri

Büyük resim : WR22 BJ400 2.4mm Koaksiyel Adaptör'e Son Başlatma Dalga Kılavuzu 4 Delik Yuvarlak Flange Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri En iyi fiyat

Ürün ayrıntıları:

Menşe yeri:	Xi'an, Çin
Marka adı:	ELT
Sertifika:	ISO 9001, ISO14001
Model numarası:	BTZH-H2K-1

Ödeme & teslimat koşulları:

Min sipariş miktarı:	Adedi 10 adet
Fiyat:	Depending on the quantity
Ambalaj bilgileri:	1pcs/plastik torba; 100 adet/karton
Teslim süresi:	Ödeme alındıktan sonra 8-12 hafta
Ödeme koşulları:	T/T veya LC
Yetenek temini:	Gereksinimler olarak

İletişim

Detaylı ürün tanımı

Ürün Adı:	WR22 - Koaksiyel 2,4 mm Adaptör	Modeli:	BTZH-H2K-1
Frekans Aralığı:	23,9 GHz-50,1 GHz	Merkez Şefi:	Bakır alaşımı, altın kaplama
Dış İletken:	Alüminyum alaşımı, doğa rengi iletken oksidasyon	Koaksiyel Bağlantı Noktası:	2,4 mm
Yapı:	Lansmanı Sonlandır	Montaj Yöntemi:	4 Delikli Yuvarlak Flanş Montajı
Dalga Kılavuzu Bağlantı Noktası:	BJ400 / WR22	VSWR:	≤1,25
Ekleme Kaybı:	≤0.25dB	Ağırlık:	≤16g
Vurgulamak:	WR22 dalga kılavuzundan 2 , 4 mm koaksiyel adaptöre , Ka bant havacılık dalga kılavuzu bileşenleri

Ürün Açıklaması:

Waveguide'dan 2,4 mm mmWave Adaptörüne, Uçtan Başlatma

Elite Electronics, iki temel yapıda sağlanan yüksek performanslı havacılık sınıfı dalga kılavuzundan koaksiyel adaptörler üretmektedir: uçtan fırlatma ve dik açılı konfigürasyonlar. 5,3 GHz ile 145 GHz arasında geniş bir frekans aralığını kapsayan dikdörtgen dalga kılavuzu seçeneklerimiz standart BJ / WR spesifikasyonlarını kapsar: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

Mevcut koaksiyel arayüzler arasında SMA, 2,92 mm, 2,4 mm, 1,85 mm, 1,0 mm ve 0,8 mm serileri bulunur ve her dalga kılavuzu bağlantı noktası, belirlenen frekans bandında tam bant genişliği çalışması için derecelendirilmiştir.

Sağlam mekanik yapıya, kompakt ayak izine, üstün tutarlı RF performansına ve 20 gramın altındaki düşük ağırlığa sahip olan havacılık dalga kılavuzu-koaksiyel geçiş adaptörlerimiz, uydu ve uzay aracı havacılık uygulamalarında yaygın olarak kullanılmaktadır.

Anahat Boyutudalga kılavuzu WR22'den 2,4 mm'ye kadar konnektörler, lansmanı sonlandır:

Model Numarası:BTZH-H2K-1

WR22 BJ400 2.4mm Koaksiyel Adaptör'e Son Başlatma Dalga Kılavuzu 4 Delik Yuvarlak Flange Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri 0

Koaksiyel konektörlere daha fazla dalga kılavuzu,lütfen ürün kataloğu için bizimle iletişime geçmekten çekinmeyin. |Özel Çözümler Mevcuttur

Uygulamalar:

Xi'an Elite Electronics bir Sistematik Arabağlantı Çözümünün lider üreticisiesas olarak havacılık, havacılık, navigasyon, radar, iletişim, ölçüm sektörlerine hizmet veren,elektronik ve diğeralanlar. Yüksek kaliteli ürünlerimiz, zorlu ortamlarda dayanıklılık ve güvenilirliği sağlamak için en iyi malzemeleri ve sıkı süreçleri kullanır.

WR22 BJ400 2.4mm Koaksiyel Adaptör'e Son Başlatma Dalga Kılavuzu 4 Delik Yuvarlak Flange Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri 1

Paketleme ve Nakliye

Ambalajlama:

dalga kılavuzu WR 22'den koaksiyel 2,4 mm'yekonektörler lansmanı sonlandırTaşıma sırasında korunmasını sağlamak için kartonda dikkatlice paketlenir.

WR22 BJ400 2.4mm Koaksiyel Adaptör'e Son Başlatma Dalga Kılavuzu 4 Delik Yuvarlak Flange Montajı 23.9GHz-50.1GHz Ka Band Havacılık Uzay Dalga Kılavuzu Bileşenleri 2

Nakliye:

Son lansmanı gönderiyoruzdalga kılavuzu WR22'den koaksiyel 2,4 mm'yekonnektörlerMüşterilerimize güvenli ve hızlı teslimat sağlamak için güvenilir bir kurye hizmeti kullanmak. Müşteriler bir takip NO alacaktır. Sevkiyattan sonra.

Dalga Kılavuzu Bağlantı Noktası Karşılaştırması

BJ (Çin Standardı)	WR	Frekans (GHz)	İç Genişlik	İç Yükseklik	Ortak Frekans Bant
BJ70	WR137	5.38~8.17	34.85	15.8	C/X Bandı
BJ84	WR112	6.57~9.99	28.5	12.62	X Bandı
BJ100	WR90	8.20~12.50	22.86	10.16	X Bandı
BJ120	WR75	9.84~15.00	19.05	9.525	Ku düşük frekans.
BJ140	WR62	11.90~18.00	15.8	7.9	Ku Bandı
BJ180	WR51	15.80~24.00	12.95	6.48	Ku yüksek/K düşük frekans.
BJ220	WR42	18.00~26.50	10.67	5.33	K Bandı
BJ260	WR34	21.70~33.00	8.636	4.318	Ka düşük frekans.
BJ320	WR28	26.50~40.00	7.112	3.556	ka
BJ400	WR22	33.00~50.00	5.69	2.845	Ka Yüksek frekans. / U
BJ500	WR19	39.20~59.60	4.775	2.388	U/V Bandı
BJ620	WR15	50.00~75.00	3.759	1.88	V Bandı
BJ740	WR12	60.50~91.90	3.099	1.549	E Bandı
BJ900	WR10	75.00~110.0	2.54	1.27	W Bandı
BJ1200	WR08	92.20~140.0	2.032	1.016	F Bandı
