N İzolasyon Konvekse Yüzeyli Erkek 4 delikli Flange RF Koaksiyel Bağlantısı

Ben sohbet şimdi
Sertifika
Çin Xi'an Elite Electronics Co., Ltd. Sertifikalar
Çin Xi'an Elite Electronics Co., Ltd. Sertifikalar
Ürün tam olarak beklendiği gibi ve kaliteli idi. Servis mükemmeldi. Kesinlikle tekrar sipariş edecek.

—— Gregory, ABD

Gereksinimlerimi anladım ve doğru parçaları aradım.

—— Ian, Yeni Zelanda

Sizinle çalışmak büyük bir zevkti ve yardımınız ve öneriniz için teşekkür ederim. Yakın bir gelecekte daha fazla copperation olacağını umuyoruz.

—— Terence, Singapur

SMP konektörleri yüksek kalitededir, sızıntı oranı 1 * 10 ^ -9 mbar * l / s değerine ulaşabilir. Böyle bir ekonomik fiyat ile büyük bir anlaşma.

—— Jonh, Birleşik Devletler

Profesyonel Satıcı

—— Abdu, Suudi Arabistan

Yüksek frekanslı bağlantılarınızı aldım ve gerçekten iyi!

—— Jacky, Kore

Kabloları test ettik ve hepsi beklendiği gibi çalışıyor.

—— Josh, İngiltere

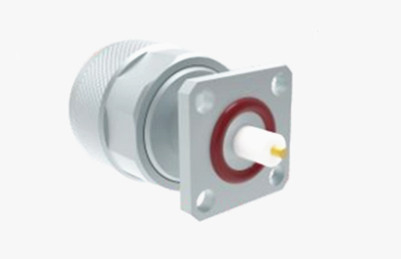

N İzolasyon Konvekse Yüzeyli Erkek 4 delikli Flange RF Koaksiyel Bağlantısı

N Male 4-hole Flange RF Coaxial Connector with Insulation Convex Surface
N Male 4-hole Flange RF Coaxial Connector with Insulation Convex Surface N Male 4-hole Flange RF Coaxial Connector with Insulation Convex Surface

Büyük resim :  N İzolasyon Konvekse Yüzeyli Erkek 4 delikli Flange RF Koaksiyel Bağlantısı En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: ELT (Elite)
Sertifika: ISO-9001-2015
Model numarası: N-JFD94
Ödeme & teslimat koşulları:
Min sipariş miktarı: 100 adet.
Fiyat: Pazarlık edilebilir
Ambalaj bilgileri: Standart ihracat kartonu
Teslim süresi: 5-7 iş günü içinde (stoklar için)
Ödeme koşulları: T/T, L/C, Western Union
Yetenek temini: Ayda 1.000.000 Adet
Detaylı ürün tanımı
Ürün Adı: N Tipi RF Koaksiyel Konnektör Kaplama: Altın Kaplama/ Nikel Kaplama
İmpedans: 50Ω Cinsiyet: Erkek
Model: N-JFD94 Frekans aralığı: DC~11GHz
Ürün adı: N Tipi RF Koaksiyel Konnektör
Vurgulamak:

N Erkek 4 delikli Flanş Konnektör

,

RF Koaksiyel Konnektör Yalıtımı Dışbükey

,

N Erkek Flanş RF Adaptör Konnektör

Yalıtım Dışbükey Yüzeyli N Erkek 4 Delikli Flanş RF Koaksiyel Konnektör

N serisi konnektör, 39012 serisi arayüz standardına uygundur, dişli bağlantı tasarımına sahiptir ve ortam olarak havayı kullanır. Bu konnektör, 11 GHz'e kadar frekansları destekleyen olağanüstü elektriksel performans sunar. Elite Electronic'in hassas N tipi konnektörleri bu aralığı 18 GHz'e kadar genişletir ve çeşitli RF kablo türleriyle uyumludur. Mükemmel sismik dirençleri, yüksek güvenilirlikleri ve geniş frekans bant genişlikleri sayesinde bu konnektörler havacılık, uzay, radar sistemleri, mikrodalga iletişimi, dijital telekomünikasyon, mikrodalga ölçümleri ve daha fazlası gibi sektörlerde yaygın olarak kullanılmaktadır. Ek olarak, N serisi konnektör, ölçüm cihazlarında yaygın olarak benimsenen bir test arayüzü olarak hizmet vermektedir.



N İzolasyon Konvekse Yüzeyli Erkek 4 delikli Flange RF Koaksiyel Bağlantısı



Şartname

Elektriksel Özellikler
Empedans 50Ω
Frekans Aralığı DC~11GHz(Maks.18GHz)
Anma Gerilimi 1000VRMS*(Maks.Deniz Seviyesi)
Dielektrik Gerilim Dayanımı 1500VRMS*(Maks.Deniz Seviyesi)
İzolasyon Direnci ≥5000MΩ
Merkez Direnci Dış iletken ≤0.5mΩ
Merkez iletken ≤2.5mΩ
VSWR ≤1.3
Malzeme ve Mekanik Özellikler
Merkez İletken Erkek Pirinç,

Nikel Kaplama

Dişi Fosfor Bronz,

Nikel Kaplama

Esnek Kontak Fosfor Bronz Nikel Kaplama
Gövde / Muhafaza Pirinç Paslanmaz çelik

Nikel Kaplama

Kablo Kelepçesi Pirinç Nikel Kaplama
İzolatör PTFE
Conta Silikon Kauçuk
Dayanıklılık 500 Döngü

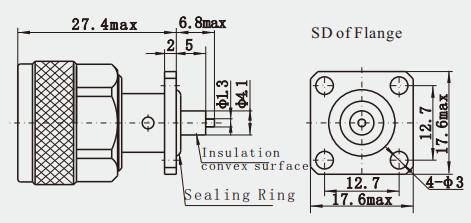

Detaylı Çizim

N İzolasyon Konvekse Yüzeyli Erkek 4 delikli Flange RF Koaksiyel Bağlantısı

Özellikler:



1. Yapısal Tasarım: N tipi konnektör, hızlı ve güvenilir bir bağlantı için dönen ve kilitlenen dişli bir bağlantı kullanır. Bu tasarım, konnektörün titreşim veya şok ortamlarında bile kararlı bir bağlantı sürdürmesini sağlar. Yapı genellikle erkek veya dişi olarak ayrılır ve stil standart polarite veya ters polariteye sahiptir.

2. Frekans Aralığı: N konnektörleri, 0 ila 11 GHz arasında geniş bir sinyal frekans aralığını destekler ve geliştirilmiş tipler 18 GHz'e kadar kapsayabilir, bu da onu çeşitli RF uygulamalarının ihtiyaçlarını karşılayabilir hale getirir.

3. ELEKTRİKSEL PERFORMANS: N tipi konnektör, düşük kayıp ve yüksek koruma dahil olmak üzere iyi bir elektriksel performansa sahiptir. Yüksek kaliteli malzemelerden ve hassas üretim sürecinden yapılmıştır, bu da sinyal iletimi sırasında çok düşük kayıplar üretir, sinyal iletiminin verimliliğini ve kalitesini artırmaya yardımcı olur. Bu arada, kabuğu genellikle iyi elektromanyetik koruma performansına sahip metal malzemeden yapılmıştır, bu da harici elektromanyetik girişimin sinyal iletimi üzerindeki etkisini etkili bir şekilde önleyebilir.

DeepL.com (ücretsiz sürüm) ile Çevrildi



Ürün Kataloğu:

RF Adaptörü
RF Kablo Grupları
Cam-Metal Hermetik Contalar
J30J Serisi Konnektör
Mikrodalga Döner Eklemler
Dalga Kılavuzu - Koaksiyel Adaptör
SMA/SSMA RF Konnektör
SMP/SSMP RF Konnektör
MCX/MMCX RF Konnektör
TNC RF Konnektör
N Tipi RF Konnektör
BNC RF KonnektörMilimetre Dalga Konnektörleri(2.4mm, 2.92mm)



Uygulamalar:

1. Kablosuz iletişim ekipmanları: N konnektörleri, kablosuz iletişim alanında önemli bir rol oynar, kararlı ve verimli sinyal iletimi sağlayabilir, geniş bir frekans aralığını destekleyerek mobil iletişim baz istasyonlarının ve kablosuz ağların ihtiyaçlarını karşılayabilir.
2. Otomotiv elektroniği: Otomotiv endüstrisinde, N tipi konnektörler, veri iletiminin güvenilirliğini ve kararlılığını sağlamak için çeşitli sensörleri, kontrol sistemlerini ve bilgi-eğlence sistemlerini bağlamak için kullanılır.
3. Tıbbi Cihazlar: Tıbbi cihaz alanı konnektörler için son derece yüksek gereksinimlere sahiptir. N tipi konnektörler, iyi elektriksel performansları ve mekanik dayanımları nedeniyle tıbbi görüntüleme ekipmanlarında ve diğer kritik tıbbi ekipmanlarda kullanılır.

DeepL.com (ücretsiz sürüm) ile Çevrildi



Paketleme ve Teslimat:

* Standart İhracat Kartonu
* Müşterilerin gereksinimlerine göre



NOT:
10.000'den fazla türde N Tipi Konnektörümüzvar, kullanmakta olduğunuz konnektör bulunamazsa, lütfen ayrıntılarla bizimle iletişime geçin
.
